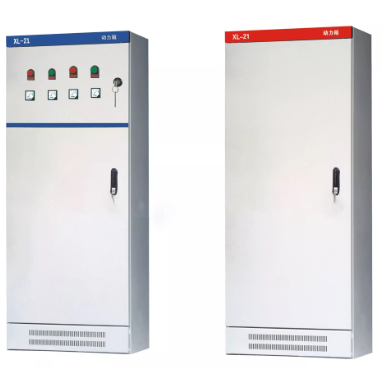

XL-21动力柜

XL系列低压动力配电箱用于交流50HZ,额定电压660V以下，1000KVA变压器以下的三相四线电力系统中作为宾馆、医院、港口、及厂矿企业配电，动力照明之用，电压380V,容量为0.52-75kW电机的电控装置及照明之用。对于其他符号本动力配电箱的场合也可以使用。产品具有线路方案灵活、组合方便、应用性强、结构新颖等特点，外壳防护等级可达IP30。
　　产品符合IEC60439.1-1999《低压成套开关设备和控制设备》GB7251.1-2005 《低压成套开关没备和控制设备》等标注要求。
　使用环境条件
　　1、海拔高度不超过2000米。
　　2、环境温度、周园空气温度不高于+40℃，周围空气温度不低于-10℃，在24小时周期内平均温度不高于+35℃。
　　3、空气中不得有过量的尘埃、酸、盐、腐蚀性及爆炸性气体。
　　4、相对温度在最高温度为+40℃时不超过50%，在最低温度允许有较高的相对温度，如+20℃以下时为90%，应考虑到由于温度变化而可能偶然产生一般凝露。
　　5、用户有特殊要求时可与制造厂协商解决。

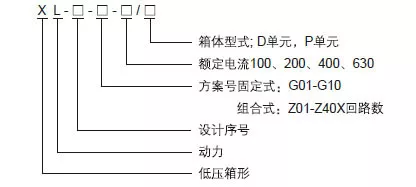

　型号及含义

　结构特点
　　1、XL-21动力柜采用C型材或8MF型材组装而成，具有结构紧凑，检修方便，线路方案可以灵活组合等特点。框架及专用配套零件由本公司生产配套供货，以保证柜体的精度和质量。柜体零部件按模块原理设计,通用化系数高，可以实行预生产,缩短制造周期，提高工作效率。
　　2、柜门与构架采用可卸活动铰链相连，安装、折卸方便。
　　3、安装电器元件的仪表门其接地采用多股软铜线与框架相连。柜内的安装件与柜架用滚花垫圈连接，整柜构成完整的接地保护系统。
　　4、辅助电路具有就地、远方、自动控制和就地、远方控制切换的功能，接触器可采用直流保持。
　　5、受电主开关具有瞬间脱扣和热磁脱扣保护可选，为与下一级主开关配合，取消瞬间保护避免了越级跳闸，具有自投、手动操作和自动切换功能，供用户选用。
　　6、电动机控制电路具有短路瞬时、过载、欠压释放及断相保护。
　　7、采用无声运行交流接触器，并具有节能功能。
　　8、馈电电路主开关具有瞬间脱扣和热磁脱扣保护，当用户要求，可加装漏电保护。
　　9、照明电路主开关具有瞬时、过载和漏电保护。
　　10、受电电路装有电流表、电压表。

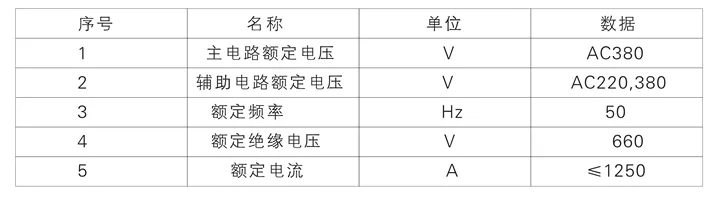

　　五、技术参数

　　六、安装与使用
　　1、动力配电箱检查合格后方可装箱运输。当产品送抵目的地后，首先检查箱是否完整。若动力配电箱不是立即安装使将产品存放在干燥清洁之处。
　　2、动力配电箱可按安装图进行安装，基础槽钢及螺钉由用户自备，如系电缆出线，则用户埋好基础槽及底脚螺栓外电缆沟。
　　3、动力配电箱经安装或检修后，在投入运行前必须进行一系列项目的检查和试验。
　　(1)检查内部电器设备和线路是否符合原理图
　　(2)检查并操作开关数次，是否灵活、正常。
　　(3)检查并试验所有的表计及继电器动作是否准确。
　　七、订货须知
　　订货时客户应提供下列资料:
　　1.产品的全部型号(包括主电路方案号和辅助电路方案号)。
　　2.主电路系统图，柜体平面排列图。
　　3.辅助电路电气原理图。
　　4.柜内元器件清单(主母线规格)。
　　5.柜体颜色及尺寸。
　　6.其它与产品正常使用条件不符的特殊要求。
　　八、制造厂供货时提供的文件及附件
　　(1)送货清单。
　　(2)产品合格证。
　　(3)出厂检验报告。
　　(4)产品说明书。
　　(5)一次系统图、控制原理图和二次接线图。
　　(6)柜门钥匙、操作手柄及合同规定的备品备件。
　　(7)主要元件的使用说明书。
