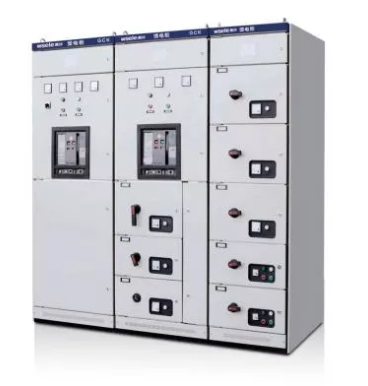

产品图片
GCK低压固定分隔式开关柜
GCK低压抽出式开关柜广泛应用于发电厂，变电所，厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC，作为交流50-60Hz，额定工作电压为660V及以下，额定电流为4000A及以下的发、供电系统中配电、电动机集中控制，无功补偿使用的低压成套配电装置。
技术参数
额定绝缘电压：交流660V，交流1000V
额定工作电压：交流 380 V ，交流660 V
额定频率：50Hz
馈电电路最大电流：3150A
抽屉回路最大电流：3150A
控制电机最大容量：320KW
水平母线峰值耐受电流(0.1S)：63KA、105KA、176KA
水平母线短时耐受电流(1S）：30 KA、50 KA、80 KA、100 KA
垂直母线峰值耐受电流(0.1S）：63 KA、105 KA
垂直母线短时耐受电流（1S）：30 KA、50 KA
额定工频耐受电压（1min）：2500V
二次工频耐受电压（1min）：2500V
防护等级：IP30、IP40
外型尺寸宽*深*高mm：600（800、1000）*800（1000）*2200
使用环境
1、周围空气温度不高于+40℃，不低于-5℃，24h内的平均温度不得高于+35℃，超过时，需根据实际情况降容运行；
2、户内使用：使用地点的海拔不得超过2000m
3、周围空气相对温度为+40℃时不超过50%，在较低温度时允许有较大的相对温度，如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响；
4、装置安装时与垂直面的斜度不超过5℃，且整组柜列相对平整(符合GBJ232-82标准)；
5、装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所；
6、用户有特殊要求可以与制造厂协商解决
