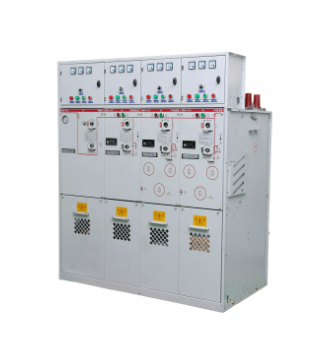

XGN箱式固定式高压开关柜
XGN环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中。
为了提高供电可靠性，使用户可以从两个方向获得电源，通常将供电网连接成环形。这种供电方式简称为环网供电。在工矿企业、住宅小区、港口和高层建筑等交流10kV配电系统中，因负载容不大，其高压回路通常采用负荷开关或真空接触器控制，并配有高压熔断器保护。该系统通常采用环形网供电，所使用高压开关柜一般习惯上称为环网柜。环网柜除了向本配电所供电外，其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流），因此环网柜的高压母线截面要根据本配电所的负荷电流与环网穿越电流之和选择，以保证运行中高压母线不过负荷运行。目前环形柜产品种类很多，如HK-10、MKH-10、8DH-10、XGN-15、SM6和FOX-HD系列。
功能特点：
1. 环网柜采用铝合金型材框架和敷铝锌钢板，外形豪华美观安全可靠。主开关与柜体为固定安装，整个环网柜可分成上下两个部分，柜的上部包括仪表室、母线室、开关室、低压室、与下部电缆室（出线柜含熔断器）分隔开来以避免相互影响。整体外形尺寸（高×宽×深）有1600(2000)×500(750)×1000等。
2.电缆室：环网柜有宽裕的电缆室，方便电缆连接，充裕的空间还可以安装熔断器、避雷器、电压互感器、电流互感器，接地开关等元器件，柜门有观察窗和安全联锁装置。
3. 开关室：开关室内可装一个三工位负荷开关，负荷开关的外壳为环氧树脂浇注而成，内充六氟化硫（SF6）气体。壳体上设有观察孔，并装有SF6气体密度表。
4.母线室：母线室布置在柜的上部，三相主母线水平的布置，贯穿整排开关柜。
5.低压室：带联锁的低压室同时起到控制盘的作用，低压室内装有带位置指示器的弹簧操动机构和机械联锁装置。
6. 仪表室：仪表室可装设；电压表、电流表、计量仪表、带电显示器、继电保护等。
产品选用指南
高压开关柜设备招标及订货主要技术条件
环境条件（主要包括）
1) 海拔高度；
2) 环境温度；
3) 最大日温差；
4) 相对湿度；
5) 抗震能力;
(1) 水平加速度；
(2) 垂直加速度；
(3) 安全系数。
6) 安装地点等。
运行条件（主要包括）
1) 额定运行电压；
2) 最高运行电压；
3) 额定电流；
4) 雷电冲击电压；
5) 额定频率；
6) 工频耐压；
7) 短时耐受电流；
8) 额定动稳定电流；
9) 中性点接地方式等。
高压开关柜柜内主要元件技术要求
1) 断路器
(1) 断路器类型；
（2) 额定电压；
（3) 运行电压；
（4) 额定频率；
（5) 额定电流；
（6) 真空度；
（7) 额定开断电流（有效值）；
（8) 额定关合电流（峰值）；
（9) 额定稳定电流（有效值）；
(10) 短时耐受电流（有效值）；
(11) 工频耐压；
(12) 雷电冲击电压；
(13) 最大允许载流；
(14) 合闸时间；
(15) 固有分闸时间；
(16) 燃弧时间；
(17) 开断时间；
(18) 电气寿命；
(19) 机械寿命；
(20) 插头机械寿命；
(21) 触头磨损寿命；
(22) 运行寿命；
(23) 操作顺序；
(24) 备用辅助接点；
(25) 最小截流值；
(26) 弹跳时间。
2) 操作机构
(1) 操作机构的类型；
(2) 操作电动机电源；
(3) 操作电源电压变动范围；
(4) 辅助触点数量；
(5) 同等规格操作机构各辅助开关的接线要满足手车的互换性。
3) 保护继电器
(1) 继电器的类型；
(2) 额定工作电压；
(3) 额定工作电流；
(4) 额定工作频率；
(5) 辅助电压；
(6) 对通信接口的要求。
4) 电流互感器
(1) 类型；
(2) 额定变比；
(3) 额定短时电流；
(4) 额定峰值电流；
(5) 准确等级；
(6) 工频耐压；
(7) 冲击耐压；
(8) 每相二次线圈数量；
(9) 局部放电。
5) 电压互感器
(1) 类型；
(2) 额定电压；
(3) 冲击耐压；
(4) 工频耐压；
(5) 额定电流；
(6) 最高运行电压；
(7) 额定变比；
(8) 绝缘等级；
(9) 接线组别；
(10) 负载及准确等级；
(11) 最大热负载；
(12) 局部放电。
6) 接地开关
(1) 动稳定电流；
(2) 热稳定电流；
(3) 在最大关合电流时的允许合闸次数；
(4) 机械寿命；
(5) 操作机构类型；手动操作应有联锁。
7) 避雷器
(1) 类型；
(2) 额定电压；
(3) 最小直流参考电压；
(4) 5kA 时最大放电电压；
(5) 工频电压；
(6) 冲击电压；
(7) 瓷套绝缘水平；
(8) 外绝缘材质；
(9) 爬距。
开关柜总体要求
1) 开关柜联锁要求(主要指配备必要的机械和电气联锁装
置）；
2) 开关柜的进出线形式；
3) 开关柜内所有二次绝缘组件（如端子，辅助开关，插件
等）的要求；
4) 对测量、显示仪表的要求；
5) 进线电压互感器、计量用电压、电流互感器的安装形式
的要求；
6) 带电显示器、接地开关的形式及安装位置的要求；
与相关产品的比较
除铠装式和间隔式高压开关柜以外的金属封闭式高压开关
柜，它具有下列特性：
(1) 隔室的数目少于金属铠装式开关柜和间隔式开关柜；
(2) 隔板的防护等级低于相关的规定；
(3) 没有隔板。
施工、安装要点
1) 成套柜的安装应符合下列要求：
(1) 机械闭锁、电气闭锁应动作准确、可靠。
(2) 动触头与静触头的中心线应一致，触头接触紧密。
(3) 二次回路辅助开关的切换接点应动作准确，接触可靠。
(4) 柜内照明齐全。
