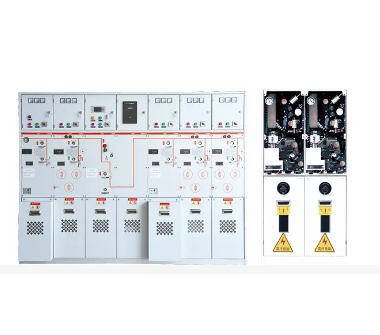

RHRM-12全绝缘充气柜

RHRM-12充气柜环网柜是在一个完全密封的气体环境系统内，RHRM-12充气柜其所带电断路器部件以及幵关封闭在充满惰性灭弧气体的不锈钢的本体内。整个开关装皆不受外部环境条件影响，从而可以确保运行可靠性及人身安全。RHRM-12充气柜实现了免维护。通过选择可扩展母线，可以实现任何组合，达到全模块化。扩展母线 安全绝缘和屏蔽，确保了可靠性和安全性。RHRM-12充气式环网柜同时可以提供TV化的自动化解决方案，形成了智能化开关的概念， 并将现场安装及调试工作量降到最低。

RHRM-12充气柜环网柜开关柜为模块化单元模式，可根据不同用途进行组合；由固定式单元组合与可扩展型单元两大类，满足各种变电站对紧凑型开关柜灵活使用的需要。

RHRM-12充气柜环网柜分为非扩展标准配置和可扩展标准配置。由于具有全模块和半模块的组合性以及自可扩展性，因而具有极 特殊的灵活性。

RHRM-12充气柜环网柜执行GB标准。在室内条件下(20℃)运行的设计寿命超过30年。

RHRM-12充气柜环网柜产品型号主要特点

♦操作安全

♦通过以下安全措施，我们可为用户提供特别的安全保障：

◊一体化三工位负荷开关

◊断路器采用负荷开关替代隔离开关，更安全可靠

◊一次侧全密闭设计提供息外接触的保护

◊满足五防要求的机械联锁

◊带电显示器可提供进出线路带电指示

♦运行可靠

◊全密闭设计，所有10kV开关及母线带电体均密封在3mm不锈钢板焊接成的气箱中；配硅橡胶电缆插头，实现电缆头全绝缘全密封，从而不受灰尘、潮湿、小动物等外界环境影响

◊弹簧储能操作机构，可人工或电动操作

◊面板模拟线图提供开关位置指示

◊柜体用镀锌板制作，表面静电喷涂，增强抗腐蚀性能

◊压力表监视箱体内SF6气体安全压力范围

♦经济性

◊免维护

◊高度可靠

◊使用寿命可达20年

♦方案灵活

◊多种进线方式，可实现左、右、上或前进线

◊多种组合方式，各单元之间可实现任意组合

◊采用绝缘母线，可实现前后并柜或左右并柜

◊设计方案灵活

♦应用广泛

◊馈出线容屋大、占地小，适合多种应用需求

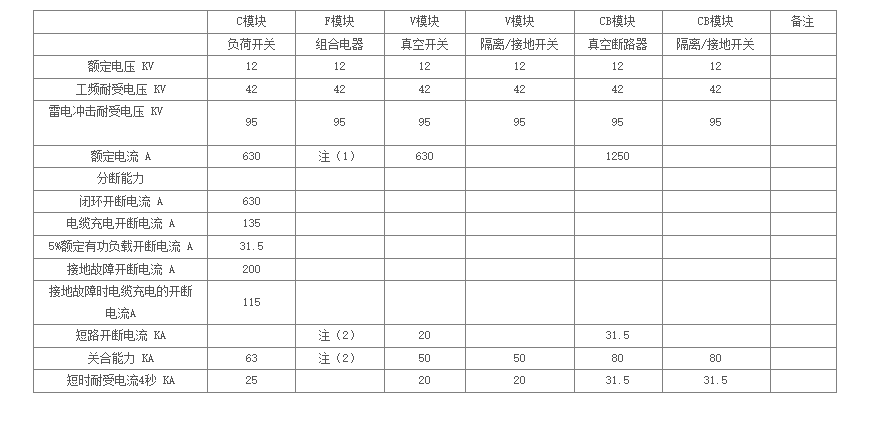

RHRM-12充气柜环网柜设计说明

♦技术说明

♦RHRM-12充气柜环网柜安装在一个镀锌板框架上，开关单元在SF6气箱内，气箱由抗腐蚀和无磁性3mm厚不锈钢板制成。 SF6气箱是一个“密封压力系统”在正常工作坏境下可运行20年。SF6气体正常工作时压力为0.15〜0.4bar。气箱装有压力释放 装置，当压力过高时，保证气体能从底部或后部释放。

♦开关单元

负荷开关采用同轴旋转双断点方式，通过同一操作孔与滑板配合进行动能操作，因此开关在任一时刻只能处于“合闸、分闸、接 地”三种状态的其中之一，彻底避免误操作。

♦RHRM-12充气柜操作机构
开关的操作机构安装在气箱外的前部，经特殊工艺处理，防锈蚀，方便手动操作及维护，并很容易实现电动操作。
