GWJ系列无功功率补偿柜

使用范围

　　GWJ系列无功功率补偿柜适用交流频率50Hz，额定电压10kV母线及以下配电系统进行功率因数补偿，也适用于异步电动机的就地功率因数补偿，达到功率因数自动调整，减少无功损耗，稳定电网电压，减小电网奇次谐波，提高供电质量。

　　广泛应用于电力、机械制造、汽车、冶金、煤矿、化工、油田、电气化铁路等行业交流电力系统。

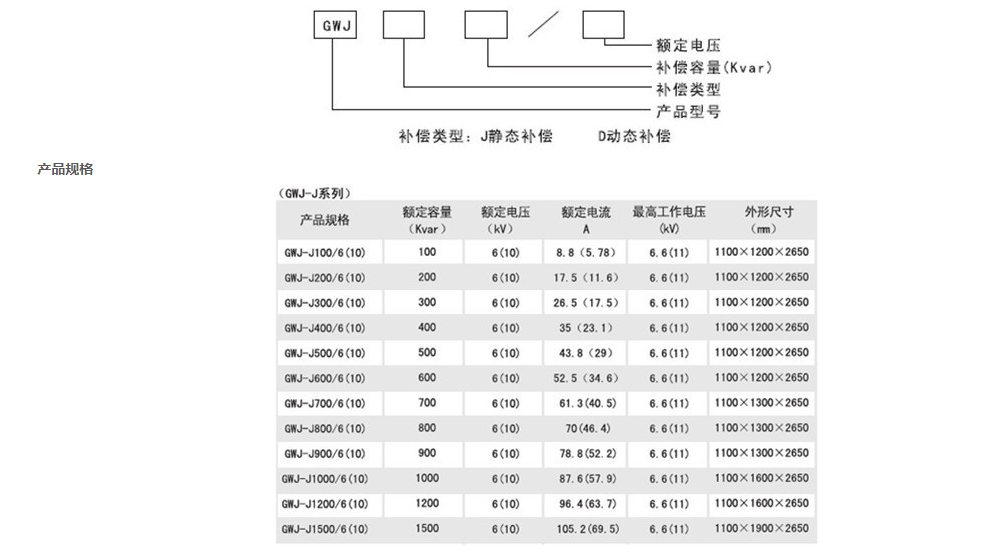

　工作原理及特点

　　在感性电路中，电流矢量滞后电压矢量90°，而在容性电路中，电流矢量超前电压矢量90°，所以在以感性负载为主的电路中并联电容器，其电流矢量方向相反，无功分量能相互抵消，从而提高局部电网的功率因数，达到节能和提高电网质量的目的。

　　GWJ-J系列采用接触器分组投切方式，根据功率因数高低自动控制电容器投切，使功率因数达到设定要求;

　　GWJ-D系列动态无功补偿装置有TCR+TSC方式，也可单独TCR形式和单独TSC方式，TCR+TSC方式主要由相控电抗器、滤波器组和控制系统组成。

　　1.无涌流：由控制器选择电压过零的时刻发出脉冲信号，晶闸管阀组在电压过零的时刻导通，电容器电压由零开始，不过渡过程，不会产生涌流，并能在方均根值不超过1.0×1.30In的电流下连续运行。

　　2.无过电压：电容器组的关断基于晶闸管反向阻断电流过零自然关断，不会产生常规短路器和接触器固有的切除载流过电压，装置的连续运行电压为1.05Un，且能在下表所规定的稳态过电压下运行相应的时间。

　　3.适应能力强：实行三相或分相动态补偿，适用于不对称负载或者冲击性负载。

　　4.动态反应速度快：控制器实施跟踪测量负荷的功率因数，与预先设定的给定值进行比较，动态控制投切不同组数的电容器(动态响应时间小于15ms)，以保证功率因数始终达到设定要求。

　　5.系统抗干扰能力强：采用光电触发方式，保证了高低压电路的有效隔离，抗干扰能力强，触发同步性好，运行安全可靠。

　　6.使用寿命长：晶闸管开关由于其不存在机械动作，可以长期使用，使用寿命不低于25年，一般更长。接触器投切电容器组容易烧损合闸线圈、分闸线圈，需要不时更换。

　　7.免维护：晶闸管开关无油、无气、无易损部件，可以长期使用免维护，对于重污秽地区可能需要定期打扫卫生。

　　8.补偿效果好：能够实时动态的补偿无功，抑制谐波，抑制电压闪变，降低网损和变压器损耗，增加变压器带载容量。
