GBT-MV系列高压变频器

联系人：王怡华

联系电话：0712-258****

企业：大禹电气科技股份有限公司

企业地址湖北省-孝感市

详细地址孝感市经济开发区孝天工业园航天大道2号

厂家信息
产品信息
规格参数
技术文档

大禹电气科技股份有限公司系国家重点火炬计划高新技术企业。公司专业研发、设计、制造各种大中型电动机软起动装置、变频调速节能装置、电力系统功率补偿装置、高低压成套设备和电真空器件等工业电器产品，是同行业中涵盖纯电阻式、电力电子式、电磁式以及变频软起动多种起动产品的厂家。在电机节能控制领域，公司GBT-MV系列高压变频器科研与国际顶尖科技同步，无刷双馈变频调速系统通过湖北省科技厅成果鉴定。自公司创立以来，凭借良好的产品质量与优质的服务，受到用户广泛好评。产品广泛应用于冶金、石化、矿山、水利、船舶、建材等领域，并出口欧洲、南美、亚洲、非洲等国家。公司位于湖北孝感市，建有三个生产基地，占地面积500亩，建筑面积10余万平方米，其中两栋单体厂房面积2万平方米，各类数控加工设备及检测设施齐全。在武汉东湖高新区建有2500多平米的研发中心，在全国各中心城市设立20多个办事机构，形成覆盖全国的营销与服务网络。公司现有技术人员176人，其中研发人员47人，其中中高级职称占比超过61%，外聘专家团队9人。公司重视研发人才培养和研发投入，多年来研发投入占销售收入均在4%以上，其中2021年销售收入近4个亿，研发投入1000多万。

产品图片

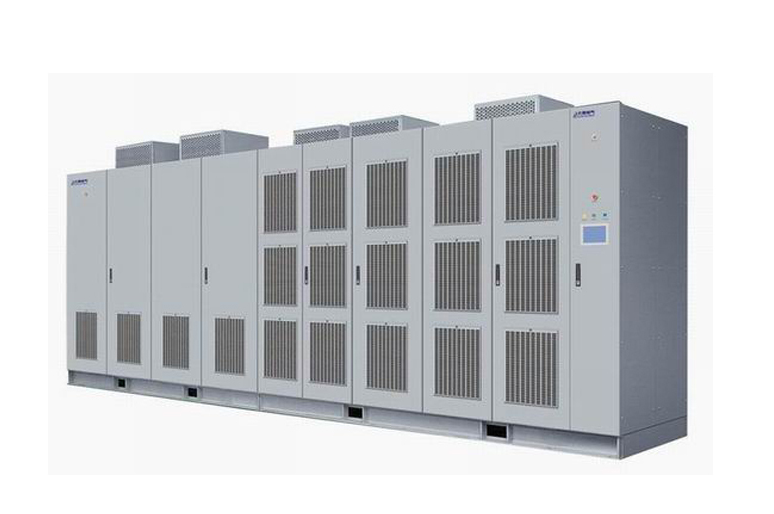

GBT-MV系列高压变频器

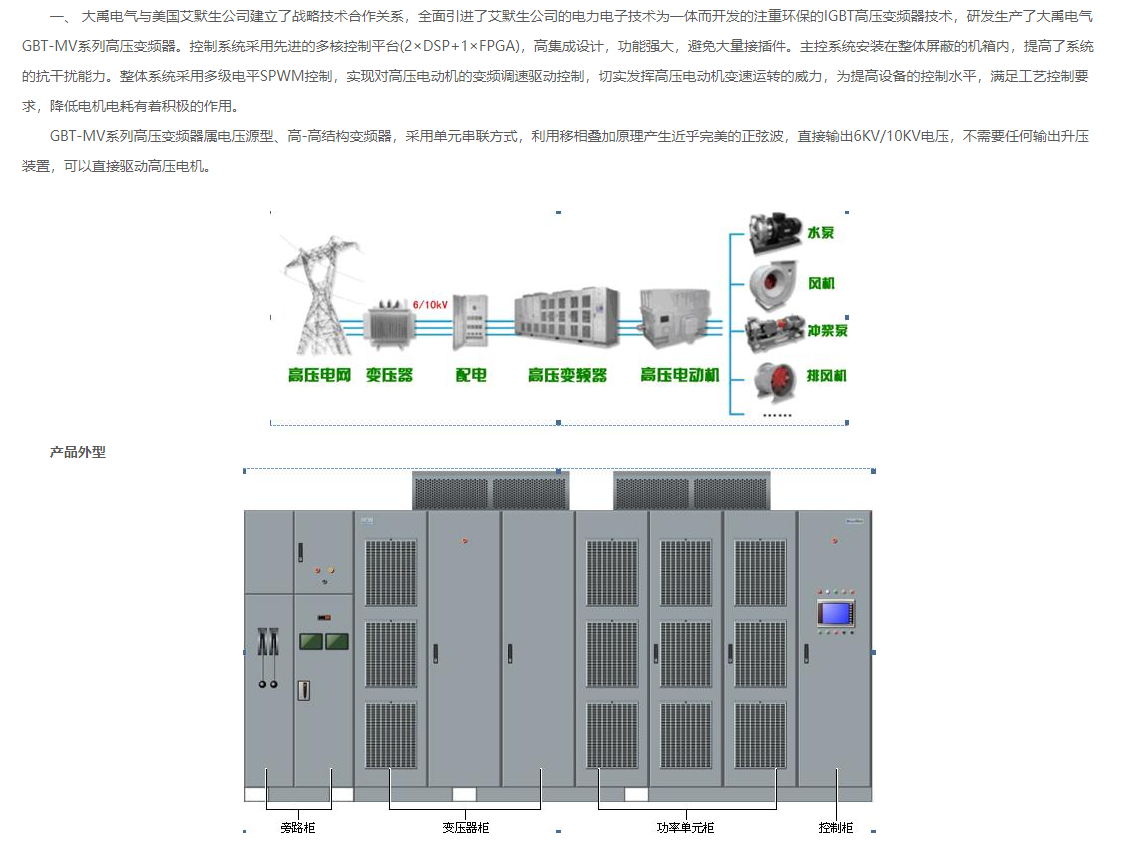

高压变频器系统由移相变压器、24(15)个单相H桥逆变器(三相输入单相输出的功率单元)及控制系统组成，通过把每个功率单元交流输出串联起来，实现10kV(6KV)中压输出。

　　GBT-MV系列高压变频器采用多单元串联结构，功率单元的输入为移相变压器形成的输出绕组，前后两级单元首尾相连，最终Y型联结结构，叠加输出6KV/10KV。，

　　产品特点

　　1、能够适应恶劣的输入电压波动，可以在-45%～+15%输入电压范围内工作。而一些厂家只能保证输入电压跌落 30～35%时正常工作。

　　2、控制电源三级热冗余，其中一路控制电源来自高压供电回路，一路控制电源，取自外部供电;相比控制电源采用两路低压回路加 UPS 供电的普通方案可靠性提高一个数量级，保证变频器不间断工作。即使在控制电源和高压同时掉电时，后备电池(或超级电容)也使得变频器不失控，系统更加安全，实现控制电源热冗余。后备电池(或超级电容)比 UPS 的维护更加简单容易。

　　3、独特的散热、防尘设计，功率单元过热保护整定值高达 90℃，变频器最高工作环境温度可达 55℃。

　　4、主控系统采用三核控制架构(双 DSP+FPGA)，逻辑运算和算法运算分开，其运算速度更快，抗干扰能力更强，系统更可靠。

　　5、主控板采用 8 层 PCB 板设计，比4层主控板抗扰性更优;一些厂家大都采用2 层板，甚至单层板。

　　6、产品设计满足比 IEC 标准要求更为苛刻的指标，标准产品就能够在海拔高度至 3000m 的高原环境输出 10kV 额定电压。

　　7、具备调试模式，在不连接高压输入情况下利用外部 380V 低压电通过输入移相变压器的辅助绕组升至 10kV/6kV，进行主功率的空载调试，调试维护更简单、安全。

　　8、具有“黑匣子”功能，能记录故障发生前两个周波的故障实时信息，并在故障发生时，冻结故障发生前两个周波的的核心电气数据;同时可以存储 5000条以上的告警和故障记录，方便维护和故障诊断。

　　9、I/O接口：开关量输入多达50多种组合可选，输出多达30多种信号可选;模拟量输入输出均为4路;模拟量输出多达10多种信号可选，一些厂家大都采用I/O固化，输入/输出点不够需用PLC扩展。

　　10，全面的抗干扰：通过光电隔离、PCB的合理布局、三防漆、软件滤波、尖峰电压抑制网络、气隙放电管、安规电容吸收网络等措施。

技术参数

号	项目	参数	备注
1	使用标准	GB12668.4-2006/IEC 61800-4：2002
2	型号	GBT-MV
3	供货商及产地	大禹电气科技股份有限公司产地孝感
4	安装地点	室内
5	技术方案	多级模块串联，交-直-交，高－高方式
6	对电动机要求	普通三相异步电动机
7	变频器输入侧有无熔断器	有
8	额定输入电压/允许变化范围	3kV/ ± 15 ％， 6kV/ ± 15 ％，10kV/±15％
9	系统输入电压	3kV/6kV/10kV
10	系统输出电压	0～3kV，0～6kV，0～10kV
11	系统输出电流	因功率及其现场工况不同而异
12	逆变侧最高输出电压	3.3kV/6.3kV/11kV
13	额定容量		根据用户要求而定
14	额定输入频率/允许变化范围	50±10%Hz
15	对电网电压波动的敏感性	不敏感
16	变频器效率	≥98%	型号不同参数略有差别
17	谐波	<2%< p="">	型号不同参数略有差别
18	可靠性指标(平均无故障工作时间)	30000h
19	输入侧功率因数	大于95%	型号不同参数略有差别
20	控制方式	V/F控制和矢量控制
21	控制电源	20A，380VAC
22	UPS型式、参数及容量	220VAC 1000VA 30min
23	整流形式及元件参数	3相不可控整流
24	逆变单元形式	H桥逆变
25	传动象限	二象限
26	电隔离部分是否采用光纤电缆	采用光纤通信型号：HFBR－EUS100 厂家：美国安捷伦
27	噪声等级	£70dB
28	冷却方式	强制风冷
29	冷却系统故障对变频器的影响	在允许范围内，报警不跳机
30	过载能力	120％时60s，150％时5s，200％时立即保护
31	变压器损耗	≤1.5％	型号不同参数略有差别
32	系统总损耗	≤2.0％	型号不同参数略有差别
33	标准控制连接	硬接线
34	模拟量信号（输入）规格及数量	4-20mA，2 路	根据用户要求而定
35	模拟量信号（输出）规格及数量	4-20mA，2 路
36	开关量信号（输入）规格及数量	10（继电器干式节点
37	开关量信号（输出）规格及数量	14（继电器干式节点
38	操作键盘	触摸屏
39	界面语言	中文或英文	根据用户要求而定
40	变频装置外形尺寸 (以一拖一 6KV/710KW＜P≤1250KW为例)	长 5030mm × 深 1200mm × 高2200mm
41	变频装置重量(以一拖一6KV/710KW ＜ P ≤ 1250KW 为例)	4000Kg左右
42	盘前维护或盘后维护	盘前维护（可靠墙）
43	是否需要输出滤波器	不需要
44	是否提供输出滤波器	不提供
45	售后服务的承诺	24小时内响应
