GZDW直流屏

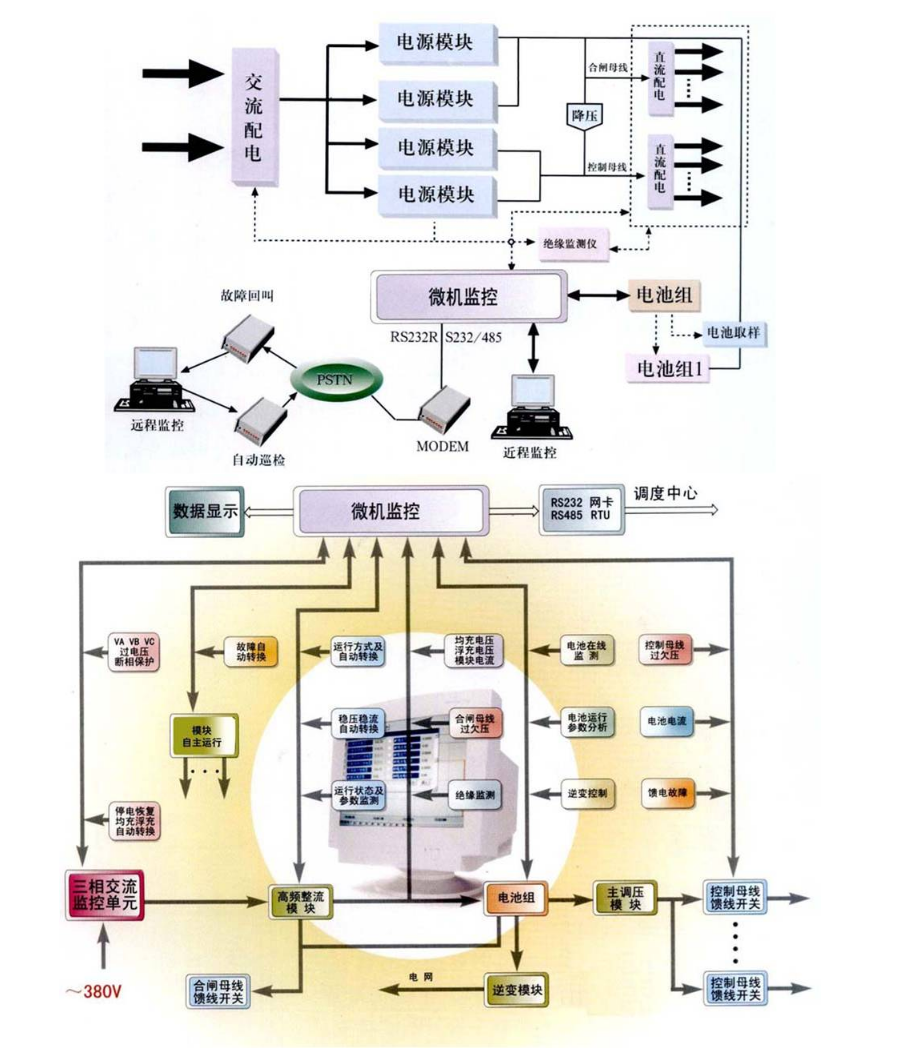

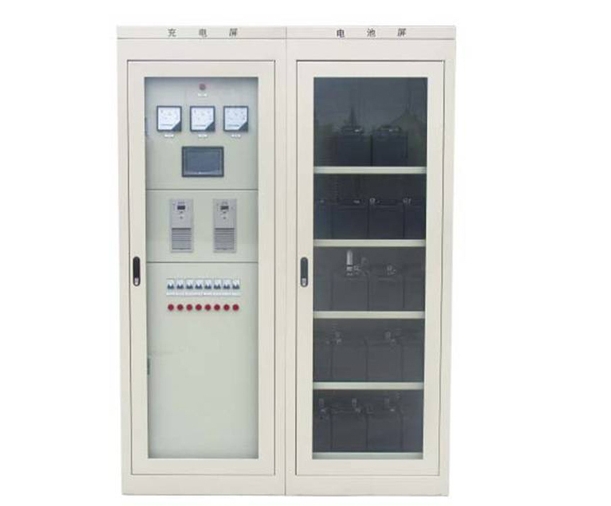

　直流屏是GZDW智能电力操作电源系统的简称，由充电屏和电池屏组成。主备两路交流电源经过双路交流切换装置输入后，由高频开关充电模块将三相交流电转换为直流电，给合闸负载和控制母线供电，同时给免维护蓄电池充电。当市电断电或异常时,由蓄电池放电应急供电。可靠满足输配电系统正常或非正常状态下的直流控制电源和高低电压开关分合闸的供电需求。

　　本装置采用模块化设计和冗余配置，将当今直流领域先进的高频开关电源与PLC、触摸屏控制相组合，实现新一代无人值守直流电源产品。运行可靠，自动化程度高，操作方便。

　　广泛应用于电力、石化、冶金、纺织、矿山、铁路等领域，为工矿企业变电所及配电室高低压及二次设备提供稳定可靠的直流电源。

采用SIEMENS S7-200 CPU-224XP集成14输入/10输出共24个数字量I/O点，2输入/1输出共3个模拟量I/O点，可连接最大扩展至168路数字量I/O点或38路模拟量I/O点。

　　20K字节程序和数据储存空间，6个独立的调整计数器(100KHZ)，2个100KHZ的调整脉冲输出，2个RS485通讯/编程口，具有PPI通讯协议、MPI通讯协议和自由方式通讯能力。

　　本机还新增多种功能，如内置模拟量I/O，位控特性，自整定PID功能，线性斜坡脉冲指令，诊断LED，数据记录及配方功能等。是具有模拟量I/O和强大控制能力的可编程控制器。
