GSDQ水电阻软起动器系列

联系人：王怡华
联系电话：0712-258****
企业地址湖北省-孝感市
详细地址孝感市经济开发区孝天工业园航天大道2号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
大禹电气科技股份有限公司系国家重点火炬计划高新技术企业。公司专业研发、设计、制造各种大中型电动机软起动装置、变频调速节能装置、电力系统功率补偿装置、高低压成套设备和电真空器件等工业电器产品，是同行业中涵盖纯电阻式、电力电子式、电磁式以及变频软起动多种起动产品的厂家。在电机节能控制领域，公司GBT-MV系列高压变频器科研与国际顶尖科技同步，无刷双馈变频调速系统通过湖北省科技厅成果鉴定。 自公司创立以来，凭借良好的产品质量与优质的服务，受到用户广泛好评。产品广泛应用于冶金、石化、矿山、水利、船舶、建材等领域，并出口欧洲、南美、亚洲、非洲等国家。 公司位于湖北孝感市，建有三个生产基地，占地面积500亩，建筑面积10余万平方米，其中两栋单体厂房面积2万平方米，各类数控加工设备及检测设施齐全。在武汉东湖高新区建有2500多平米的研发中心，在全国各中心城市设立20多个办事机构，形成覆盖全国的营销与服务网络。 公司现有技术人员176人，其中研发人员47人，其中中高级职称占比超过61%，外聘专家团队9人。公司重视研发人才培养和研发投入，多年来研发投入占销售收入均在4%以上，其中2021年销售收入近4个亿，研发投入1000多万。

产品图片

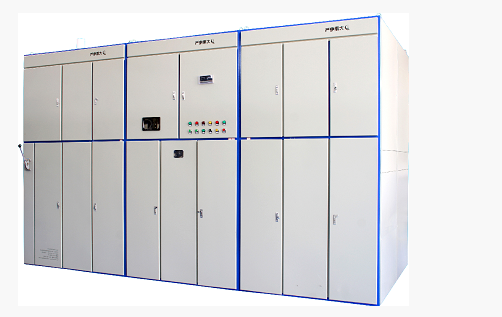

GSDQ水电阻软起动器系列




GSDQ系列水电阻软起动器，主要适用于3、6、10KV额定工作电压，功率范围在200—30000KW的三相感应式鼠笼型异步、同步电动机的起动与保护装置。将水电阻串接于电动机的定子回路中，作降压限流元件。可广泛应用于建材、冶金、矿山、石油化工、水利等行业的球磨机、轧钢机、破碎机、提升机、风机、水泵等电动机的起动。尤其适用于电网容量不足的工矿企业。

本产品是通过机械传动装置使串接在电动机定子回路电源侧或星点侧的两极板在水电阻中平滑移动,电阻值由最大到小，无级减少直至趋于零,达到均匀改变电阻值的目的,从而改变水电阻与电动机绕组的电压分配，实现电动机的平滑起动。 工作过程采用可编程控制器(PLC)自动控制完成。

　　水电阻起动器是靠溶解在水中的离子(电解质)导电的，电解质充满于两个平面极板之间(即水电阻的两个电极)，构成一个阻值可调的电阻器，它能够限制电流的流通，自身压降小，又无感性元件，也就是说，电动机通过GSDQ产品的使用，既能降低电动机的起动电流，又使电动机获得较大的端电压，且提高了起动时的功率因数，能使电动机100%的起动成功。

　　其特点有：

　　起动电流小，额定电流的2-3.5倍(可调);

　　起动平滑无冲击，延长主电动机及拖动设备的使用寿命;

　　起动转矩大，不受电网质量的影响，起动成功率100%;

　　结构紧凑，自动化程度高，安全可靠，故障率低，节省运行及维护费用;

　　选用温度和电流闭环控制，达到起动性能的可重复性和稳定性;

　　选用通信功能，实施远程监控;

　　选用液晶显示控制屏，实时显示起动曲线和系统状态。


品种、规格

　　按用途分:

　　a.单回路起动器——起动器用于单台电动机起动;

　　b.多回路起动器——起动器可以控制两台或两台以上电动机。(称一拖二、一拖三)

　　按水电阻结构分:

　　a.常规型水电阻——也叫极距可调式水电阻起动柜。水电阻阻值的改变，主要是靠电子控制电路、拖动电机、机械传动部件组成的伺服系统，改变两个极板间的距离来实现的。

　　b.热敏型水电阻——水电阻值的改变，是利用水电阻的负温度特性，靠电动机的起动电流使水电阻液温度升高，阻值变小来实现的。

　　按接线方式分:

　　a.接星点型——电机定子Y型接法，可引出6个接线端子，水电阻接于中性点侧。

　　b.串主回路型——适用于电动机定子三角形或星型接法，引出3个接线端子，水电阻起动柜连接于高压开关柜的出线端，电动机连接于水电阻起动柜的出线端。

　　按电动机功率分:表1

型号

适用电机功率（KW）

外型尺寸 （W×D×H）

安装尺寸（w×d×φ）

备 注

GSDQ-1000

≤1000

1400×1300×2650

1000×1250×13

单面柜

GSDQ-1500

≤1500

1400×1450×2650

1000×1400×13

单面柜

GSDQ-2000

≤2000

1600×1450×2650

1200×1400×13

单面柜

GSDQ-3000

≤3000

800×1450×2650

400×1400×13

三面柜

GSDQ-4000

≤4000

1000×1450×2650

600×1400×13

三面柜

GDSQ-5000

≤5000

1100×1600×2650

700×1550×13

三面柜

GSDQ-6000

≤6000

1200×1600×2650

800×1550×13

三面柜

GSDQ-7000

≤7000

1200×1800×2650

800×1750×13

三面柜

GSDQ-8000

≤8000

1200×2050×2650

800×2000×13

三面柜

GSDQ-9000

≤9000

1400×2050×2650

1000×2000×13

三面柜

GSDQ-10000

≤10000

1400×2250×2650

1000×2200×13

三面柜

GSDQ-12000

≤12000

1600×2250×2650

1200×2200×13

三面柜

GSDQ-14000

≤14000

1600×2500×2800

1200×2450×13

三面柜

GSDQ-16000

≤16000

1800×2500×2800

1400×2450×13

三面柜

GSDQ-18000

≤18000

1800×2700×2800

1400×2650×13

三面柜

GSDQ-20000

≤20000

1400×2550×2800

1000×2500×13

六面柜

GSDQ-

＞20000

根据技术或现场要求另行设计制作

1.选用水阻柜带隔离刀闸的方案时，每套加宽200mm,装配隔离刀闸操作机构；

2.产品外形总尺寸要在结构尺寸上另加前后门板厚度共约50mm，两端加隔板厚度共约30mm；

3.以上尺寸适用一般负载，当负载较重(比如磨机，烧结风机)时，按电动机功率提高一档选配；

4.需要与GG－1柜型并柜时，柜体高度可选2800mm；

5.需要与KYN28型柜并柜时，柜体高度可选2300mm，但平面尺寸要按电动机功率加大一档选配；

6.星点柜和短接柜需另行订货，柜体尺寸宽1000mm或1100mm，并柜时深度、高度与水阻柜配套；


  • 技术参数

a ) 适用电机工作电压等级Ue： 3KV、6KV、10KV b ) 介电强度:1min工频耐压见标准DB42/T542-2009;

　　c ) 起动电流倍数(起动流/额定电流)：(2.0~4 )Ie可根据负载设定;

　　d ) 起动电网压降：相对全压不大于 5~10%Ue;

　　e ) 起动时间：10~100S范围内可调整;

　　f ) 连续起动次数：不少于3次;

　　g ) 水电阻液正常工作温度：0~70℃。

　　h ) 跳闸保护措施:①起动超时;②电阻液温超85℃。

　　注：1 ) 起动电流倍数，根据用户要求和电机及负载情况确定。

　　2 ) 起动时间根据电机功率大小、启动电流大小及负载情况确定。

　　技术特性

　　a ) 可调性好，能根据设备负载情况现场调配起动电流，达到最佳起动效果。这是其他定规格、定匝数、定阻抗的电抗器、自藕变压器等起 动设备无法比拟的。

　　b )可恢复性好，水箱热容量大，能连续起动，不会烧毁，维护简单。就算电阻液蒸发，也可补充清水恢复其性能。

　　c )无谐波污染：本装置的使用不会产生高次谐波，免除对电网的污染。

　　执行标准高压开关设备和控制设备标准共用技术要求 GB/T11022-1999 IEC60694∶1996 3.6-40.5KV交流金属封闭开关设备和控制设备 GB3906-2006 IEC298∶1990 水电阻起动器 DB42/T542-2011

　　使用环境条件

　　a ) 周围环境温度：一般0~45℃;带加热装置的：-20~45℃;

　　b ) 海拔高度不超过2000m;

　　c ) 空气相对湿度不大于90%(温度25℃);

　　d ) 在没有沼气爆炸性混合物的场所;

　　e ) 在无显著摇动和冲击振动的地方;

　　f ) 与水平面的安装倾斜度不超过5°;

　　g ) 在无破坏绝缘、无腐蚀性的气体的环境中;

　　h ) 有防雨防雷设施;

　　i ) 空气环境污染等级3级;

　　工作条件

　　a ) 安装类别：Ⅱ类;

　　b ) 使用类别：AC-3;

　　c ) 工作电压Ue：3KV、6KV、10KV;

　　d ) 控制电源：AC 380V 三相四线 50/60Hz(VV-1000 4*2.5mm2);

　　e ) 适用电机型式：鼠笼式异步电动机、同步电动机;

　　f ) 适用电机功率：200~30000KW及以上;

　　g ) 允许起动电阻液温度：0~70℃，最高工作电阻液温度小于85℃;

　　h ) 允许起动电阻液液位范围：最高液位离水箱上沿口大于10cm，最低液位离水箱上沿口25cm。
