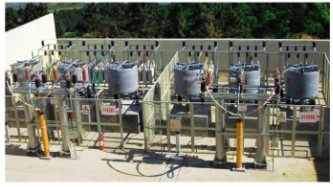

KR-TBB-100 无功补偿成套装置

KR-TBB-100无功补偿成套装置，主要用于0.4～110kV，频率50Hz的三相交流电力系统中，用以提高功率因数，调整网络电压，降低线路损耗，改善供电质量，提高供配电设备的使用效率的容性无功补偿装置。控制原理

装置从变压器高压侧取入电流信号,变压器高压和低压侧取入电压信号，当电网的电压或功率因数不在用户设定的上下限范围内时，控制器根据九域图原则，经过分析判断，会自动对真空接触器发出投、切的命令，对调压变压器分接头发出升、降指令。从而达到提高电网电压合格率，降低线损的要求。

产品特点

采用先进二进制数码分组方式，电容器按1：2：4容量分组，能以最少的分组，最少的高压开关来实现最多级数的调容，具有很好的性能价格比。

装置采用的所有设备(电容器、电抗器、放电线圈、真空接触器、控制器等)性能优良，且具有相关部门的型式试验报告或产品鉴定证书。

核心补偿设备电容器容量可根据用户要求，设计灵活，每路均配有6％(或根据用户要求)电抗率的电抗器，既能有效的限制合闸涌流，保护频繁投切的电容器，还能起抑制谐波的作用。

装置柜体采用组合式柜体结构，标准冷弯型钢构架，整体进行喷塑处理，外形美观，组合方便，实用性强，发计上满足“五防”要求。根据用户要求也可做成构架式结构。

电压无功控制器及二次元件集中装在控制屏上，控制屏可放于变电站的主控室内，方便与综自及用户各种信号的连接，也可就地独立放于电容器室。

既可以实现电压无功的综合控制，又可在主变不具备有载调压条件时单独控制补偿电容器投切。

具有自动控制、手动操作、远方控制多种工作方式。主变可以分列、并列、单台方式运行。

适应所有类型的主变档位信号和所有类型的调压机构。

能通过总柜开关和母联开关的辅助接点自动识别变电站的各种运行方式。

自动补偿的同时自动控制变压器有载调压装置进行调压。
