产品图片

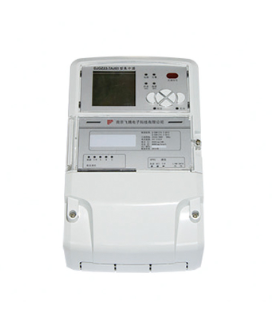

Ⅰ型集中器

FT-AJ710Ⅰ型集中器


1.1 适用场所

　　FTAJ710Ⅰ型集中器是我公司最新推出的新一代电力用户集中抄表终端，可广泛应用与公变、台区考核计量和低压集中抄表等场合。

　　1.2 产品标准

　　Q/GDW 1374.2 电力用户用电信息采集系统技术规范：集中抄表终端技术规范

　　Q/GDW 1375.2电力用户用电信息采集系统型式规范：集中器型式规范

　　Q/GDW 1376.1 电力用户用电信息采集系统通信协议：主站与采集终端通信协议

　　Q/GDW 1376.2 电力用户用电信息采集系统通信协议：集中器本地通信模块接口协议

　　1.3 主要功能

　　1、数据采集：可以配置交流模拟量采集，实现公变监测和电能计量。可通过实时采集、定时在线采集和自动补抄等方式采集各电能表的实时电能示值、日零点冻结电能示值、抄表日零点冻结电能示值，并能够实时采集开关位置状态和其它状态信息。

　　2、数据管理和存储：可以按要求对采集数据进行分类存储并检测电能表运行状况。

　　3、参数设置和查询功能：具有时钟召测和对时功能，可主站远程或手持设备本地设置和查询终端参数，可远程或本地设置和查询抄表方案。

　　4、事件记录：能够根据设置的事件属性，将事件按重要事件和一般事件分类记录;当采用双工传输信道时，能够主动向主站发送告警信息;当采用不具有主动上报的远程信道时，在应答主站抄读电能量数据时将请求访问位(ACD)置1，请求主站访问。

　　5、通信功能：具备与主站通信、与采集器通信、与电能表通信和数据转发功能。

　　6、本地功能：具有本地状态指示功能、本地维护接口和本地扩展接口。

　　7、终端维护：具有自检、电能表参数自动维护、运行异常记录、终端初始化和远程软件升级等功能。

　　1.4 电气参数

　　1、供电电源

　　三相四线供电：A、B、C、N ;

　　供电电压：在额定电压(220/380V)，±20%内能正常工作;

　　正常工作频率：50Hz ± 5% ;

　　整机功耗：视在功率≤10VA，有功功率≤6W ;

　　在断一相或两相电压的情况下，能正常工作和通信;

　　2、环境条件

　　根据安装场所，温度和湿度条件分为以下三级：

　　机房：温度为 +5℃～+40℃，相对湿度≤75%

　　户内：温度为 -25℃～+55℃，相对湿度≤90%

　　户外：温度为 -40℃～+70℃,相对湿度≤95%

　　3、电磁兼容性(EMC)

　　静电放电：8KV;

　　高频电磁场：10V/m;

　　电快速瞬变脉冲群：4KV;

　　浪涌电压：4KV;

　　4、载波通信传输范围：供电台区内;

　　5、中继深度：7级

　　6、内部时钟精度：小于0.5s/d

　　7、数据保存有效期：50年

　　8、通讯

　　红外通讯口波特率可设置，默认波特率：1200BPS、偶校验、一个起始位和停止位;

　　级联RS485口波特率可设置，默认波特率9600BPS、无校验、一个起始位和停止位;

　　抄表RS485口波特率可设置，默认波特率2400BPS、偶校验、一个起始位和停止位。


1.1 适用场所

　　FTAJ710Ⅰ型集中器是我公司最新推出的新一代电力用户集中抄表终端，可广泛应用与公变、台区考核计量和低压集中抄表等场合。

　　1.2 产品标准

　　Q/GDW 1374.2 电力用户用电信息采集系统技术规范：集中抄表终端技术规范

　　Q/GDW 1375.2电力用户用电信息采集系统型式规范：集中器型式规范

　　Q/GDW 1376.1 电力用户用电信息采集系统通信协议：主站与采集终端通信协议

　　Q/GDW 1376.2 电力用户用电信息采集系统通信协议：集中器本地通信模块接口协议

　　1.3 主要功能

　　1、数据采集：可以配置交流模拟量采集，实现公变监测和电能计量。可通过实时采集、定时在线采集和自动补抄等方式采集各电能表的实时电能示值、日零点冻结电能示值、抄表日零点冻结电能示值，并能够实时采集开关位置状态和其它状态信息。

　　2、数据管理和存储：可以按要求对采集数据进行分类存储并检测电能表运行状况。

　　3、参数设置和查询功能：具有时钟召测和对时功能，可主站远程或手持设备本地设置和查询终端参数，可远程或本地设置和查询抄表方案。

　　4、事件记录：能够根据设置的事件属性，将事件按重要事件和一般事件分类记录;当采用双工传输信道时，能够主动向主站发送告警信息;当采用不具有主动上报的远程信道时，在应答主站抄读电能量数据时将请求访问位(ACD)置1，请求主站访问。

　　5、通信功能：具备与主站通信、与采集器通信、与电能表通信和数据转发功能。

　　6、本地功能：具有本地状态指示功能、本地维护接口和本地扩展接口。

　　7、终端维护：具有自检、电能表参数自动维护、运行异常记录、终端初始化和远程软件升级等功能。

　　1.4 电气参数

　　1、供电电源

　　三相四线供电：A、B、C、N ;

　　供电电压：在额定电压(220/380V)，±20%内能正常工作;

　　正常工作频率：50Hz ± 5% ;

　　整机功耗：视在功率≤10VA，有功功率≤6W ;

　　在断一相或两相电压的情况下，能正常工作和通信;

　　2、环境条件

　　根据安装场所，温度和湿度条件分为以下三级：

　　机房：温度为 +5℃～+40℃，相对湿度≤75%

　　户内：温度为 -25℃～+55℃，相对湿度≤90%

　　户外：温度为 -40℃～+70℃,相对湿度≤95%

　　3、电磁兼容性(EMC)

　　静电放电：8KV;

　　高频电磁场：10V/m;

　　电快速瞬变脉冲群：4KV;

　　浪涌电压：4KV;

　　4、载波通信传输范围：供电台区内;

　　5、中继深度：7级

　　6、内部时钟精度：小于0.5s/d

　　7、数据保存有效期：50年

　　8、通讯

　　红外通讯口波特率可设置，默认波特率：1200BPS、偶校验、一个起始位和停止位;

　　级联RS485口波特率可设置，默认波特率9600BPS、无校验、一个起始位和停止位;

　　抄表RS485口波特率可设置，默认波特率2400BPS、偶校验、一个起始位和停止位。
