矿物绝缘电缆

　矿物绝缘电缆除了国标缆(刚性)之外，所有其他柔性矿物质电缆都是企标。相对而言，国标缆工艺高，施工复杂严谨，因为本身金属护套极难弯曲，安装时难度是最高的，而且需要昂贵的专用配件，防火性能也是最高的BS6387;而柔性缆安装与普通电缆相似，施工门槛低，但防火性能一样达到BS6387，应用当中主要根据建筑防火等级和重要程度选择相匹配产品。刚性矿物电缆受工艺限制无法较长生产，安装使用专用附件，且弯曲半径安装时使用专用工具烤枪、弯曲转轮等能达到(6D)。柔性矿物电缆可连续生产，不同的金属护套结构又拥有不同的弯曲性能，国内工艺主要有铜管(刚性)、铝管、横焊波纹铜管、联锁铠装金属护套，允许弯曲半径依次递减，最小只到7D(D为电缆外径，普通电缆弯曲半径约为10D)，设计施工方面应考虑实际场地、电缆桥架限制，选用合适的产品。一般来说，允许弯曲半径越小，安装难度就越小。刚性矿物电缆本身比较硬，同样抗撞击能力也是非常强的。柔性矿物电缆柔韧性比较强，抗撞击能力要看相应电缆具体的结构组成。但除了联锁铠装型之外的所有矿物电缆都很难穿弯曲的管道敷设，尤其是大规格电缆。

　　矿物绝缘电缆(Mineral insulated cable)，一种以铜护套包裹铜导体芯线。

　　国内检测矿物电缆的依据主要有BS6387《在火焰条件下电缆保持线路完整性的耐火试验方法》中C(单纯燃烧)、W(喷淋)、Z项(撞击)实验;和国标GB/T19216.21《在火焰条件下电缆或光缆的线路完整性试验》、《GB/T 13033-2007 额定电压750V及以下矿物绝缘电缆及终端》。


产品介绍:

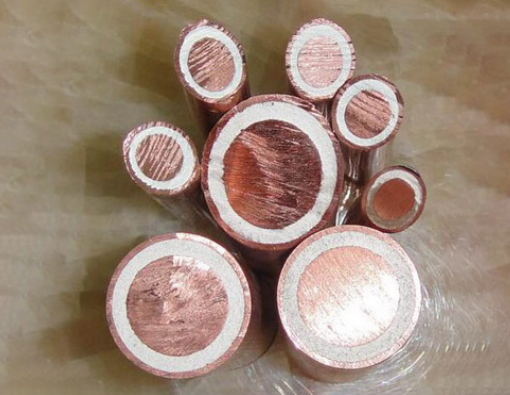

　　BTTZ防火电缆，铜芯铜护套氧化镁绝缘防火电缆(又称作矿物绝缘电缆)，是一种外层采用无缝铜管护套、中间充填氧化镁晶体粉作绝缘材料，导体是单股铜棒组成的新型电缆。

　　由于防火电缆全都是用无机物（金属铜和氧化镁粉）组成，它本身不会引起火灾，不可能燃烧或助燃，由于铜的熔点是1083℃、氧化镁的熔点是2800℃，因此该种电缆可以在接近铜的熔点的火灾情况下继续保持供电，是一种真正意义上的防火电缆。

　　产品名称：柔性矿物绝缘防火电缆（BTTZ）

　　型号规格:（1芯、2芯、3芯、4芯、5芯、3+1芯、3+2芯、4+1芯）

　　1、产品标准：

　　柔性矿物绝缘防火电缆按照以下标准制造：

　　项目     GB/T     IEC     DIN VDE     BS

　　电缆的绝缘水平和耐压等级     12706     60502

　　燃烧试验和机械试验     　     　     　     6027

　　火焰蔓延试验     18380 .3     60332-3     0472

　　烟气发散试验     17651.2     61034-2     0472

　　电路完整性试验     12666.6     60331     0472     6387

　　卤素含量试验     17650.2     60754-2     0472

　　电器电缆系统的燃烧试验     　     　     4102

　　中国已颁布的各类相关规范、规程主要有：

　　《高层民用建筑设计防火规范》 【GB50045-95(2005年版)】

　　《北京市民用建筑电线电缆防火设计规程》 【DGJ08-93-2002】

　　《建筑设计防火规范》 【GB 50016-2006】

　　《中国消防手册》 【2007版】

　　《火灾自动报警系统设计规范》 【GB 50116-98】

　　《民用建筑电线电缆防火设计规范》 【DGJ08-93-2002】

　　《北京市消防局文件》 【京消发{2004}352】

　　《电力工程电缆设计规范》 【GB 50127-94】

　　《汽车库、修车库、停车场设计防火规范》 【GB 50067-97】

　　燃烧试验的测试标准

　　柔性矿物绝缘防火电缆的设计参数，是严格遵循英国BS6387标准，以及国际电工委员会IEC标准。这些技术参数，已经分别通过了国家消防总局与国家防火建筑材料质量监督检验中心专项检测。

　　试验项目     BS6387     GB/T 12666.6     IEC331

　　燃烧     A级(Level A): 650±40℃、180min

　　B级(Level B): 750±40℃、180min

　　C级(Level C): 950±40℃、180min

　　S级(Level S): 950±40℃、20min     A类(Type A):

　　950℃~1000℃90min

　　B类(Type B):

　　750℃~850℃90min     750℃、3h

　　喷淋     W级(Level W): 650±40℃

　　先燃烧15min，

　　再燃烧和喷淋15min

　　burns for 15min, then

　　burns again and sprays 15min     无No     无No

　　机械撞击     X级(Level X): 650±40℃、15min

　　Y级(Level X): 750±40℃、15min

　　Z级(Level Z ): 950±40℃、15min/30次30 times within 15min     无No     无No

　　公司相继开发了一系列电力电缆产品，包括：电力电缆、耐火电缆、阻燃电缆、等电缆产品。主要经营： YJV、YJV22、YJLV、YJLV22、VV、VLV、VV22、VLV22、KVV、BV、BLV、本公司最新研发新产品节能环保高强高导铝合金 电缆、稀土高铁铝合金电缆、同时公司还定做各种特殊型号的电线电缆。
