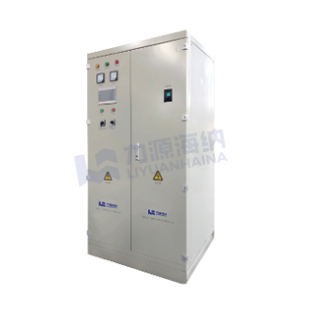

APFC谐波治理柜

产品特点

   ● APFC谐波治理方式是根据高频开关电源的特点，在高频开关电源需要直流630V高压的时候，我们不是采用三相整流桥来形成的高压，而是采用PWM整流器方式，力源APFC谐波治理方式实际上就是采用了PWM整流器，这种方式和其它谐波治理方式不同，它是串联在主回路当中的，这种方式本身是不产生谐波的。

   ● APFC功率因子校正器方式（PWM整流器）能从根本上解决问题的，它相互之间影响很小，效果很好，在符合电网规范范围之内，是可以做到谐波电流失真THDI≤5%，在实际应用中THDI≤3%，虽然相对来说成本会高一些，但对于高频开关电源来说，APFC谐波治理方案也是一种比较合适谐波治理方式。

产品参数

   ● 整流器类型         PWM整流器（IGBT）

   ● 型号规格            APFC-200kW

   ● 输入特性

          额定输入电压              AC 380V±10%，3P，50Hz±1%

          额定输入电流              AC 304A

          额定输入容量              405kVA

          额定功率因数              PF≥0.99

   ● 输出特性

          额定输出电压              DC 630V

          额定输出电流              DC 325A

          稳压精度≤1%

          纹波系数≤1%（当I≥50%ID）

          等效额定效率              η≥98.5%

   ● 电流谐波畸变率         在电网电压的谐波畸变率符合国标时，输入电流谐波畸变率≤3%（在额定功率下）

   ● 冷却方式                   纯水冷却

   ● 结构及参数               该系统采用高频PWM等设计技术减小装置体积，开关器件选用INFINEON公司FF600R12IE4模块

   ● 控制方式                  该系统使用TI公司2812芯片实现对系统的驱动及控制，采用一种基于负载功率前馈的无差拍控制方法。

   ● 通讯方式                  RS232/RS485串行通讯

   ● 保护功能                  具有过电压、过电流、短路、缺相、过热等保护功能

   ● 抗干扰能力               具有良好的抗击雷电及外来电磁干扰能力

   ● 工作制等级              Ⅰ级（100％连续）

   ● 额定运行状态下噪声小于50dB（距设备1m处）

   ● 绝缘特性

          绝缘强度输入—机壳：AC2000V，10mA，1分钟；输出—机壳：AC3000V，10mA，1分钟

          绝缘电阻输入—输出：≥5MΩ；输入—机壳：≥5MΩ；输出—机壳；≥5MΩ
