TDSB-5000A/45V-稀土冶炼高频开关电源

联系人:黄瑞炉
联系电话:0792-689****
企业地址江西省-九江市
详细地址江西省九江市柴桑区沙城工业园锦绣一路6号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
江西力源海纳科技股份有限公司专业致力于直流电源、高频开关电源、同步整流开关电源、大功率可控硅整流装置、脉冲电源、变频电源及电能质量产品和节能产品的研究开发和制造,公司前身由公司董事长黄瑞炉先生于1997年在广州番禺创建,是一家高新技术企业、国家级绿色制造工厂,公司不断吸纳国外(意大利、德国、美国、日本)相关行业的前沿技术,特别是在大功率的高频开关电源、大功率的节能同步高频开关电源及超大功率的可控硅整流装置领域积累了丰富的经验,拥有了多项核心技术,也特别注重各个应用领域在电源方面的节能化、智能化的突破和创新。着力于电源设备在绿色低碳、人力成本降低、大数据采集方面结合。 公司主要产品有:直流电源、大功率高频开关电源、大功率节能同步高频开关电源、大功率可控硅整流装置、脉冲电源、变频电源、电动汽车充电桩模块电源、电能质量产品APF、SVG以及大功率的APFC、峰谷电节能逆变器、微电网逆变器。产品广泛应用于电解、PCB电镀、冶金、氧化、着色、电泳、电化学、测试、电解气体、电解铜箔、环保电解、水处理电解、稀土电解、加热用电源、表面处理行业等领域。自2022年起,公司重点加大了在光伏、电解制氢、海浪发电等新能源领域的布局,加强了半导体晶圆晶片高精度高速电源、高纯度碳化硅衬底材料加热高精度电源、射频电源、差异化储能及新型储能方式等方面的研发。

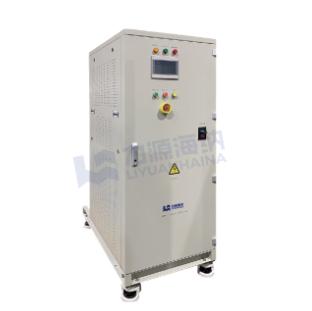

产品图片

TDSB-5000A/45V-稀土冶炼高频开关电源


产品特点

    ●  损耗低,抗干扰:采用目前先进的自适应谐振全桥PWM控制IC,具备自适应零电压延迟控制功能,辅以高效谐振电感,从而使IGBT几乎能在整个工作条件下都实现ZVS,使IGBT的损耗降低40%、同时改善了EMC特性,降低了对电网及电源本身的干扰。


    ●  体积小,精度高:选用了高频低饱和压降的大功率高电压IGBT,使第三代开关电源的工作频率比第二代开关电源的工作频率更高,减小了磁性材料的尺寸;同时低饱和压降特性也降低了IGBT损耗。


    ●  响应迅速:独创的稳宽、无反应延迟时间的热备份技术,多机同频同相并联工作当系统内某台单元机出现故障时,其余单元机能在极短时间内使输出总电流达到设定并稳定(时间 < 30ms)。




产品参数

特性类型

参数项目

技术要求

输入特性

额定输入电压

三相AC380V±10% 50HZ

符合国家电能质量要求



V

额定输入电流

AC 400A

额定输入功率

263KVA



额定输入功率因数

COSΦ≥0.95

V

输出特性

输出电压

DC  0~45V可调

输出电流

DC  0~5000A可调

稳流精度

≤1%

稳压精度

≤1%

显示精度

1A,0.1V

额定电流纹波系数

≤1%

额定输出效率

≥90%



绝缘特性

绝缘电阻

输入—输出:5MΩ

输入—机壳:5MΩ

输出—机壳;5MΩ

保护特性

具有过压、过流、过载、短路、过热等非正常情况下的自我保护功能

其他特性

噪声

≤60dB

运行状况

产品可连续满负载运行



负载等级

Ⅱ极

变压器绝缘等级

B级
