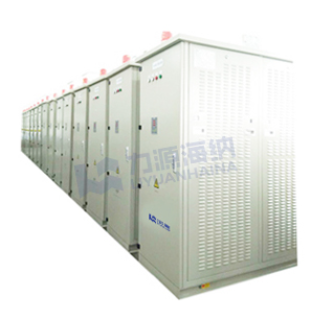

TBSB-50KA/10V电解整流柜

一体化生箔电源

产品特点

   ● 节材，节省了汇流母排材料且节省了开关电源并机柜内部的主母线。

   ● 省时，汇流母排可以在制造厂家标准化设计制作，节省了在用户现场测绘、加工及安装汇流母排的时间。

   ● 节能，由于节省了汇流母排，同时也减少了接头的数量，故降低了损耗

   ● 安装方便，并节省了安装空间，由于节省了汇流母排，即汇流母排回路短，同时汇流母排的支撑点数量少，接头数量少，故安装简洁方便。

   ● 施工安全风险小，安装施工人员只需站在混凝土基础平台上完成电源和母线安装，不需搭设脚手架，施工人员无高处作业风险。

产品参数

   ● 输入特性

          额定输入电压                  三相AC380V±10% 50~60HZ 符合国家电能质量要求

          单柜额定输入电流           AC 425A

          单柜额定输入功率           280KW

          输入功率因数                  COSΦ≥0.95

   ● 输出特性

          输出电压                         DC  0~10V

          输出电流                         DC  0~50000A

          稳流精度                         ≤0.5%

          稳压精度                         ≤0.5%

          额定电流纹波系数            ≤1%

          整流管电流储备系数         ≥3

          整流管电压储备系数         ≥5

          额定输出效率                   η＞95%

   ● 整流特性

          整流装置组成                   由结构与功能完全一致的两台25KA/10V单柜并联组成，每台单柜25KA/10V又由8个4000A/10V子单元并联组成，其中1个单元备用

          整流方式                          全波整流

   ● 绝缘特性

          绝缘强度                          输入—输出：AC1000V,10mA,1分钟;输入—机壳：AC1000V, 10mA,1分钟

          绝缘电阻                          输入—输出：≥5MΩ;输入—机壳：≥5MΩ;输出—机壳；≥5MΩ

   ● 保护特性                          过电压、过电流、短路、缺相、过热、水温、水压、漏水等保护功能

   ● 其他特性

          噪       声                          ≤60Db

          MTBF                               ≥50000h

          变压器绝缘等级                 B级

          运行状况                          产品可连续满负载运行

          重       量                          1100KG(单柜)

          高压放电时间                    断电后3秒
