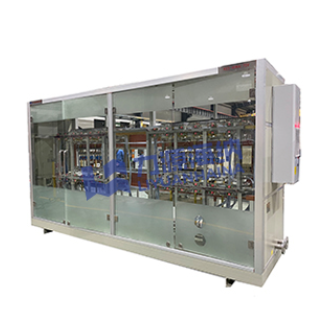

电解铜整流柜电源

电解铜、电解铅锌、电解铝、电解镁

产品特点

   ● 输出电流：0~45000A DC （可定制）
   ● 输出电压：0~210V DC  (可定制)
   ● 脉波数：24脉波整流

   ● 选用通态门槛电压低的可控硅：从而降低功耗，提高整流效率。根据整流柜的损耗计算可以看出，可控硅的损耗占整流柜总损耗的比重很大，而通态门槛电压对可控硅的损耗影响很大。所以，尽量选用通态门槛电压低、性能稳定可靠的可控硅。

   ● 尽量减少整流桥臂的并联元件数量：由于可控硅的特性不一致，每只可控硅的通态门槛电压也不能做到完全一样，为此造成整流桥臂并联元件之间导电不平衡，并联元件越多，导电不平衡差距越大。所以尽可能选取正向平均电流大的可控硅，减少整流桥臂的并联元件数量，提高整流桥臂的均流系数。

   ● 采用均流电抗器进行强迫均流：在同一桥臂的2只可控硅之间，增加由本公司自行研制的低功耗均流电抗器进行强迫均流，均流系数高达0.96以上（不采用均流电抗器时，均流系数为0.85~0.88），提高了整流效率。

产品参数

   ● 整流器类型            可控硅整流器

   ● 脉波数                   电解整流机组24脉波

   ● 设备使用地点         室内

   ● 网侧输入电压         10KV±5%，50±0.2 Hz，3PH

   ● 整流电联接型式      双反星型

   ● 调压范围                有载开关27级粗调，可控硅0~100%细调

   ● 冷却方式                纯水-水冷

   ● 进、出线方式         阀侧后下侧进线，直流输出柜顶出线

   ● 近程控制                SIEMENS公司S7-1500 PLC控制，TP1500 Comfort 15.4英寸触摸屏操作

   ● 远程控制

           与电解生箔车间DCS系统和生产调度数据传输接口，提供OPC或Profibus-DP协议接口及通讯接头

   ● 触发控制方式         软件触发方式，构成在线式热备用无扰切换，并可由整流柜后台系统控制

   ● 稳流精度                恒流控制，稳流精度优于±0.1％

   ● 负载等级                Ⅱ级（100％连续，125％ 10分钟,150％ 1分钟）

   ● 整流效率                99.34%（电解）

   ● 均流系数                ≥0.96

   ● 功率因数                额定负荷时≥0.93

   ● 抗干扰能力            具有良好的抗击雷电及外来电磁干扰能力

   ● 抗电网波动能力      具有抵抗外围电网发生大于50%低电压及小于0.1秒波动能力

   ● 噪       声                ＜60dB
