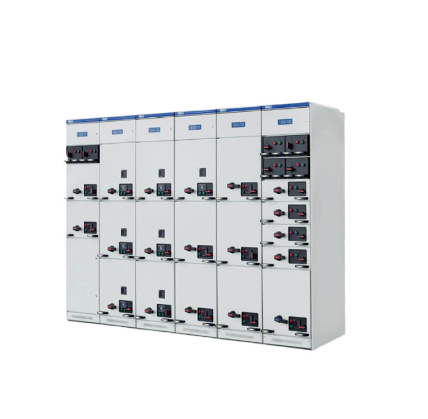

MNS低压抽出式开关设备
概述
MNS低压抽出式开关设备是一种模块化柜式，使用标准模块进行工厂组装（FBA）。该系列低压抽出式开关设备适用于电厂、变电站、石油化工、冶金和轧钢、交通能源、轻工和纺织等厂矿、居民区、高层建筑等场所。用作交流50-60HZ、额定工作电压交流660V及以下电力系统的配电设备，用于电力转换、分配和控制。
模型含义
| M | N | S |
| 模块化、模块化 | 新增功能 | 系统 |
使用环境
• 环境空气：温度不高于+40°C，不低于-5°C，其24小时内平均温度不高于+35°C。
• 大气条件：空气清洁，最高温度+40°C时相对湿度不超过50%，较低温度时允许较高相对湿度，如+20°C时90%， 但应考虑温度变化，偶尔可能会发生冷凝。
• 海拔高度不超过2000m。
• 如果不能满足上述使用条件，用户和制造商应协商解决。
• 本装置用于海上石油钻井平台和核电站时，应单独签订技术协议。
主要特点
• 紧凑的设计：较小的空间可以容纳更多的功能单元。
• 结构通用性强，组装灵活。模量为25mm的C型材可以满足各种结构形式、防护等级和使用环境的要求。
• 标准模块设计：可由保护、作、转换、控制、调整、测量、指示等标准单元组成。用户可以根据自己的需要选择组装它们。200多个装配件可用于组装不同方案的橱柜结构，形成固定隔断或抽屉单元。
• 安全：大量采用高强度阻燃工程塑料部件，有效增强防护和安全性能。
• 技术性能高：主要参数达到当代国际水平。
• 压缩空间：立体度高，可大大压缩预制件的存放和运输空间。
• 易于组装：不需要特殊和复杂的工具。
主要技术参数
| 项目 | 单位 | 参数 |
| 额定绝缘电压 | V/交流 | 690 |
| 额定工作电压 | V/交流 | 400 |
| 额定脉冲耐压 | 千伏 | 8 |
| 额定频率 | 赫兹 | 50-60 |
| 主母线最大工作电流 | 一个 | 6300 |
| 主母线短时耐受电流 | 嘉 | 100 |
| 主母线峰值耐受电流 | 嘉 | 220 |
| 配电母线（垂直母线）最大工作电流 | 一个 | 1200、2000 |
| 配电母线（垂直母线）短时峰值电流 | 嘉 | 176 |
| 保护级别 | IP3X-IP4X级 |
开关柜式
电力中心柜（PC）
采用固定安装抽屉式开关，630A至6300A各种高分断能力，结构先进，智能断路器。
功率因数自动补偿柜（MDS-J）、电机控制中心柜（MCC）
•抽屉式
由大小抽屉组装而成，各电路主开关采用高分断成型壳断路器或带熔断器的旋转负载开关。
• 固定式
MCC柜的功能单元采用固定安装插入式塑壳断路器的方式，断点明显，安全性增强，具有固定柜可靠性好的优点。功能单元由钢板隔开，彼此独立。机组结构紧凑，容量大，功能强。各种类型的功能单元可以组装在一个机柜中，也可以混合组装。有效高度为72E，可根据方案自由组合。
抽屉类型
有五种标准尺寸，均基于 8E （200mm） 高度：
• 8E/4：4 个抽屉单元组装在 8E 高度空间内。
• 8E/2：2 个抽屉单元组装在 8E 高度空间内。
- 8E：1个抽屉单元组装在8E高度空间内。
- 16E：1 个抽屉单元组装在 16E（400 毫米）高度的空间内。
• 24E：1 个抽屉单元组装在 24E （600 mm） 高度的空间内。
五个抽屉单元可以作为单个组件组装在一个柜子中，也可以作为混合组件组装。表中显示了机柜中单个组件中可容纳的最大固定单元数量。
| 抽屉式 | 8E/4 | 8E/2 | 8E | 16E | 24E |
| Maximum number of units | 26 | 18 | 9 | 4 | 3 |
Fixed type
Standard sizes are based on 8E (200 mm) height:
• 8E: 1 unit is assembled in 8E height space.
• 16E: 1 unit is assembled in 16E (400 mm) height space.
• 24E: 1 unit is assembled in 24E (600 mm) height space.
• 8E/2: 2 units are assembled in 8E height space.
• 8E/4: 4 units are assembled in 8E height space.
Each unit can be assembled individually in one cabinet, or mixed and assembled in one cabinet. Maximum number of drawer units. See table
| 抽屉式 | 8E/4 | 8E | 16E | 24E |
| 最大单位数量 | 26 | 9 | 4 | 3 |
柜体结构
开关柜的基本结构由C型型材组装而成。C型型材采用E=25mm钢板作为模块安装孔，采用自攻螺钉和8.8级螺栓组装而成。所有橱柜框架和内部隔断均镀锌。周围门板和侧板采用粉末涂层，有效安装高度为72E。机柜的基本结构如图2所示。机柜的基本尺寸如表3所示。
