华瑞变压器主要产品包括：10KV级无励磁稳压变压器;35KV级低损耗有载稳压变压器;SCB系列树脂绝缘干式电力变压器;SG（B）系列非封装H级干式电力变压器;SH15-M密封非晶合金电力变压器系列;电炉变压器;箱式变电站及成套高低压配电设备。其中，油浸式变压器在国家质量监督检验检疫总局委托电力行业电气设备质量检测中心进行的抽检中获得了良好的评价。华瑞变压器致力于稳定和提高变压器、箱变器、高低压配电成套产品的质量。拥有完善的质量管理体系和先进的供应链管理水平，确保产品过程从客户确定到交货验收的每一步环节高效、规范、可控，让客户放心购买和使用。
产品图片

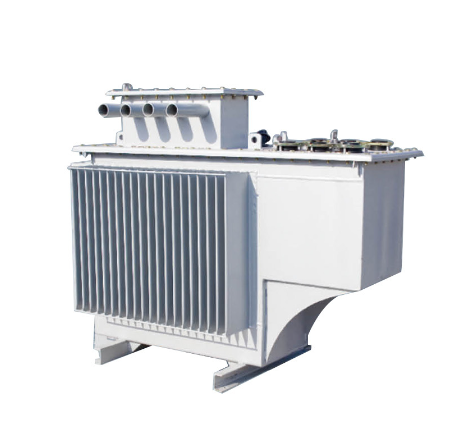

贴片地下变压器
产品介绍
地下变压器是一种紧凑的配电设施，将变压器、保护保险丝等安装在同一油箱中。井下变压器是一种可以安装在坑内的变压器，可以满足单环网高压供电的需要。适用于道路、桥梁、机场、隧道、景区等长距离、小负载的高压输出系统。
模型含义
| S | 口 | M | - | D | - | 口 | / | 口 |
| 三相 | 性能级别代码 | 全密封 | 埋 | 额定容量 （千伏） | 额定高压侧 电压（kV） |
使用
条件 • 海拔不超过1000M
• 环境温度+40°C
• 低温-25°C
• 日平均气温+30°C
• 年平均气温+20°C
• 坑内运行条件：浸水超过变压器顶盖平面1米，运行可达120天
“注：根据用户需要，环网式地理变压器可增加四位负荷开关，终端式可增加二位负荷开关。
主要技术参数
额定电压 （千伏） | 电压组合和分接范围 | 链接组标签 | 损耗（KW） | 空载电流（%） | 短路阻抗（%） | |||
| 高压（kV） | 高压分接范围% | 低压（KV） | 空载 | 负荷 | ||||
| 30 | 6 6.3 6.6 10 10.5 | ±2×2.5或±5 | 0.4 | Dyn11或Yyno | 100 | 600 | 1.2 | 4.0 |
| 50 | 135 | 870 | 1.1 | |||||
| 63 | 155 | 1040 | 1.1 | |||||
| 80 | 175 | 1200 | 1.1 | |||||
| 100 | 205 | 1500 | 1 | |||||
| 125 | 240 | 1750 | 1 | |||||
| 160 | 275 | 2100 | 1 | |||||
| 200 | 330 | 2500 | 1 | |||||
| 250 | 400 | 2950 | 0.9 | |||||
| 315 | 475 | 3500 | 0.9 | |||||
| 400 | 570 | 4200 | 0.9 | |||||
| 500 | 680 | 5000 | 0.8 | |||||
| 630 | 805 | 6000 | 0.8 | 4.5 | ||||
| 800 | 980 | 7200 | 0.8 | |||||
| 1000 | 1155 | 1000 | 0.7 | |||||
| 1250 | 1365 | 11800 | 0.7 | |||||
| 1600 | 1645 | 14000 | 0.6 | |||||
