DFW-12户外开闭所(环网箱)
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
福乐电气有限公司一家是专业从事电力变压器,高低压开关柜及配套产品的生产制造、科研开发、产品销售为一体的企业,公司坐落于中国电器之都-柳市镇七里港工业区。多年来,公司形成了一套完整的研发、生产销售、服务为一体的经营模式,是国内变压器行业的领先企业。
企业凭借国内先进的技术、生产及检测设备,按照ISO9000质量认证体系的运行标准,采用计算机辅助设计,为客户提供符合各类不同使用场景的环保、节能、低碳的优质产品,以满足市场和不同客户根本要求。产品达到了IEC和国家标准。目前公司生产的S11、S13、S20、S22系列10kV级、20kV级、35kV级油浸式变压器;SCB10、SCB13、SCB14、SCB18系列10kV级,20kV级和35kV级环氧浇注干式电力变压器;SH15、SCBH15、SCBH17型非晶合金电力变压器;YB预装式变电站;ZGS型组合式变电站;光伏发电升压式变压器、高过载变压器、有载调容调压变压器。产品分别通过国家电器产品质量监督检验中心、并获得注册型号备案证书。产品还通过中国质量认证中心能效产品,国家电能认证中心的PCCC产品认证。
产品图片

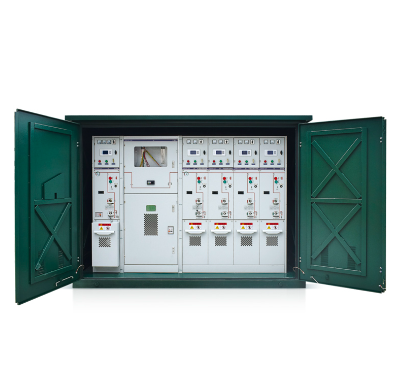

DFW-12户外开闭所(环网箱)
产品概述
户外环网柜采用真空开关作为开断装置,SF6气体共箱式绝缘,结构紧凑,占地面积小,外形美观,可与周围环境协调配合。由于采用了全密封、全绝缘理念,环网柜内所有开关部分,含所有高压带电体及机构部分完全密封于主箱体内,不受凝露及外界污秽环境影响;主箱体防护等级可达IP67,配备库柏防水型可触摸电缆头,能有效防御雨水多发区的偶发性洪水侵害。
型号及特点
正常使用条件Normalservice conditions
● 周围环境温度上限+40℃℃,下限-15°C;
● 海拔高度不大于1000m;
● 相对温度日平均值不大于95%,月平均值不大于90%;无火灾、爆炸危险及剧烈振动的场所;
● 周围空气无腐蚀性或可燃性气体,水蒸汽和导电性尘埃等明显污染。
技术参数
名称 Description | 单位 Unit | 真空负荷开关 Load switch | 真空断路器 Vacuum circuit breaker |
额定电压Rated voltage | kV | 12 | 12 |
额定电流Rated current | A | 630 | 630 |
1分钟工频耐压1 minute power frequency withstand Voltage | kV | 42 | 42 |
雷电冲击耐压(BlL) Lightning impulse withstand voltage (BIL) | kV | 95 | 95 |
15分钟直流耐压15 minutes DC withstand voltage | kV | 53 | 53 |
零表压1分钟工频耐压 Zero gauge pressure 1 minute power frequency withstand voltage | kV | 38 | 38 |
二次回路工频耐压(1分钟) Secondary circuit power frequency withstand voltage (1 minute) | V | 2000 | 2000 |
电动操作电源电压Electric operation power supply voltage | V | DC24 | DC24 |
额定负荷开断电流Rated load breaking current | A | 630 | 630 |
额定电缆充电开断电流Rated cable charging breaking current | A | 10 | 10 |
额定短路开断电流Rated short-circuit breaking current | kA | 20 | 20 |
额定短路关合电流Rated short-ci「cuit making current | kA | 50 | 50 |
额定短时耐受电流,3秒Rated short-time withstand current, 3 s | kA | 20 | 20 |
额定峰值耐受电流Rated peak withstand current | kA | 50 | 50 |
机械寿命Mechanical life | 次 | 10,000 | 10,000 |
SF6气体额定压力(20°() Rated pressure of SF6 gas (20°C) | 0.035 | 0.035 | |
SF6气体年泄漏率%SF6 gas annual leakage rate% | Mpa | <0.1 | <0.1 |
技术参数
名称 Description | 单位 Unit | 真空负荷开关 Load switch | 真空断路器 Vacuum circuit breaker |
额定电压Rated voltage | kV | 12 | 12 |
额定电流Rated current | A | 630 | 630 |
1分钟工频耐压1 minute power frequency withstand Voltage | kV | 42 | 42 |
雷电冲击耐压(BlL) Lightning impulse withstand voltage (BIL) | kV | 95 | 95 |
15分钟直流耐压15 minutes DC withstand voltage | kV | 53 | 53 |
零表压1分钟工频耐压 Zero gauge pressure 1 minute power frequency withstand voltage | kV | 38 | 38 |
二次回路工频耐压(1分钟) Secondary circuit power frequency withstand voltage (1 minute) | V | 2000 | 2000 |
电动操作电源电压Electric operation power supply voltage | V | DC24 | DC24 |
额定负荷开断电流Rated load breaking current | A | 630 | 630 |
额定电缆充电开断电流Rated cable charging breaking current | A | 10 | 10 |
额定短路开断电流Rated short-circuit breaking current | kA | 20 | 20 |
额定短路关合电流Rated short-ci「cuit making current | kA | 50 | 50 |
额定短时耐受电流,3秒Rated short-time withstand current, 3 s | kA | 20 | 20 |
额定峰值耐受电流Rated peak withstand current | kA | 50 | 50 |
机械寿命Mechanical life | 次 | 10,000 | 10,000 |
SF6气体额定压力(20°() Rated pressure of SF6 gas (20°C) | 0.035 | 0.035 | |
SF6气体年泄漏率%SF6 gas annual leakage rate% | Mpa | <0.1 | <0.1 |
