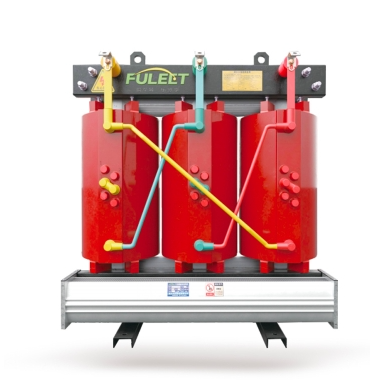

SC(B)□-□/□系列树脂绝缘干式变压器

产品概述

树脂绝缘干式变压器是我公司引进国外先进技术，自主开发了SC10、SCB13系列以及SC11、SCB18系列带填料薄绝缘干式变压器，由于线圈被环氧树脂包封，所以难燃，防火、防爆、免维护，无污染，体积小，可直接安装在负荷中心。同时科学合理的设计和浇注工艺，使产品局部放电量更小，噪声低，散热能力强，在强迫风冷条件下可以在125%额定负载下长期运行，并配有智能温控仪，具有故障报警，超温报警，超温跳匣以及黑匣子功能，并通过RS485串行接口与计算机相连，可以集中监视和控制。

由于我公司干式变压器具有以上特点，因此广泛应用于输变电系统，如宾馆饭店，机场，高层建筑，商业中心，住宅小区等重要场所，以及地铁，冶炼，电厂，轮船，海洋钻井平台等环境恶劣场所。

型号及特点

性能技术指标

产品标准：GB/T 10228-2015, GB 1094.11-2007, GB 20052-2020
额定高压：10(11,10.5, 6.6, 6.3, 6)kV
额定低压：0.4kV
联结组别：Dyn11或Yyn0
高压分接范围：±5%或±2x2.5%
绝缘水平：LI75AC35/LI0AC5
频率：50Hz

高压绕组

高压绕组用带填料环氧树脂真空浇注，局放量小，线圈电气强度高，绕组内外壁用玻璃纤维网格板增强，增加了线圈的机械强度，提高了产品抗突发短路的能力，线圈永不开裂。

低压绕组

低压绕组采用箔式结构，解决了用线绕时轴向螺旋角问题，使安匝更平衡，同时线圈采用轴向冷却风道，增强了散热能力，绕组层间采用了DMD环氧树脂预浸布，整体固化成形。

铁芯

铁芯选用进口优质冷扎硅钢片，三阶全斜接缝结构，芯柱采用F级无纬带绑扎，铁芯表面采用环氧树脂包封，降低了空载损耗，空载电流和铁芯噪声，夹件和紧固件经特殊表面处理，使产品外观质量有了进一步提高。

温控系统和风冷系统

采用横流顶吹式冷却风机，该冷却风机具有噪声小，风压高，外形美观等特点，增强了变压器的过载能力。温度控制采用智能温控仪，提高了变压器运行安全可靠性。

保护外壳和出线母排

保护外壳对变压器作进一步的安全保护，防护等级有IP20、IP23等，外壳材料有铝合金、冷轧钢板，不锈钢等供用户选择。
低压出线标准母线排出线，侧出线和顶出线均可，也可为用户设计特殊出线方式。

技术参数
