XL-21 型动力配电箱
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
产品图片

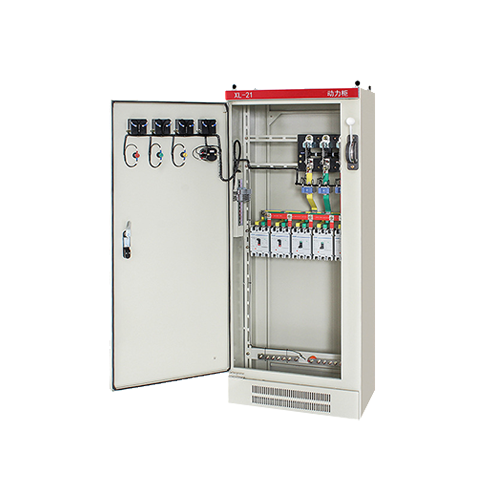

XL动力柜

正常使用条件
1、环境温度:-50℃~ +40℃,且 24H 内的平均温度不超过 +36℃;
2、海拔高度:不超过 2000m:
3、相对湿度:在周围空气湿度为 +40℃时不超过 50%;在较低湿度下可以有较高的相对湿度(如:+20C 时为 90%),考虑到温度的变化允 许产生适度的凝霜:
4、设备安装时与垂直面的倾斜度应不超过 5°,设备应安装在无剧烈震动、无冲击及无腐蚀的场所。
产品结构
XL(F)-21 型低压动力配电箱系户内靠墙安装,单面前开门的配电装置。其基本结构采用钢板弯制及角钢焊接而成。前右侧可装设刀开关操作手柄,作为电源切断与接通操作之用箱门上可装设操作 按钮,指示灯及显示仪表,打开箱后,配电箱内部设备全为敞露,便于检修维护。本配电箱装有空气断路器,熔断器作为短路保护外,还装有接触器和热继电器。门与壳体均焊有接地螺钉,确保 壳体与地连接可靠。
正常使用条件
1、环境温度:-50℃~ +40℃,且 24H 内的平均温度不超过 +36℃;
2、海拔高度:不超过 2000m:
3、相对湿度:在周围空气湿度为 +40℃时不超过 50%;在较低湿度下可以有较高的相对湿度(如:+20C 时为 90%),考虑到温度的变化允 许产生适度的凝霜:
4、设备安装时与垂直面的倾斜度应不超过 5°,设备应安装在无剧烈震动、无冲击及无腐蚀的场所。
产品结构
XL(F)-21 型低压动力配电箱系户内靠墙安装,单面前开门的配电装置。其基本结构采用钢板弯制及角钢焊接而成。前右侧可装设刀开关操作手柄,作为电源切断与接通操作之用箱门上可装设操作 按钮,指示灯及显示仪表,打开箱后,配电箱内部设备全为敞露,便于检修维护。本配电箱装有空气断路器,熔断器作为短路保护外,还装有接触器和热继电器。门与壳体均焊有接地螺钉,确保 壳体与地连接可靠。
