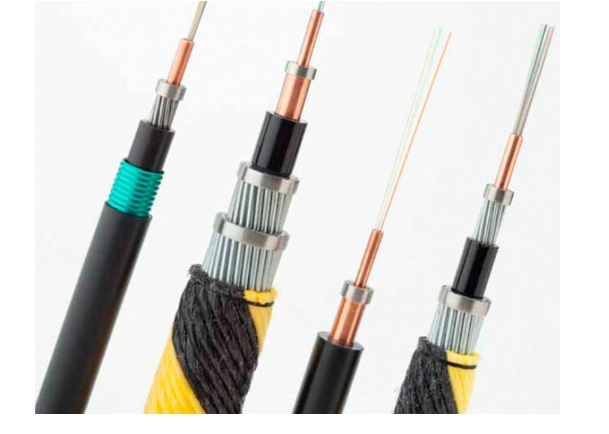

产品图片

产品详情

简介

同轴电缆从用途上分可分为基带同轴电缆和宽带同轴电缆（即网络同轴电缆和视频同轴电缆）。同轴电缆分50Ω基带电缆和75Ω宽带电缆两类。基带电缆又分细同轴电缆和粗同轴电缆。基带电缆仅仅用于数字传输，数据率可达10Mbps。

同轴电缆(Coaxial Cable)是指有两个同心导体，而导体和屏蔽层又共用同一轴心的电缆。最常见的同轴电缆由绝缘材料隔离的铜线导体组成，在里层绝缘材料的外部是另一层环形导体及其绝缘体，然后整个电缆由聚氯乙烯或特氟纶材料的护套包住。

二、参数指标

1、主要电气参数

1)同轴电缆的特性阻抗 同轴电缆的平均特性阻抗为50±2Ω,沿单根同轴电缆的阻抗的周期性变化为正弦波,中心平均值±3Ω,其长度小于2米。

2)同轴电缆的衰减 一般指500米长的电缆段的衰减值。当用10MHz的正弦波进行测量时,它的值不超过8.5db(17db/公里);而用5MHz的正弦波进行测量时,它的值不超过6.0db(12db/公里)。

3)同轴电缆的传播速度 需要的最低传播速度为0.77C(C为光速)。

4)同轴电缆直流回路电阻 电缆的中心导体的电阻与屏蔽层的电阻之和不超过10毫欧/米(在20℃下测量)。

2、同轴电缆的物理参数

同轴电缆是由中心导体、绝缘材料层、网状织物构成的屏蔽层以及外部隔离材料层组成．

同轴电缆具有足够的可柔性,能支持254mm(10英寸)的弯曲半径。中心导体是直径为2.17mm±0.013mm的实芯铜线。绝缘材料必须满足同轴电缆电气参数。屏蔽层是由满足传输阻抗和ECM规范说明的金属带或薄片组成,屏蔽层的内径为6.15mm,外径为8.28mm。外

隔离材料一般选用聚氯乙烯(如PVC)或类似材料。

3、对电缆进行测试的主要参数有：

(1) 导体或屏蔽层的开路情况。

(2)导体和屏蔽层之间的短路情况。

(3)导体接地情况。

(4)在各屏蔽接头之间的短路情况。

型号规格和主要参数

主要应用范围

主要应用范围如：设备的支架连线，闭路电视(CCTV)，共用天线系统(MATV) 以及彩色或单色射频监视器的转送。这些应用不需要选择有特别严格电气公差的精密视频同轴电缆。视频同轴电缆的特征电阻是75 欧姆，这个值不是随意选的。物理学证明了视频信号最优化的衰减特性发生在77 欧姆。在低功率应用中，材料及设计决定了电缆的最优阻抗为75 欧姆。

标准视频同轴电缆既有实心导体也有多股导体的设计。建议在一些电缆要弯曲的应用中使用多股导体设计，如CCTV 摄像机与托盘和支架装置的内部连接，或者是远程摄像机的传送电缆。还包括监控设备。

安装方法

同轴电缆一般安装在设备与设备之间。在每一个用户位置上都装备有一个连接器，为用户提供接口。接口的安装方法如下：

(1)细缆 将细缆切断，两头装上BNC头，然后接在T型连接器两端。

(2)粗缆 粗缆一般采用一种类似夹板的Tap装置进行安装，它利用Tap上的引导针穿透电缆的绝缘层，直接与导体相连。电缆两端头设有终端器,以削弱信号的反射作用。
