煤矿用移动橡套软电缆
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
产品图片

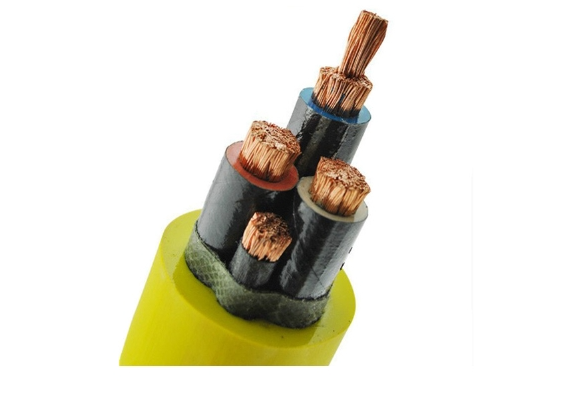

煤矿用移动橡套软电缆
产品详情
用途
适用于额定电压0. 66/1. 14kV及以下各种井下移动设备的电源连接。
工作条件
1面额定电压0.38/0.66kV和0.66/1.14kV。
2电缆导体的长期允许工作温度为65C。
3电缆的最小弯曲半径为电缆直径的6倍。
4 黄色护套电缆不得在日光下长期暴露。
规格和主要参数
规格和主要参数 电缆型号 芯线外径（mm） 绝缘外径（mm） 电缆外径（mm） 衰减常数（bB/100m） 30（MHz） 200（MHz） 800（MHz） SYKV-75-5 1.10 4.7 7.3 4.1 11 22 SYKV-75-9 1.90 9.0 12.4 2.4 6 12 SYKV-75-12 2.60 11.5 15.0 1.6 4.5 10 SSYKV-75-5 1.00 4.8 7.3 4.2 11.5 23 SSYKV-75-9 1.90 9.0 13.0 2.1 5.1 11 SIOV-75-5 1.13 5.0 7.4 3.5 8.5 17 SIZV-75-5 1.20 5.0 7.3 4.5 11 22 SYDY-75-9 2.20 9.0 11.4 1.7 4.5 9.2 SYDV-75-12 3.00 11.5 14.4 1.2 3.4 7.1 SDVC-75-5 1.00 4.8 6.8 4 10.8 22.5 SDVC-75-7 1.60 7.3 10.0 2.6 7.1 15.2 SDVC-75-9 2.00 9.0 12.0 2.1 5.7 12.5 SDVC-75-12 2.60 11.5 14.4 1.7 4.5 10
煤矿用电缆额定电流
0.66/1.14 kV挪动软电缆规格：3×10＋1×10 3×16＋1×10 3×25＋1×16 3×35＋1×16 3x50+1x16 3x70+1x16 3x95+1x25 3x120+1x35 3x25+1x50
注：例3x25+1x16表示：动力线芯3x25;地线芯1x16
矿用电缆是煤矿用阻燃电缆的通称
煤矿用移动动类软电缆工作电压：
额定电流用U0/U表明，企业为kV。U0表明任一主绝缘导体与“地”(金属材料屏蔽掉、金属材料套或周边物质)中间的电压有效值；U为多芯式电缆线或单芯电缆线系统软件随意两相电导体中间的电压有效值。
交流系统中，电缆线的额定电压应最少相当于应用电缆线的系统的标称电压，这一标准对U0和U值均可用。
移动类软电缆取名标准：
移动类软电缆的取名由七部分构成：在其中：第一、第二、第三、第四、第五一部分组成电缆线的型号规格；第六、第七、第八一部分组成电缆线的规格型号。
第一部分：用英文大写字母M表明煤矿用电缆的系列产品编号。
第二部分：应用应用特点编号，体现电缆线所应用的场所，
C：采煤机用，D，超低温自然环境用，M：帽灯用， Y：煤矿开采机器设备（挪动）用，Z：手电钻用。
第三部分：电缆线的特点编号，B：手工编织提升；J监控或輔助铜芯电缆；P：非金属材料屏蔽掉；PT：金属材料屏蔽掉；Q：轻形；R：绕包提升。
第四部分成原材料特点编号，用E表明绝缘层或护线套选用聚氨酯弹性体原材料。绝缘层和护线套均选用硫化橡胶时本一部分省去。E，聚氨酯弹性体原材料
第五部分：表明额定电流U0／U，企业为KV（kV）。
第六部分：表明驱动力线芯数*允差截面，二者之间以“×”联接。允差截面企业为平方毫米（mm2）
第七部分：表明接地线芯数*允差截面，二者之间 以“×”联接。允差截面企业为平方毫米（mm2）。
第八部分：表明等分线芯数*允差截面，二者之间以“×”联接。允差截面企业为立方毫米（mm2）。
第四部分和第五部分中间用“-”联接；第六部分、第七部分、第八部分中间用“+”联接。
移动类软电缆芯规格型号：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240、300、400、
MYPTJ-----矿用移动屏蔽掉金属材料监控橡套软电缆
MYP-------矿用移动屏蔽掉橡套电缆(0.66/1.14)
MCP--------矿用采煤机专用型电缆线(采煤机屏蔽掉橡套软电缆）
MYJV22-------矿用聚乙烯绝缘层高密度聚乙烯护线套双钢链铠装电缆
