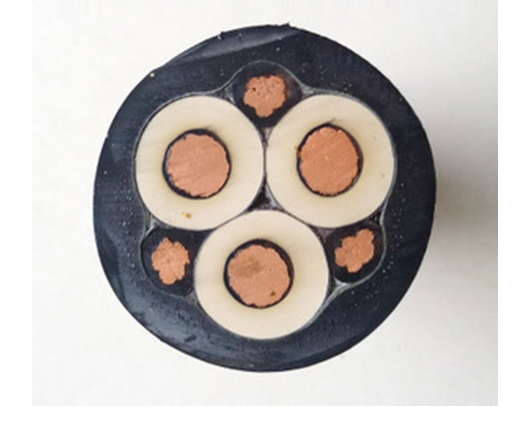

UGEFP高压盾构机电缆

产品详情

产品简介

盾构机高压电缆使用特性： 电缆的额定电压为6kv；

电缆的长期工作温度为+65℃。

电缆的最小弯曲半径为电缆直径的6倍。

UGFP电缆护套采用的氯丁胶或以氯丁胶为主的混合橡皮，耐油性和不延燃性不作考核。

用 途

交流额定电压6kv及以下移动配电装置及矿山采掘机械；起重运输机械等。

使用特性

电缆的额定电压为6kv；

电缆的长期工作温度为+65℃。

电缆的最小弯曲半径为电缆直径的6倍。

电缆的规格应符合表1规定

芯数×截面 导体结构 根数/线径 绝缘标称厚度 护套标 称厚度 标称外径 电线主芯直流电阻

欧/千米

主线芯 地线芯

ugf 3×6+1×6 84/0.30 4.5 1.4 6.0 40.3 3.30

ugf 3×10+1×10 84/0.40 4.5 1.6 6.0 43.8 1.91

ugf 3×16+1×16 126/0.40 4.5 1.6 6.0 46.8 1.21

ugf 3×25+1×16 196/0.40 4.5 1.6 6.0 49.3 0.78

ugf 3×25+1×16 276/0.40 4.5 1.6 6.0 52.0 0.554

型号

技术参数

技术性能

20℃时导体直流电阻见表1。

成品电缆线芯间的绝缘电阻，换算到长度1km，温度为20℃，应不小于100兆欧。

成品电缆的主线芯间及主线芯与接地线间，应能经受交流50赫兹15000伏电压试验5分钟不击穿。

存放注意

A、防止水分潮气侵入电缆；

B、防止严重弯曲及其他机械损伤；

C、防止高温及在阳光下曝晒。

盾构机工作原理

用盾构法的机械进行隧洞施工具有自动化程度高、节省人力、施工速度快、一次成洞、不受气候影响、开挖时可控制地面沉降、减少对地面建筑物的影响和在水下开挖时不影响地面交通等特点，在隧洞洞线较长、埋深较大的情况下，用盾构机施工更为经济合理。

盾构机的基本工作原理就是一个圆柱体的钢组件沿隧洞轴线边向前推进边对土壤进行挖掘。该圆柱体组件的壳体即护盾，它对挖掘出的还未衬砌的隧洞段起着临时支撑的作用，承受周围土层的压力，有时还承受地下水压以及将地下水挡在外面。挖掘、排土、衬砌等作业在护盾的掩护下进行。

扩展资料

盾构机问世至今已有近200年的历史，其始于英国，发展于日本、德国。40年多来，通过对土压平衡式、泥水式盾构机中的关键技术，如盾构机的有效密封。

确保开挖面的稳定、控制地表隆起及塌陷在规定范围之内，刀具的使用寿命以及在密封条件下的刀具更换，对一些恶劣地质如高水压条件的处理技术等方面的探索和研究解决，使盾构机有了很快的发展。

盾构机尤其是土压平衡式和泥水式盾构机在日本由于经济的快速发展及实际工程的需要发展很快。德国的盾构机技术也有独到之处。

尤其是在地下施工过程中，保证密封的前提以及高达0.3MPa气压的情况下更换刀盘上的刀具，从而提高盾构机的一次掘进长度。德国还开发了在密封条件下，从大直径刀盘内侧常压空间内更换被磨损的刀具。
