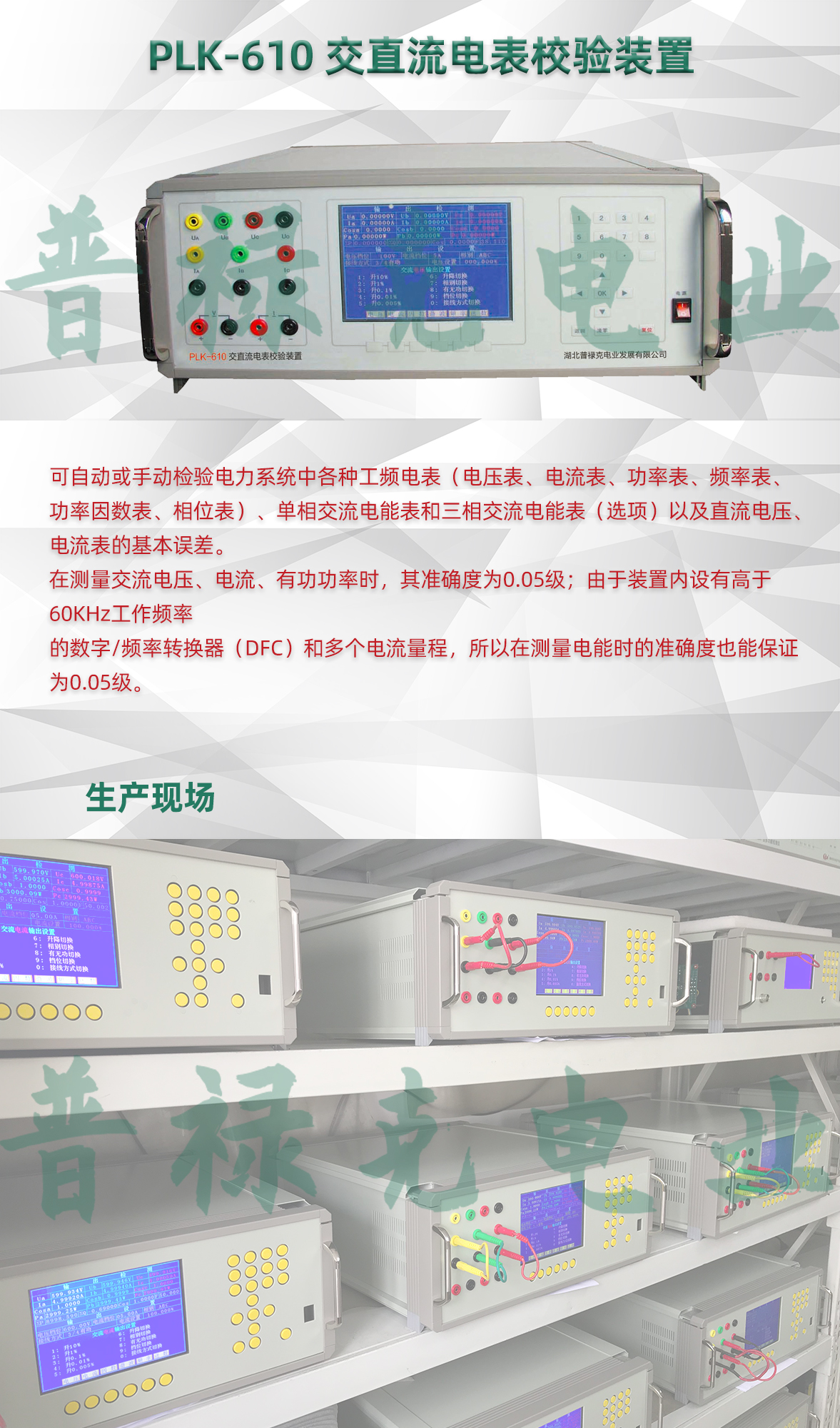

产品图片

1．可自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位

表）、单相交流电能表和三相交流电能表（选项）以及直流电压、电流表的基本误差。

2．在测量交流电压、电流、有功功率时，其准确度为0.05级；由于装置内设有高于60KHz工作频率

的数字/频率转换器（DFC）和多个电流量程，所以在测量电能时的准确度也能保证为0.05级。

3．可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。

4．设有RS-232 接口或USB接口。通过上位机软件，由PC控制本装置可进行自动或手动检验，并对结果进行处理和管理。

5．设有大容量的非易失性存贮器，可存贮300块被检表的检测原始数据，以供查阅和上传。

工频交流输出

    ·电压量程   50V、100V、200V、400V、600V（800V可选），每相最大输出容量  　20VA；

    ·电流量程　0.5A、1A、2.5A、5A、10A、20A，每相最大输出容量　  20VA；

    ·电压、电流调节范围      0～130%，

                调节细度      5×10－5；

    ·电压、电流、有功功率及电能准确度     0.05%；

    ·无功功率及电能准确度                 0.1%；

    ·电流对同名相电压的相位准确度        0.05°；

    ·频率   调节范围                      45～65Hz，

             调节细度　　　　　            0.001Hz，

             调定值准确度　　              0.01Hz；

    ·相位　调节范围　　0～359.99°，   调节细度  　0.01°，   调定值准确度    0.05°；

    ·电压、电流输出波形失真度    ≤0.3%；

   ·电压、电流及功率输出稳定度    ≤0.01%/60s (峰－峰值)

       ·谐 波    2～31次，    幅  度   0～20%，   相位细度    0.01°·N（N为谐波次数）。

   直流输出

    ·电压量程    75mV、75V、150V、300V、500V、1000V，最大输出容量    20W；

    ·电流量程    0.5A、1A、2.5A、5A、10A、20A，最大输出容量    20W；

     ·电压、电流调节范围    0～120%（1000V除外），

                    调节细度    5×10－5；

     ·电压、电流输出稳定度    ≤0.01%/60s（峰－峰值）；

     ·电压调定值准确度    0.05%；

     ·电流调定值准确度    0.1%；

     ·75mV输出（负载≥5Ω）准确度　0.1%。

工作电源    单相  220V±10%，50Hz±5%。

使用环境　　温度  20℃±10℃，相对湿度  ≤85%RH。

体积重量　　460×460×175mm3，约20kg。
