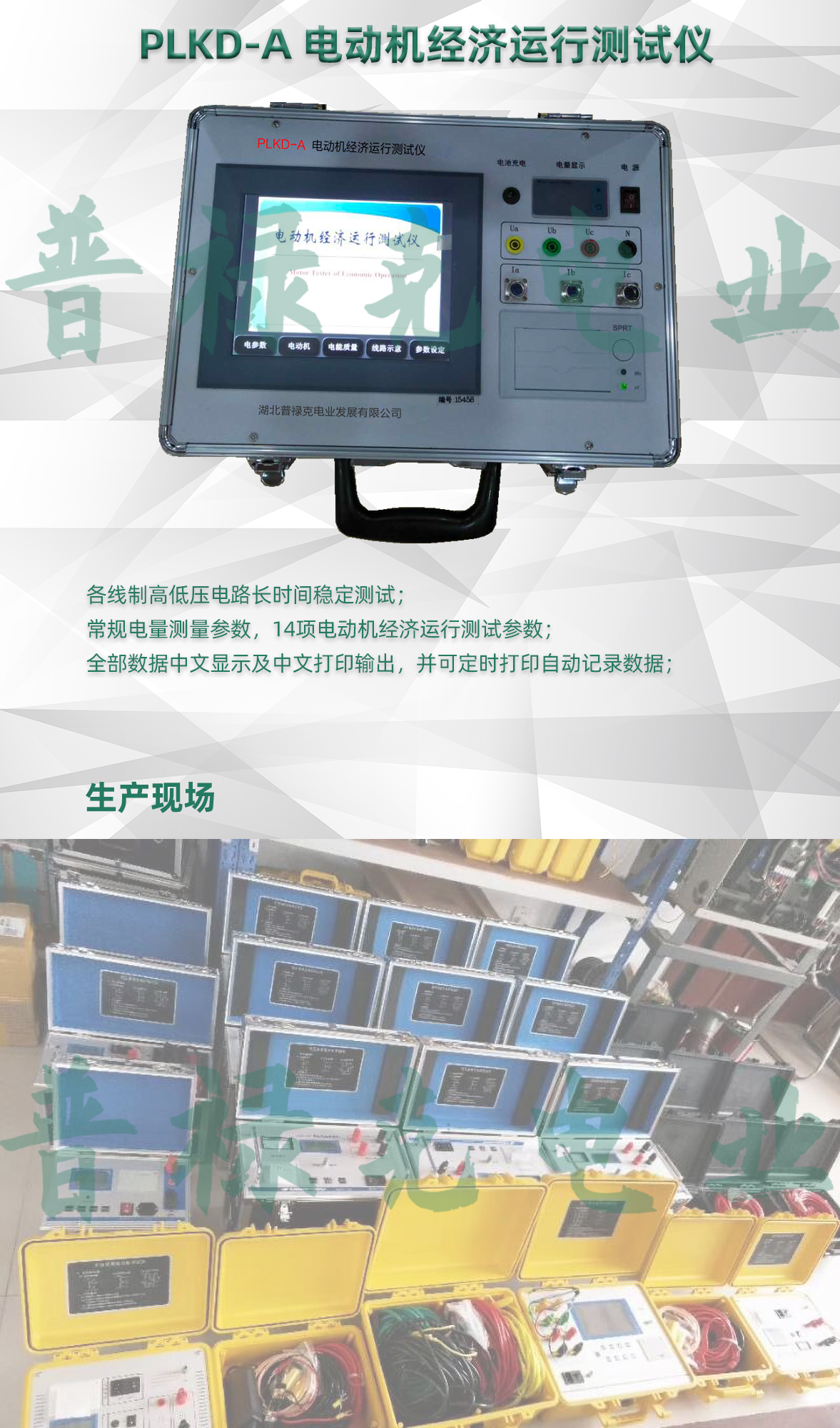

产品图片

主要功能

(1)各线制高低压电路长时间稳定测试；

(2)常规电量测量参数，14项电动机经济运行测试参数；

(3)全部数据中文显示及中文打印输出，并可定时打印自动记录数据；

(4)数据库内存180大类6900余种电动机技术参数，节能型YX3、YE3、YE2系列电机参数已录入数据库；

(5)可以自动设定电动机参数；

(6)高压电路、高压电动机测试功能；

(7)无功功率补偿自动测算；

(8)累计耗电量的实时计算

3.量程范围

电压：0～420V（相）或0～750V（线）（量程用PT可扩大）

电流：0.5～600A（量程用CT可扩大）

频率：50  10%

视在功率：0.025～750kVA

有功功率：0～750kW

无功功率：0～750kVar

功率因数：0～1.0

负载率：0～120%

效率：0～100%

有功电能：0～任意值

无功电能：0～任意值

输入功率：0～750kW

4.仪表精度

     电压0.5级±(标称值的0.5%+量程的0.001%)±1个字；

      电流0.5级±(标称值的0.5%+量程的0.001%)±1个字；

      功率1.0级±(标称值的1.0%+量程的0.001%)±1个字；

      功率因数绝对值误差＜0.008

      频率误差＜0.1Hz

综合精度：1.0级±(标称值的1.0%+量程的0.001%)±1个字

5.使用条件

（1）环境温度0～40℃

（2）相对温度≯85%

（3）周围无大量腐蚀性气体

（4）工作电压：内接（电压测试线）380V 50Hz±10%

         外接（电源线）    220V 50Hz±10%

基本测试项目（可用于电参数测试）

（1）三相交流电压Ua、Ub、Uc及电压均值U

（2）三相交流电流Ia、Ib、Ic及电流均值I

（3）电网频率F

（4）有功功率Pa、Pb、Pc及三相总有功功率P

（5）无功功率Qa、Qb、Qc及三相总无功功率Q

（6）视在功率Sa、Sb、Sc及三相总视在功率S

（7）功率因数、、、（为三相平均功率因数）

（8）实时显示每相电压电流波形图以及放大单相波形图。

（9）实时显示矢量图，对各相位值及相位差进行分析。

（10）累计耗电量测量（累计时间间隔单位为分钟，累计总时间单位为分钟）

（11）谐波分析：测量单相电压、电流的总谐波畸变率、及各次谐波电平（2-16次谐）及三相电压、电流平均总谐波畸变率。

（12）实时显示三相电压、电流不平衡度。

（13）数据存储，打印：内置打印机，可随时对测量数据进行打印。

（14）可显示、设定当前时间。

（15）电动机运行状态测试（包括允许综合效率，运行综合效率，负载系数等），自动计算出就地补偿的电容量和补偿后的年节电量（按年运行时间3600小时计算）。
