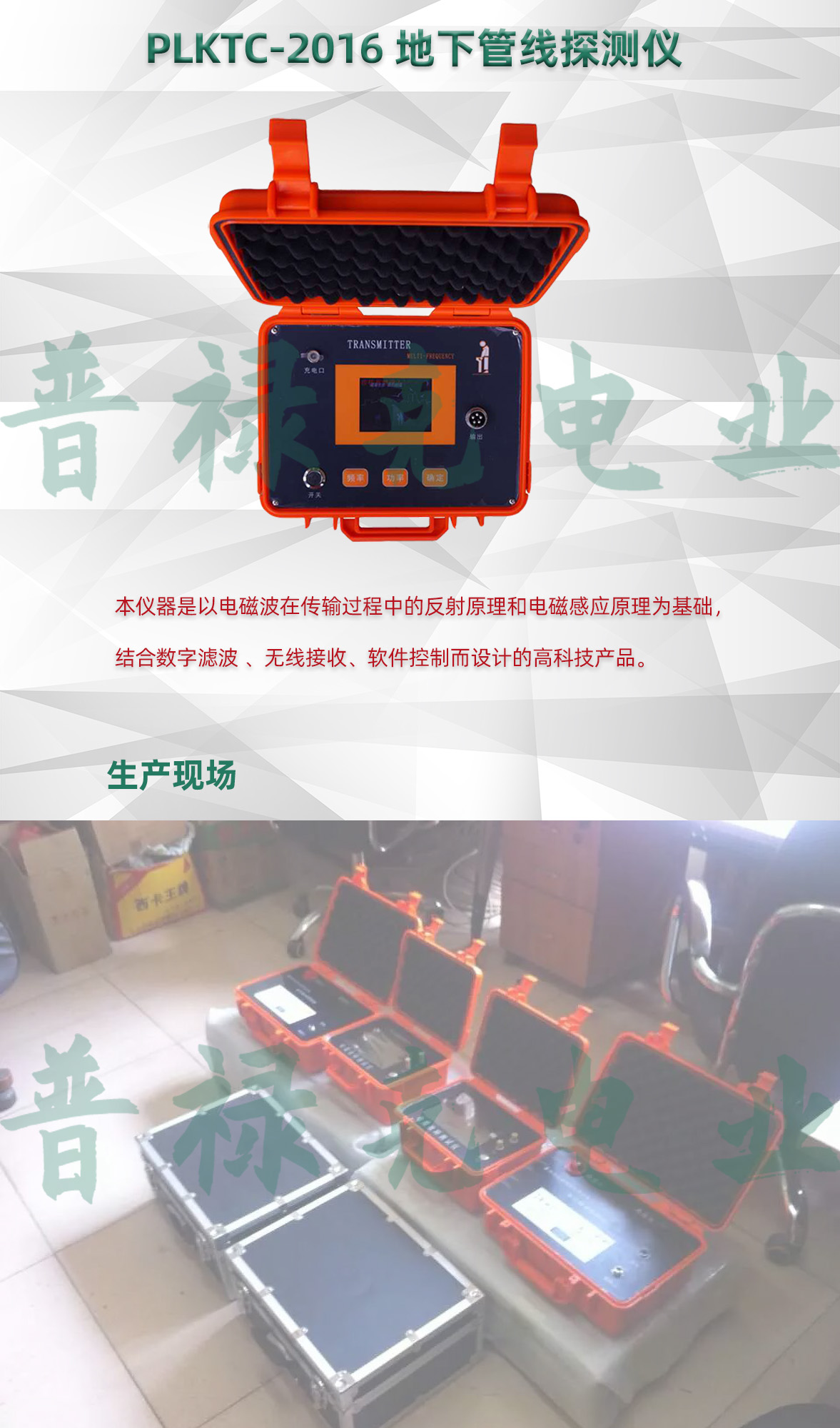

产品图片

1发射机特点

1）具有方便用户的软件和全中文菜单。按键定义简单明了。测量方法简单快速。

2）恒功率输出、自动匹配，保证本机工作在最佳状态。内置绝缘回路电阻表功能，自动测量金属管线对地及相间的环路阻抗，可协助判断金属管线绝缘性质。

3）查找金属管线路径成功率、测试精度及测试方便程度优于国内任何一种检测设备。

4）仪器具有强大的数据处理能力和友好的显示界面

5）内置锂电池供电，可在无电源环境测试金属管线的路由，保障日常工作。

2.2.2接收机特点

1) 便携轻巧，使用方便，充电锂电池供电，一人即可操作，使用简单。

2) 数字化设计，软件控制，性能稳定、可靠。

3) 所测信息以数字大小、升降光栅长短、声音缓急三种方式提供给操作者，使测试过程轻松自如。

4) 接收机具有缺电报警和自动关机保护等功能。

5）接收机可接A字或探损杆采用跨步电压法定点。

6）接收机可配识别接收耦合钳用于管线鉴别。

2.3 仪器组成

1）地下管线探测仪发射机                         一台

2）地下管线探测仪接收机                         一台

3）接、发通用锂电池充电器                     一台

4）仪器输出线                                          一组

5）发射耦合钳                                          一把

1 发射机

1）输出信号：四种交流输出模式低频、中频、高频、射频、绝缘回路阻抗测量。

2）输出功率：恒功率输出，高、中、低三档。

3）输出模式：直连法、耦合法、感应法。

4）阻抗显示：0～25000欧姆。

5）负载匹配：自动调节匹配。

6）显示界面：背光照明，显示输出能量、运行模式、自检状态、负荷电阻等。

7）整机采进口高容量18650锂电组，充放电500次。工作时间大于8小时，电量提示。

8）体积：277x227x153mm

9）重量：3.5kg

10）工作条件：温度-10℃～+45℃，相对湿度90%。

2.4.2 接收机

    接收机具有“基本”和“外设”两种接收方式，当模式为“A字架”模式时，只有在A字架模式才能进入“外设”接收方式。

基本接收方式

1）接收频率：接收低频、中频、高频、射频和50Hz的五种正弦交流信号。

2）接收模式：波峰法（水平线圈）、 波谷法（竖直线圈）、深度测量（双水平天线）、电流测量（双水平天线）。

3）信号界面：数字大小、梯形光栅长短、声音缓急三种方式同时提示信号强弱

4）显示界面：高亮度LCD, 支持强阳光下工作，背光照明,保证夜间正常工作。

5）增益控制：手动调节，动态范围000——100db。

6) 探测长度：直连金属管线时，最长15KM。.

             耦合金属管线时，一次耦合可测3Km，多次耦合无限远。

             感应金属管线时，一次感应可测300m，多次感应无限远。

7）深度测量：直读探测深度，范围000—300cm。

             80%法测深度，范围 000—300cm（耦合）600cm（直连）

8）电流测量：直读电流，范围000—999mA.

9) 探测精度：±2.5%+5厘米  (0-2m)

10）电   源：进口高容量18650锂电组，充放电500次。

11）待机时间：大于12小时，电量提示。

12）过热过流：自动保护。

13）工作温度：-10℃—40℃。

14）体    积：650×110×32mm

15）重    量：1.6Kg
