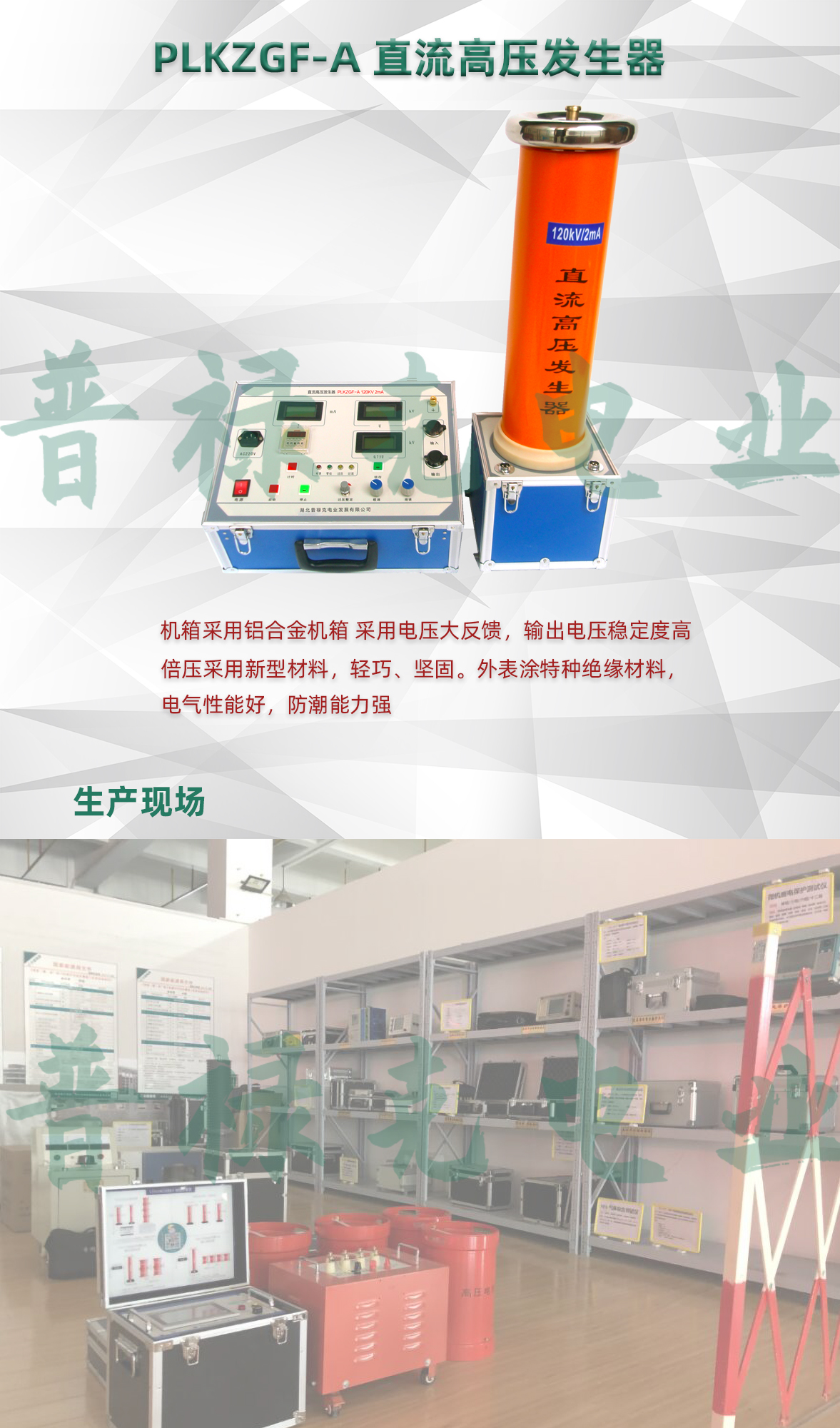

PLKZGF-A 直流高压发生器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
产品图片
●机箱采用铝合金机箱。
●采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
●采用电压大反馈，输出电压稳定度高，纹波系数≤1%。
●全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压误差±（1.0%±2个字），电流误差±（1.0%±2个字）。
●升压电位器零起升压。
● 0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（1%±2个字）。
●过压保护采用拔码设定，一目了然，误差±2%。
●倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
●ZGF产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。
规格 技术参数 | 200/2 | 200/3 | 200/5 | 300/2 | 300/3 | 300/5 |
额定电压(kV) | 200 | 200 | 200 | 300 | 300 | 300 |
额定电流(mA) | 2 | 3 | 5 | 2 | 3 | 5 |
额定功率(W) | 400 | 600 | 1000 | 600 | 900 | 1500 |
机箱重量(kg) | 4.5 | 4.5 | 4.5 | 5.5 | 5.5 | 5.5 |
倍压重量(kg) | 7.9 | 7.9 | 8.3 | 11 | 11.5 | 11.5 |
倍压高度(mm) | 970 | 970 | 970 | 1030 | 1250 | 1250 |
电压测量精度 | 数显表 ±(1.0%读数±2个字) | |||||
电流测量精度 | 数显表 ±(1.0%读数±2个字) | |||||
波纹系数 | ≤1% | |||||
电压稳定度 | 随机波动，电源电压变化±10%时≤1% | |||||
过载能力 | 空载电压可超出额定电压10%使用十分钟 最大充电电流为1.25倍额定电流 | |||||
电源 | 单相交流50HZ 220V±10% | |||||
工作方式 | 间断使用 | |||||
一次连续时间最长为30分钟 | ||||||
工作环境 | 温度：-10~40℃ | |||||
相对湿度：室温为25℃时不大于85%（无凝露） | ||||||
海拔高度：1500米以下 | ||||||
带电容 负荷能力 | 被试品电容量无限制 | |||||
可用1.5倍的额定电流充电 | ||||||
结构特点 | 环氧玻璃钢电气绝缘倍压筒 | |||||
空气绝缘、无泄漏之虑 | ||||||
操作箱特点 | 高精度0.75UDC1mA单触按钮（精度≤1%） 最适合氧化锌避雷器试验 | |||||
过压保护采用拨置，一目了然 | ||||||
立卧两用型国际标准机箱，方便现场 | ||||||
注：因产品不断更新，不另行通知，以实样为准，本公司保留解释权.
