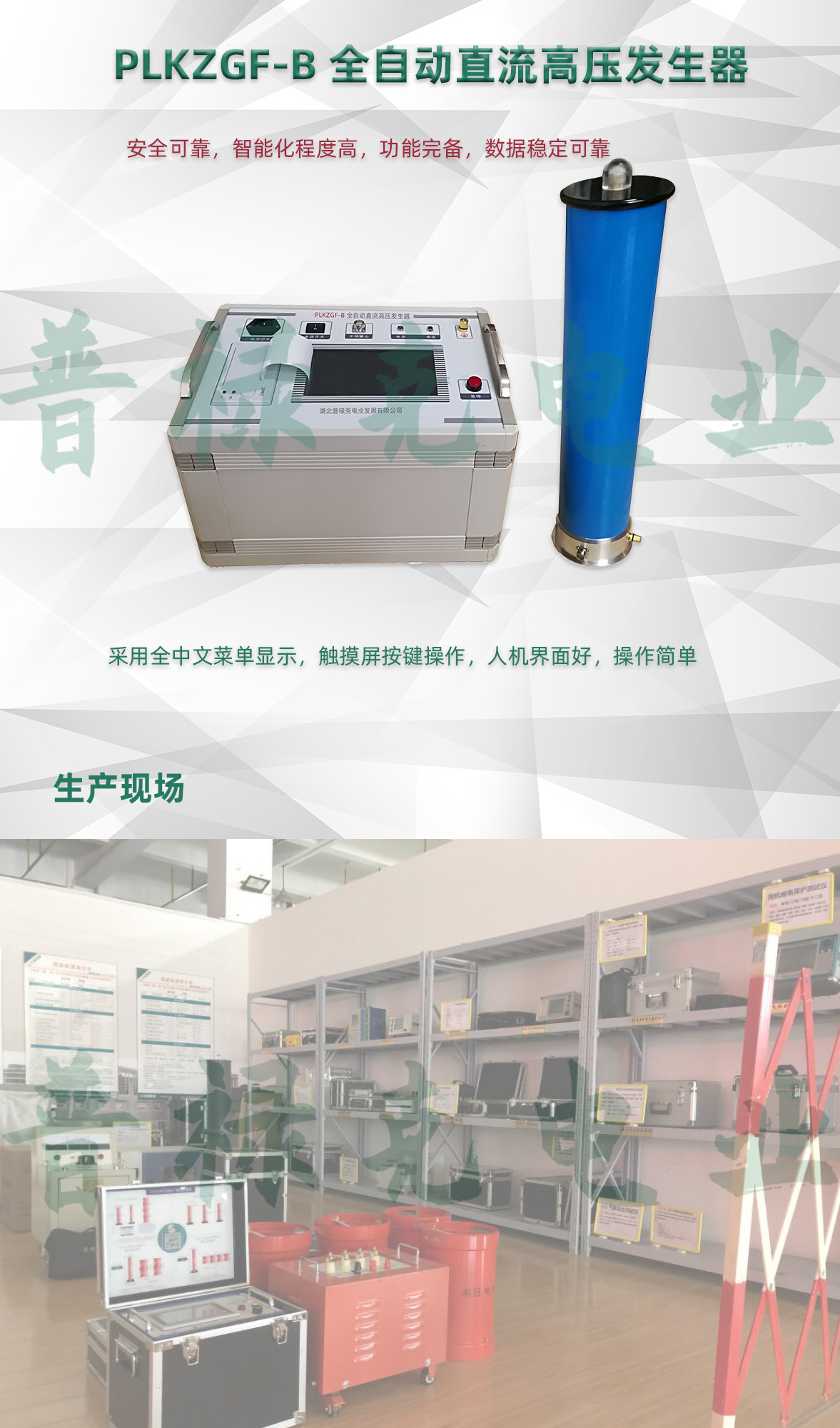

PLKZGF-B系列全自动直流高压发生器是我公司根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的，在第二代便携式直流高压试验器的基础上研制开发的最新一代智能型产品。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。本机采用全中文菜单显示，触摸屏按键操作，人机界面好，操作简单。并且具有自动零位启动，过压过流保护等功能，安全可靠，智能化程度高，功能完备，数据稳定可靠。
采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。对PWM不准确线性度进行了调整，精度得到了大幅度提高。
采用电压大反馈，输出电压稳定度高，纹波系数≤1%。
触摸屏直观操作，人机界面清晰准确。
高精度AD转换测量高压电压电流，实时监测，并且在输出电压有波动时能自动调节输入电压实现输出高压的稳定，试验数据真实可靠。
全量程采用单片机平滑调压，升压速度可根据试验要求调整。
升压电路零起升压，过压过流以及试验时间可任意设定
专设氧化锌避雷器试验菜单选项，特别适用氧化锌避雷器0.75UDC1mA直流泄漏试验
专设阶段耐压试验菜单选项，可一键式按试验规程完成电力电缆直流试验项目
试验过程中自动记录电流值的波动变化，并能将结果显示在屏幕上，特别方便进行数据分析。
倍压筒采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
可自动存储300次试验数据，可打印可查询。
仪器自带万年历和时间功能，实验结果查询和打印时可显示时间和日期。
增加了急停安全按钮，在试验出现异常或紧急情况时可人工干预，提高试验安性。
输出电压：60kV120kV200kV300kV400kV500kV600kV
输出电流：2mA3mA5mA10mA
测试精度：±1.0%（读数±2个字)
纹波系数：≤1%
电压稳定度：随机波动，电源电压变化±10%时≤1%
过载能力：空载电压可超出额定电压10%使用10分钟
最大充电电流为1.5倍额定电流
工作方式：间断使用，一次连续时间最长为30分钟
工作环境：
电源：单相交流50HZ 220V±10%
温度：0~40℃
相对湿度：室温为25℃时不大于85%（无凝露）
海拔高度：1500米以下
