PLKAC-100 全数显绝缘耐压测试仪
- 厂家信息
- 产品信息
- 规格参数
- 技术文档

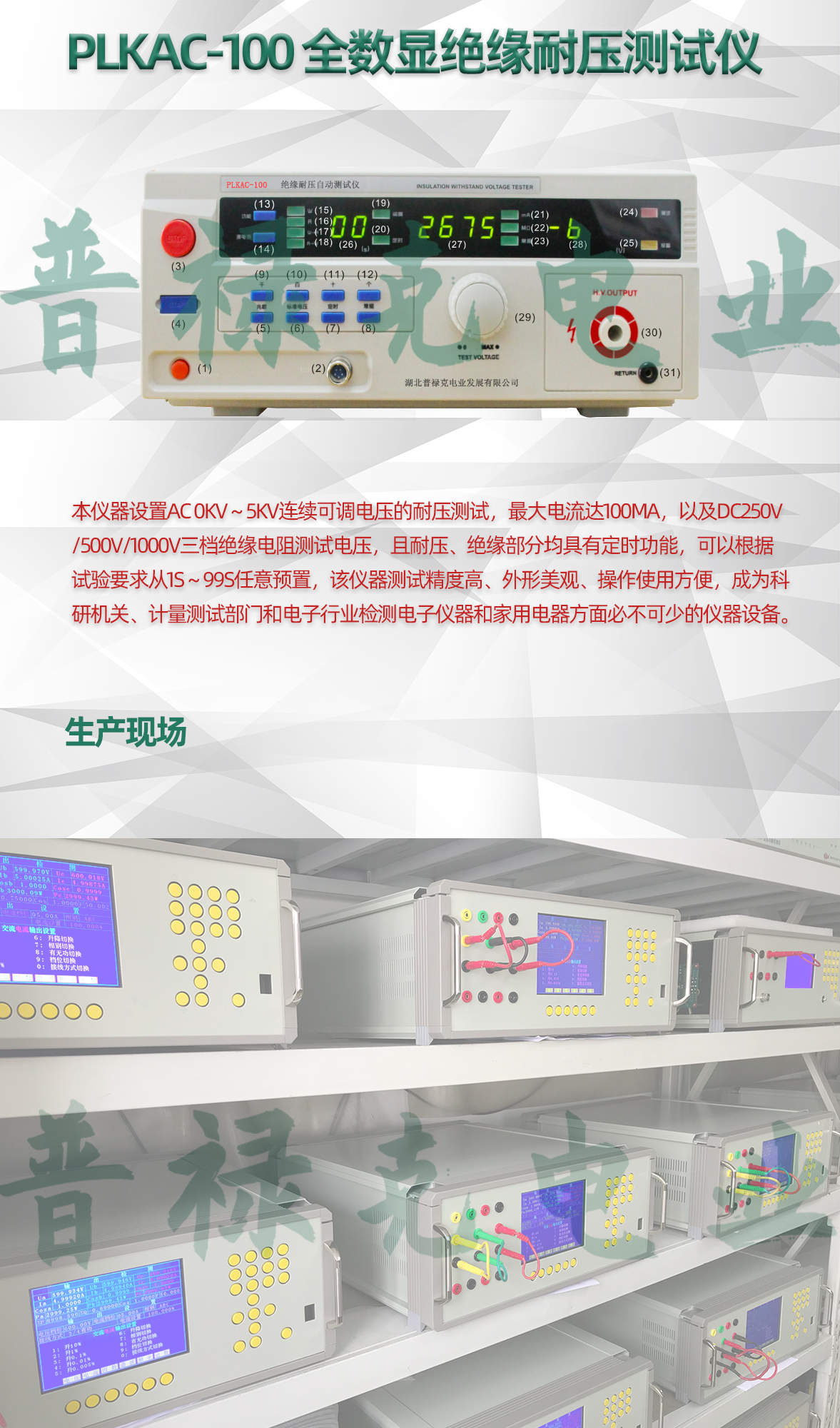

产品图片

PLKAC-100型绝缘耐压自动测试仪是用来测量各种电器产品的耐压(WITHSTANDING VOLTAGE简称“W”)和绝缘(INSULATION,简称“R”)。测试过程中采用单片机自动控制电路、自动转换,自动数据处理,一次完成耐压试验及漏电流、绝缘电阻的测试,尤更适用于自动生产线使用。操作使用方便,特别适用家用电器、仪器仪表、元器件、电线电缆等各种电器设备等产品的测试,当配用适当的检测头,亦可用于化工材料产品的耐压和绝缘电阻的测试。
本仪器设置AC 0kV~5kV连续可调电压的耐压测试,电流达100mA,以及DC250V/500V/1000V三档绝缘电阻测试电压,且耐压、绝缘部分均具有定时功能,可以根据试验要求从1s~99s任意预置,该仪器测试精度高、外形美观、操作使用方便,成为科研机关、计量测试部门和电子行业检测电子仪器和家用电器方面必不可少的仪器设备。
1.具有多种测试功能
a.自动测试:当程式设置好后,按一次按钮,一次自动测完所有参数,毋需操作及变换。可以设置的功能有耐压(W)→绝缘电阻(I)测试及I→W测试。
b.单测功能:单耐压测试和单绝缘电阻测试。
2.采用单片机自动控制,并自动对测量数据进行处理,自动显示测量结果、测量时间及仪器的工作状态,使仪器的稳定性、可靠性、灵敏度都有较大的提高。
3.测试时漏电流和绝缘电阻测试时电阻值均具有任意预置功能。
4.耐压及绝缘测试均有定时测试功能。
型号 参数 | PLKAC-100 | |
绝 缘 部 分 | 测 试 电 压 | DC 250V/ 500V/1000V |
电压测量精度 | ≤±5% | |
绝缘电阻测量范围 | 1~9999MΩ | |
绝缘电阻测量精度 | ≤±5% | |
耐 压 部 分 | 测试电压范围 | AC 0kV~5kV |
电压测量精度 | 0.5kV~5kV ≤±5% | |
漏电流测量范围 | AC 0mA~100mA | |
漏电流误差 | 0.2mA~100mA ≤±5% | |
时 间 控 制 | 1~99(s)±5% 手控∞ | |
输 出 功 率 | 500VA | |
输 出 波 形 | 50Hz正弦波形 | |
显 示 方 式 | 全数显 | |
测 试 功 能 | 单绝缘电阻测试;单耐压测试;耐压←→绝缘电阻自动转换测试 | |
耐压测试判别 | 合格/不合格 不合格声光报警 | |
绝望电阻测试测试判别 | 合格/不合格 不合格声光报警 | |
控 制 方 式 | 智能单片微处理器控制 | |
静 态 功 耗 | ≤50VA | |
环 境 要 求 | 相对湿度:≤75%RH 环境温度: 0~40℃ 周围无强力电磁场干扰源;无大量灰尘和腐蚀性气体;通风良好 | |
重 量 | 约20kg | |
体 积 | 350×160×380 | |
电 源 | AC 220±10%(V) 50Hz±2Hz |
