PLKZD-H 真空开关真空度测试仪
- 厂家信息
- 产品信息
- 规格参数
- 技术文档

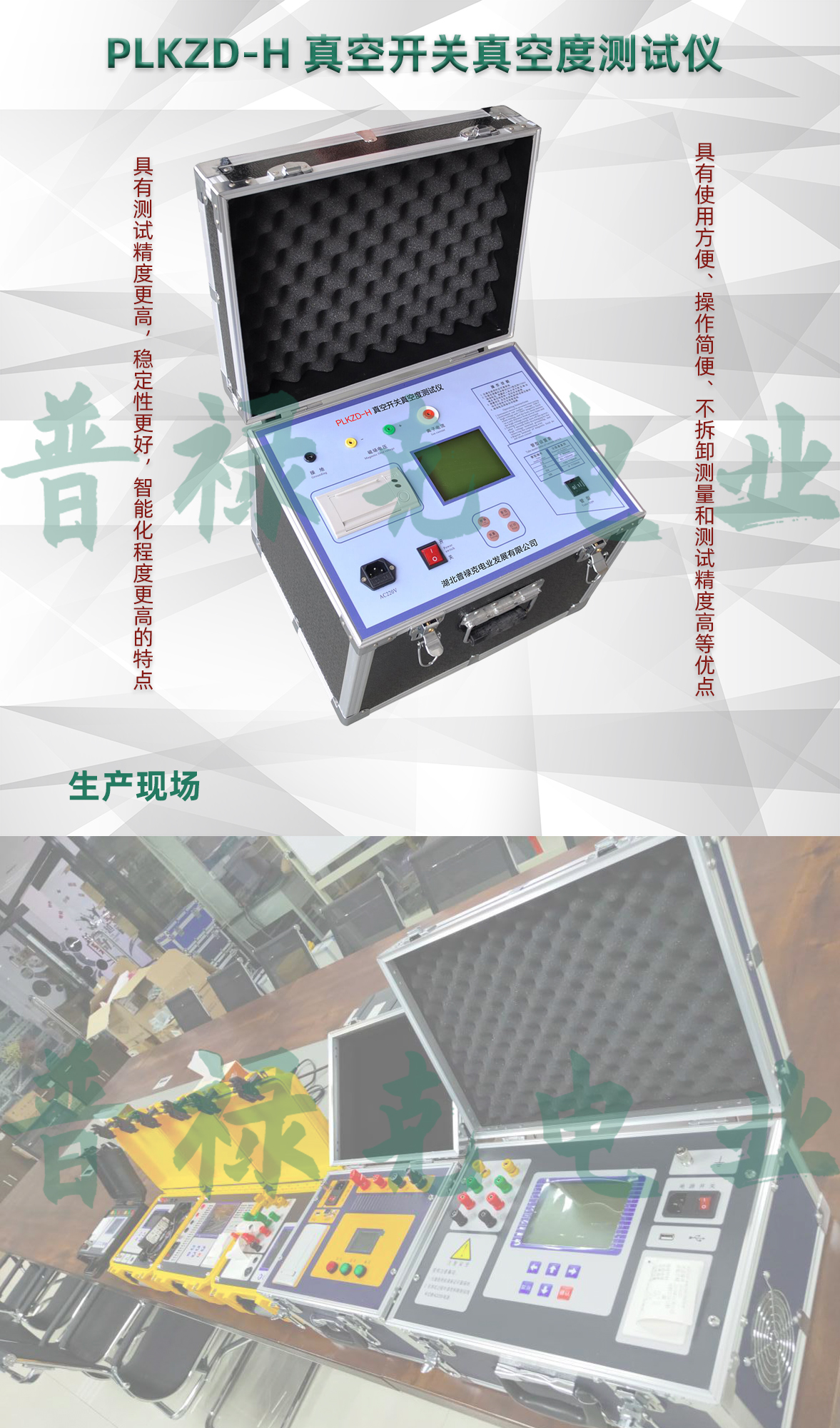

产品图片
PLKZD-H型真空开关真空度测试仪是我公司在NDZK-Ⅲ型的基础上根据现场用户的反映改进的最新一代产品。它具有测试精度更高，稳定性更好，智能化程度更高的特点。
真空断路器是判断真空管真空度劣化与否的常用方法是工频耐压法，这种方法只是能判断真空度严重劣化的灭弧室。而当真空度劣化到10-2----10-1Pa时，虽然击穿电压没有降低，但灭弧室已不合格。PLKZD-H型真空开关真空度测试仪采用新型励磁线圈，运用磁控放电法测试灭弧室的真空度，不必拆卸灭弧室。同时采用微机进行同步控制与数据采集处理，使灭弧室真空度的现场测试灵敏度达到了10-5Pa。本仪器最突出的特点是采用新型励磁线圈及数据处理方法，实现了真空度的不拆卸测量。本仪器具有使用方便、操作简便、不拆卸测量和测试精度高等优点，是一种实用的检测仪器，广泛适用于电力、钢铁、石化、纺织、煤炭、铁路等使用真空开关的部门。
将灭弧室两触头拉开一定的开距，施加脉冲高压；将灭弧室置于螺旋线圈内或将新型电磁线圈置于灭弧室外侧，向线圈施加磁场电压，从而在灭弧室内产生与高压同步的脉冲磁场。这样在脉冲磁场和强电场的作用下，灭弧室中的电子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体的密度（即真空度值）成比例关系。对于不同型号的真空管（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定各种管型的真空度与离子电源间的对应关系曲线。当测知离子电流后，就可以通过查询该管型的离子电流－真空度曲线而获得该管型的真空度。
1、检测对象：各种型号真空开关管。
2、检测方法：采用新型励磁线圈进行真空管的不拆卸测量。
3、适用范围：本仪器为一机多用型，可测多种型号真空开关。
4、检测范围： 10-5—10-1Pa
5、测量精度： 10-5—10-4 Pa ， 10%
10-4—10-3 Pa ， 10%
10-3—10-2Pa ， 10%
10-2—10-1Pa ， 10%
6、磁场电压： 1700V
7、脉冲电场高压：30KV
8、测试真空度时开关管开距：正常使用开距。
9、使用环境：-20℃~40℃
10、主机重量：24kg
11、外形尺寸：410×320×370(mm)
12．采样器：磁控线圈
