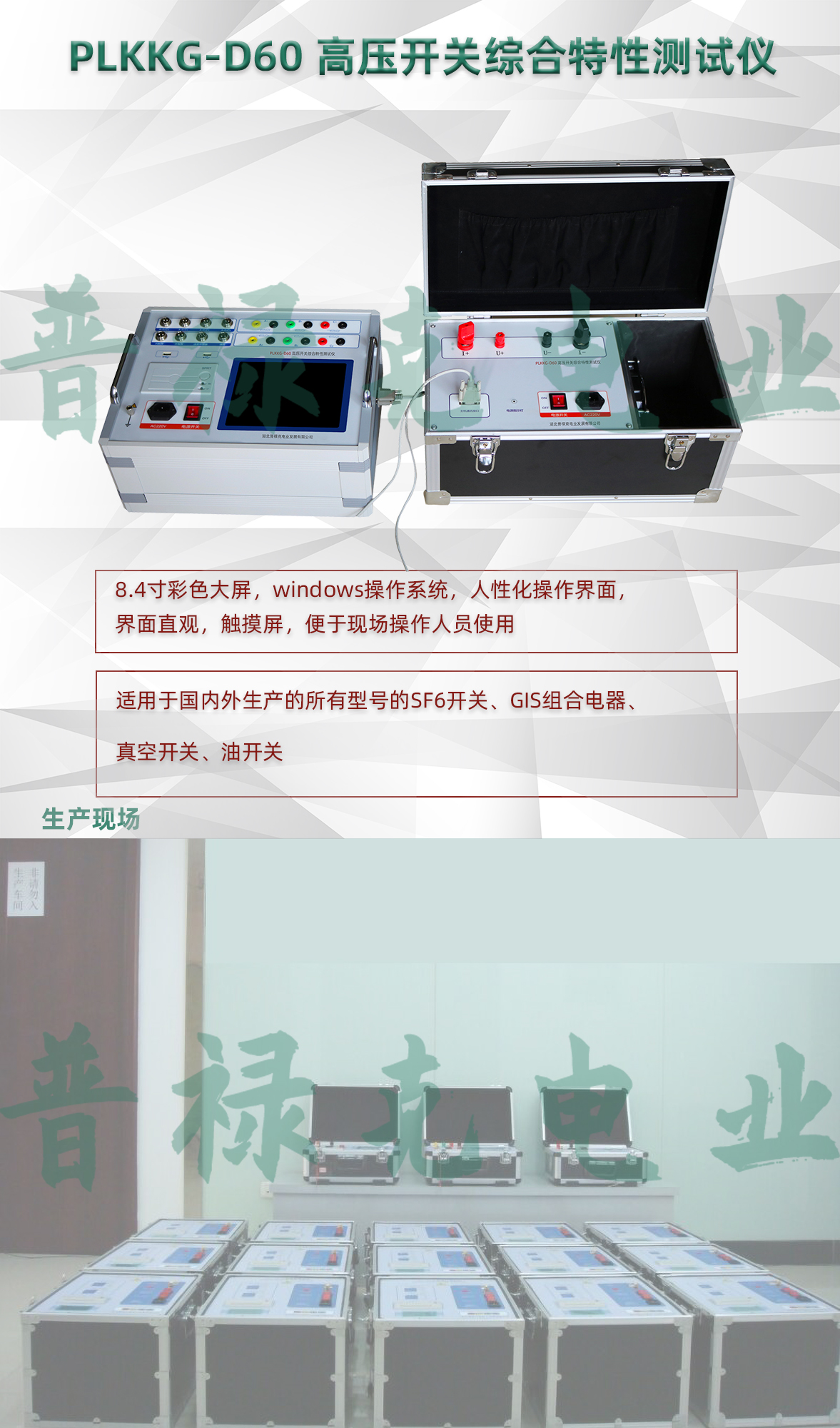

产品图片

⑴、8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。

⑵、高速热敏打印机，方便现场打印测试数据。

⑶、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC10～260V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

⑷、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。

⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

⑹、开关动作一次，得到所有数据及图形。

⑺、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。

⑻、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。

⑼、同时可测12路金属触头断口、6路主断口和6路辅助断口、3路合闸电阻、1路动态电阻测量。

⑽、内含包络线，选择标准测试的数据做为参考，生成标准包络线，进行分析对比。

⑾、内部抗干扰电路可满足800KV变电站内可靠使用。

1．时间测量：

     12路固有分闸（合闸）时间

      分闸（合闸）相内不同期

      分闸（合闸）相间不同期

      合闸（分闸）弹跳时间（弹跳次数）

      测试范围：0.01ms～999.99ms，分辨率：0.01ms,

      测试范围：1s～200s，分辨率：0.1ms,

      在200ms以内准确率：(0.05%t±0.1)ms

2. 合闸电阻测量：

      /6(选配)路固有分闸（合闸）时间

      分闸（合闸）相内不同期

      分闸（合闸）相间不同期

      合闸电阻投入时间、电阻值

3. 测量范围：30～10KΩ,分辨率0.1Ω，准确度：≤1%±2个字

4.  动态电阻测量：1路，电流200A

5.  测量范围：0～60mΩ

6. 重合闸测量：合分、分合、分合分

7．速度测量：刚分（刚合）速度

      指定时间段（行程段或角度段）平均速度

8. 测速范围：1mm传感器0.01～25.00m/s，

       0.1mm传感器0.001～20.0m/s

       360°角度传感器1周波/ 0.25°

9．行程测量：动触头行程（行程）

       接触行程（开距）

       过冲行程或反程（超程）

10.行程传感器：直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm

       加速度传感器测量范围：0-600mm，分辨率：0.1mm

       360线传感器：360о，测量范围：0-1000mm，分辨率：0.1mm

       直线传感器：300mm，测量范围：0-300mm，分辨率:0.1mm（选配）

       传感器：500mm，测量范围：0-500mm，分辨率:0.1mm（选配）

       直线传感器：1000mm，测量范围：0-1000mm，分辨率:0.1mm（选配）

       激光传感器测量范围：0-300mm，分辨率：0.1mm（选配）

11.线圈电流测量范围：0～20A,最小分辨率：0.01A。

12．仪器输入电源：AC/DC 220V ±10%；50Hz ±2%

13．内触发电源输出：DC10～260V连续可调

        输出电流：220V电压以下≤20A（短时）

14.外触发：触发电压AC/DC10V～300V，电流：≤120A(短时)

15. 隔离开关测量范围：

⑴、电压输出：DC10～260V（可调）；

⑵、电源输出时间：0.01-20秒（可设置）；

⑶、断口信号最大采集时间为200秒；

⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数

16．主机体积：380×280×170mm

17．使用环境：  -20℃~+50℃

18．相对湿度：≤90%
