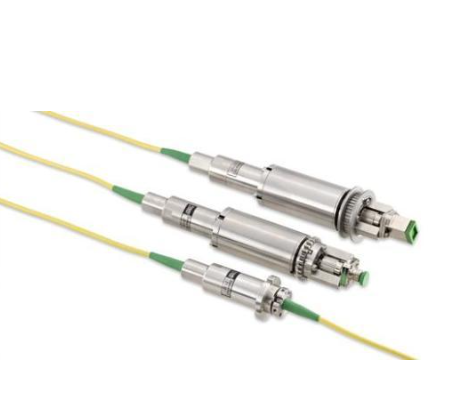

光纤旋转接头
| 参数 | GX-1GA、GX-1GA03 | GX-1GA02 | GX-4G01 |
| 工作波长 | 850nm、1300nm/1550nm | ||
| 光纤传输模式 | 单模、多模 | ||
| 插入损耗 | 单模≤4dB 多模≤2dB | 单模≤6dB 多模≤4dB | |
| 插入损耗旋转变化量 | 单模≤2dB 多模≤1dB | 单模≤3dB 多模≤1.5dB | |
| 串音 | — | — | |
| 转速 | 1000rpm | 100rpm | |
| 机械寿命 | 1亿转 | 1000000转 | |
| 工作温度 | -40℃~+80℃ | -20℃~+65℃ | |
| 封装形式 | Φ2、Φ0.9光纤输出 | Φ5野战光缆 | Φ2、Φ3光纤输出 |
| 插头形式 | FC、SC或按用户要求提供 | ||
光纤旋转连接器：
1.是一种在旋转光缆连接中接通光信号的光缆连接器，常用的有1芯、4芯两种，接通的光纤有单模和多模两种。
2. GX-1GA和GX-1GA03单芯光纤旋转连接器体积小、重量轻，它能保证器件围绕光纤旋转时光信号不中断，两端为纤封装，有极地的插入损耗，无传输盲点。
3. GX-4G01光纤旋转连接器有2~4光纤通道，他能保证器件围绕机械轴旋转时光信号不中断，并具有很高的串扰特性，无传输盲点。不锈钢结构和陶瓷球轴承器件更坚实、精确、稳定。
4. GX-4G02单芯光纤旋转连接器适用于长期室外旋转连接，耐恶劣环境，它能保证器件围绕光纤旋转时光信号不中断，两端尾纤封装，有极底的插入损耗，无传输盲点。
用途：
1. 光旋转的通信系统；2. 雷达；3. 高空气球；4. 高速摄像机
