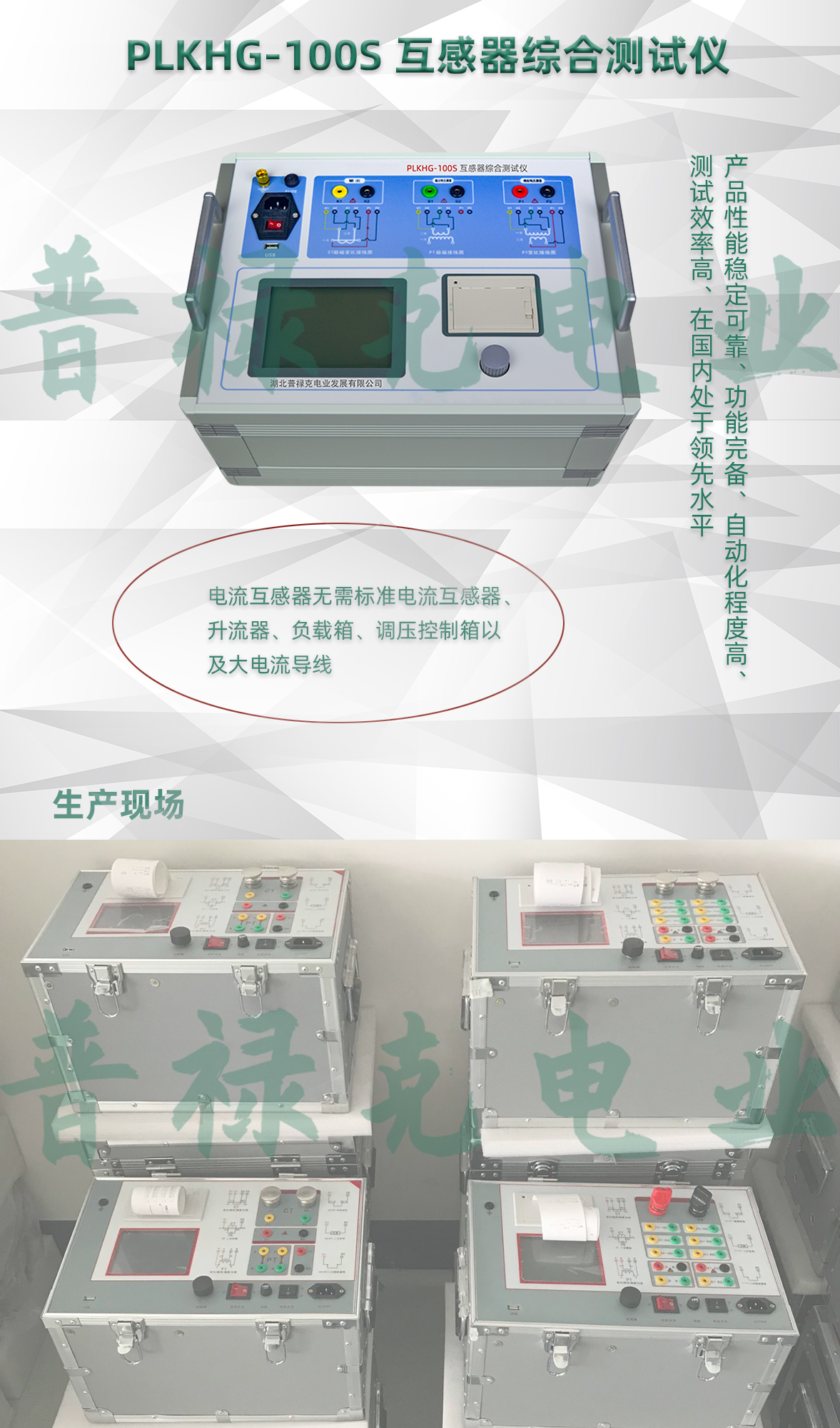

产品图片

1、 功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。

2、 现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。

3、 可精确测量变比差与角差，比差最大允许误差±0.1%，角差最大允许误差±5min，能够进行0.2S级电流互感器的现场测试，变比测量范围为1~40000。

4、 基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线,输出最大仅180V的交流电压和12Arms(36A峰值)的交流电流，却能应对拐点高达60KV的CT测试。

5、 自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。

6、 测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6)、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。

7、 测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。

8、 全中文动态图形界面，无需参考说明书即可完成接线、设置参数：动态显示参数设置，根据当前所选的试验项目自动显示其相关参数；动态显示帮助接线图，根据当前所选试验项目，显示对应的接线图。

9、 5.7寸图形透反式LCD，阳光下清晰可视。

10、 采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。

11、 面板自带打印机，可自动打印生成的试验报告。

12、 测试结果可用U盘导出，方便快捷。

13、 配有后台分析软件，方便测试报告的保存、转换、分析，可以用于试验数据的对比、判断与评估。

14、 装置可存储1000组测试数据，掉电不丢失。

15、 易于携带，装置重量<9Kg。

PLKHG-100S
测试用途		CT， PT
输出		0~180Vrms，12Arms，36A（峰值）
电压测量精度		±0.2%
CT变比 测量	范围	1~40000
	精度	±0.1%
PT变比 测量	范围	1~40000
	精度	±0.1%
相位测量	精度	±5min
	分辨率	0.5min
二次绕组电阻测量	范围	0~300Ω
	精度	0.5%±2mΩ
交流负载测量	范围	0~1000VA
	精度	0.5%±0.05VA
输入电源电压		AC220V±10%，50Hz
工作环境		温度：-10οC~50οC，  湿度：≤90%
尺寸、重量		尺寸365 mm×290 mm×153mm      重量<10kg
