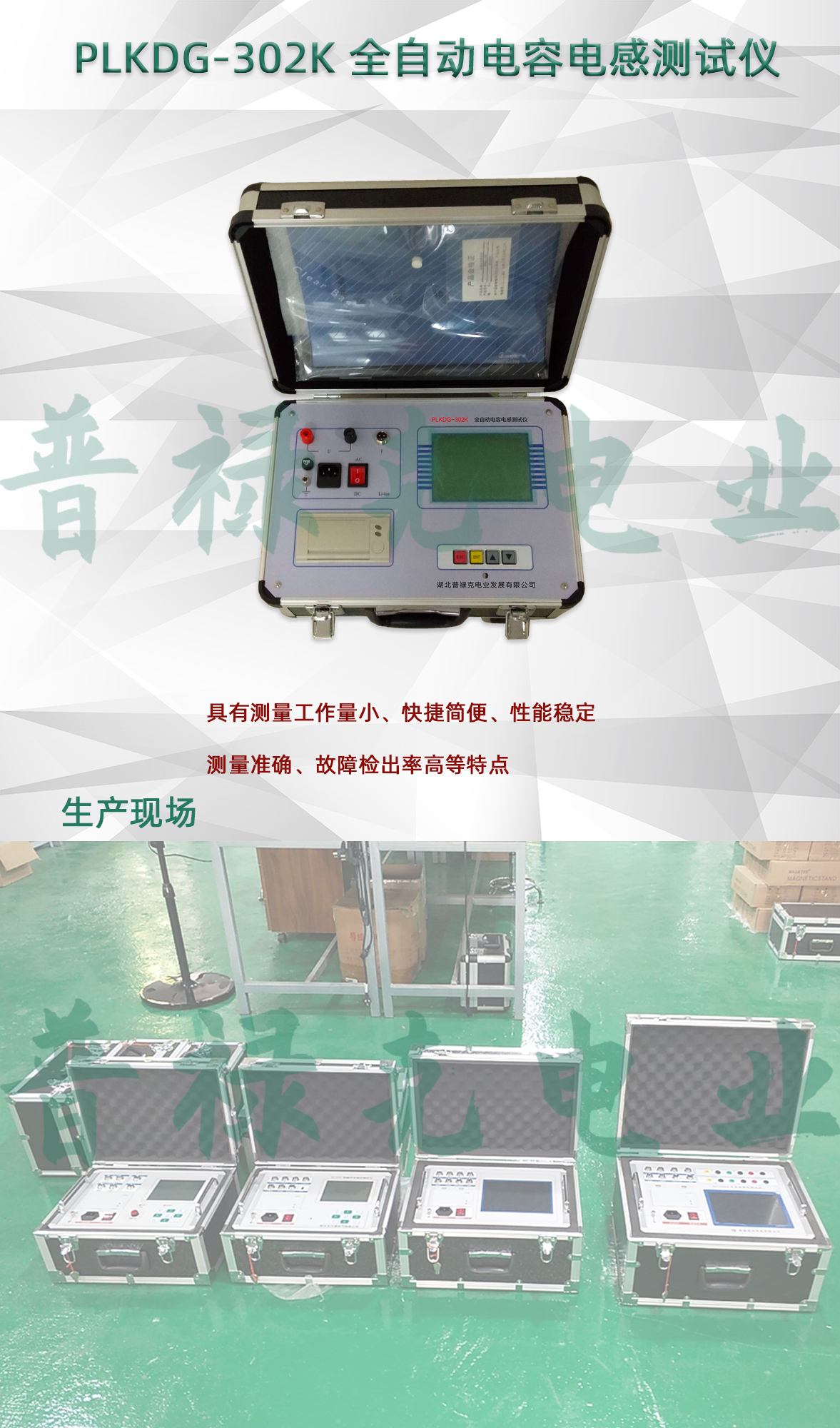

产品图片
PLKDG-302K电容电感测试仪是针对变电站现场测量电容器的电容值时存在的问题而专门研制的，它着重解决了以下问题：
(1) 现场测量电容器需拆除连接线，不仅工作量大而且易损坏电容器；
(2) 电容表输出电压低而导致故障检出率低。
该仪器具有测量工作量小、快捷简便、性能稳定、测量准确、故障检出率高等特点。
(3) 测量电抗器电感量。
该电容电感测试仪采用桥式电路结构，标准电容器和被试电容器作为桥式电路的两臂。当进行电容器电容值测量时，测试电压同时施加在标准电容器和被试电容器上，处理器通过传感器同采集流过两者的电流信号并进行处理后得也被试电容器的电容值。
由于采用标准电容器、被试电容器同步采样技术，可不受电源电压波动的影响；加之测量过程是全自动进行的，避免了手动操作引起的误差，因此具有稳定性好、重复性好，准确可靠的特点，本机具有短路保护功能。
1、仪器测量范围及精度：
a. 电容测量
（1）可测电容范围：0. 1μF ～3,300μF
（2）可测容量范围：5 ～20,000kvar
（3）测量 精度：±(1.0% 读数+0.02μF)
（4）分辨率：0.001μF
b. 电流测量
（1）电流测量范围：0～20A
（2）测量 精度：±(3.0%读数+0.05A)
（3）分辨率：0.01A
c．电感测量
（1）电感测量范围：小电感方式0.1mH～5mH
大电感方式5 mH～50H
（2）感抗测量范围：50mΩ~20KΩ
（3）测量 精度：±(3.0% 读数+0.05mH)
（4）分辨率：0.01mH
d. 电阻测量
（1）电阻测量范围：小电阻方式50mΩ～1Ω
大电阻方式1Ω～20KΩ
（2）测量 精度：±(3.0% 读数+0.05Ω)
（3）分辨率：0.01Ω
2、工作电源：
a. 额定电压：工频220V±10%
b. 额定频率：50Hz
c. 电压：0-20V
3、仪器的正常工作条件：
a. 环境温度：-10℃～+50℃
b.相对湿度：≤90%
4、显示打印方式：液晶显示屏全汉字显示
面板式高速打印机
5、外形/ 重量：370×260×220 mm / 12 kg
