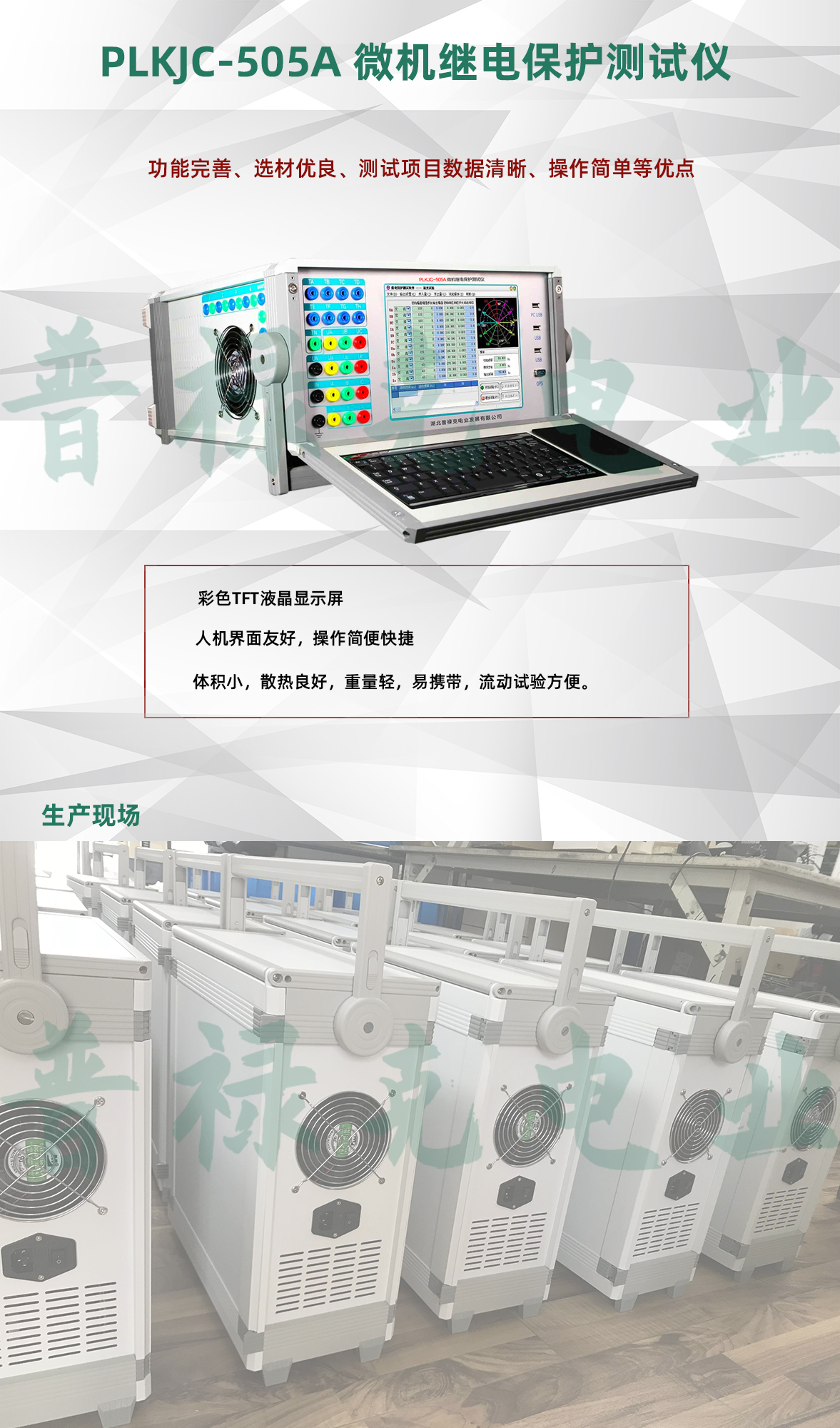

PLKJC-505A 微机继电保护测试仪
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
产品图片
PLKJC-505A 微机继电保护测试仪是我公司开发成功的新一代校验装置。该仪器内部的交直流电压、电流源采用了新的电源技术，使仪器在电路设计、器件选型、面板布局、内部结构设计上达到国内先进水平。该继电保护校验仪具有功能完善、选材优良、测试项目数据清晰、操作简单等优点，是电力继保部门的优选设备。
☞微机型继电保护测试仪其主要特点表现为：
▲使用易用的Windows XP操作系统，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”。
▲高性能的嵌入式工业控制计算机和大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等。
▲配备有超薄型工业键盘和触控鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作。
▲配备有外接USB接口，可以方便地进行数据存取和软件维护。
▲无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘。
▲采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求。
▲可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相角、频率。
▲功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，在输出电流达到最大时，波形仍能保证不失真、不削峰。
▲开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压±250V范围内能正常工作。
▲自带110V/220V辅助直流电源，可在试验现场为保护装置供电。
▲可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，可以实时存储测试数据，显示矢量图，打印报表等。
▲采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便。
▲仪器具有自我保护功能，采用合理设计的散热结构，具有可靠完善的多种保护措施，支持输出波形监视，和一定的故障自诊断及闭锁功能。
▲交流电流源
六相共用中性点的电流源，电流上升下降时间 ＜100μs
最大输出功率：450VA/相
输出准确度：
0.1A～1A准确度 | ±5mA |
1A～10A准确度 | ±0.1% |
10A～40A准确度 | ±0.2% |
分辨力：
0.1A～10A分辨力 | 1mA |
10A～40A分辨力 | 5mA |
单相连续输出时间：
0.1A～10A输出时间 | 不限时 |
10A～20A输出时间 | ≥90秒 |
20A～30A输出时间 | ≥20秒 |
30A～40A输出时间 | ≥15秒 |
▲交流电压源
六相共用中性点的电压源，电流上升下降时间 ＜100μs
最大输出功率：≥75VA/相
输出准确度：
1V～5V准确度 | ±5mV |
5V～125V准确度 | ±0.1% |
分辨力：
1V～5V分辨力 | 1mV |
5V～125V分辨力 | 5mV |
▲直流电流源
单相输出范围：-10A～+10A或0～20A
最大输出功率：300VA/相
输出准确度：
±0.1A～±2A准确度 | ±10mA |
±2A～±10A准确度 | ±0.2% |
分辨力：5mA
▲直流电压源
直流电压输出范围：-150V～+150V或0～300V
最大输出功率：≥100VA
输出准确度：
±1V～±5V准确度 | ±10mV |
±5V～±150V准确度 | ±0.2% |
分辨力：
±1V～±5V分辨力 | 5mV |
±5V～±150V分辨力 | 10mV |
▲交流电压、电流源角度
相角范围：0°～360°
准确度：±0.1°
分辨力：0.01°
▲交流电压、电流源频率
频率范围：1～2000Hz
能叠加2～20次任意幅值的谐波及直流
输出准确度：
1Hz～65Hz | ±0.001Hz |
65Hz～2000Hz | ±0.02Hz |
分辨力：0.001 Hz
▲ 计时精度
1ms～1S | ±1ms |
1S～999999S | ±0.2% |
▲ 开入量
16路独立开关接点输入，自动识别有源接点的极性
兼容空接点与15V～250V有源接点
▲开出量
8对可编程开关空接点输出
接点容量：250VDC，0.5A 或 250VAC，0.5A
▲ 同步性
电压电流同步性 ≤10μS
▲ 供电电源
交流输入电压
额定值：220V±10%
基准值：220V±2%
交流供电频率：
额定值：50Hz±10%
基准值：50Hz±2%
▲ 使用环境条件
环境温度：－10℃～+40℃
相对湿度：≤90%
大气压强：80～110kPa
▲箱体尺寸与重量
箱体尺寸（长×宽×高）：420mm×215mm×470mm
重量：25千克
