PLKJC-ZA9 继电保护测试仪
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
产品图片

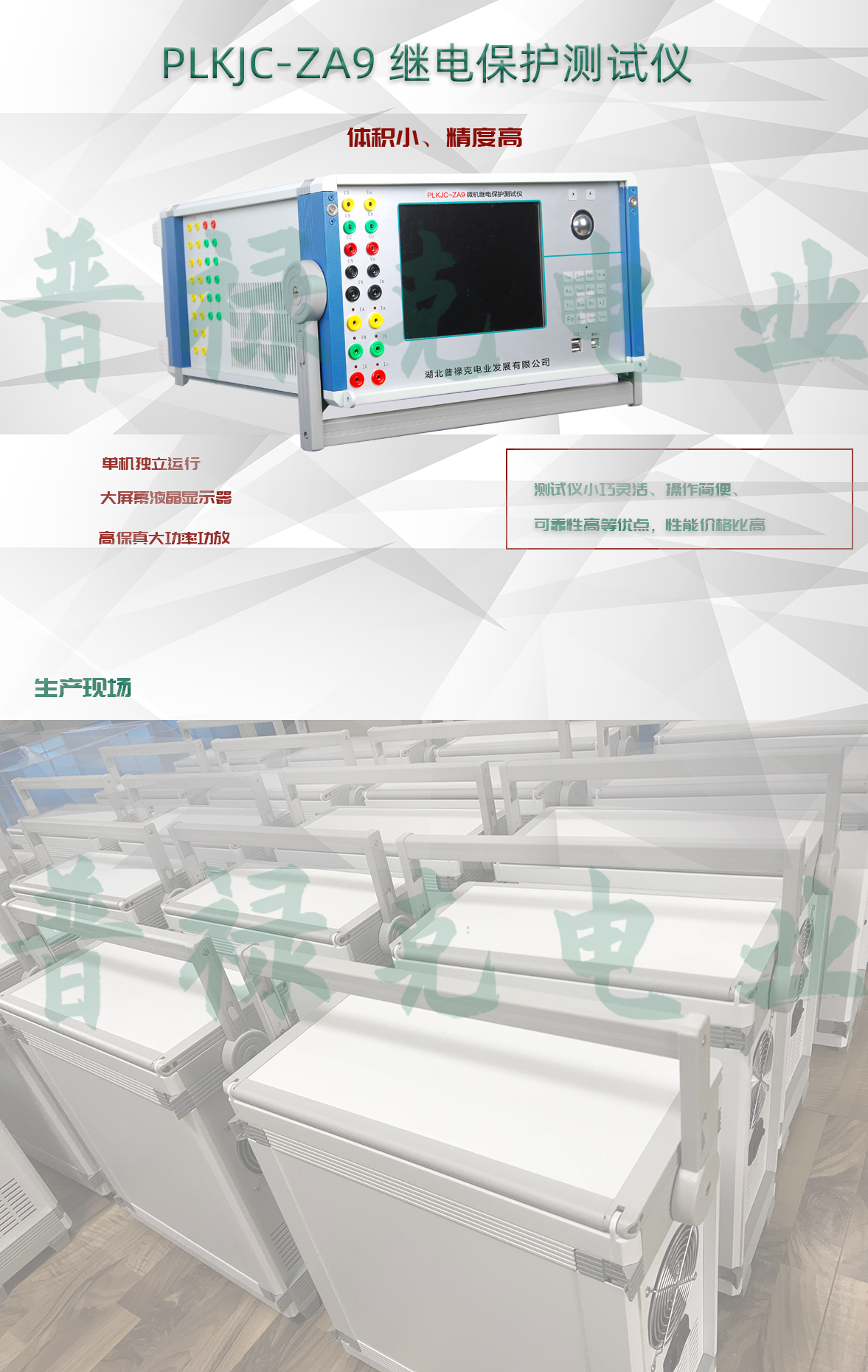

PLKJC-ZA9 继电保护测试仪是在参照电力部颁发的《微机型继电保护试验装置技术条件(讨论稿)》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。微机继电保护测试仪采用单机独立运行，亦可联接笔记本电脑运行的先进结构。主机内置新一代高 速数字信号处理器微机、真16位DAC模块、新型模块式高保真大功率功放，自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机独立操作即已具有更强的功能，可进行大多数试验，联接电脑运行则具有更强大的操作功能。体积小、精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。
输出多达6相电压6相电流，可任意组合实现常规4相电压3相电流型、6相电压型、6相电流型，以及12相型输出模式。
高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等；
输出端采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
设有一路独立110V 及220V专用可调直流电源输出，方便现场检验使用。
新一代PLKJC-ZA9 继电保护测试仪测试仪设有10路开入和8路开出，方便做备自投试验。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。
提供各种自动测试软件模块和GPS同步触发试验（选配）等。
可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，进行故障回放。可以实时存储测试数据，显示矢量图，打印报表等；
散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
交流电流输出
6相电流输出时每相输出（有效值） 0～30A
输出精度 ≤0.5A ±2mA
＞0.5A 0.2%
3相电流输出时每相输出（有效值） 0～60A
6相并联电流输出（有效值） 0～180A
相电流长时间允许工作值（有效值） 10A
相电流最大输出功率 400VA
6相并联电流最大输出时允许工作时间 10s
频率范围（基波） 0～1000Hz
谐波次数 1～20 次
● 直流电流输出
电流输出 0～±10A / 每相，0～±60A / 6并 输出精度 0.5级
最大输出负载电压 20V
● 交流电压输出
相电压输出（有效值） 0～120V 输出精度 0.2级
线电压输出（有效值） 0～240V
相电压/ 线电压输出功 80VA / 100VA
频率范围（基波） 0～1000Hz
谐波次数 1～20次
● 直流电压输出
相电压输出幅值 0～±160V 输出精度 0.5级
线电压输出幅值 0～±320V
相电压/线电压输出功率 70VA / 140VA
● 开关量
10路开关量输入
空接点 1～20mA，24V
电位接点接入 “0”：0 ～+6V；“1”：+11 V ～+250 V
8对开关量输出 DC：220 V／0.2 A；AC：220 V／0.5 A
● 时间测量范围
0.1ms ～9999s ， 测量精度＜0.1mS
● 体积重量
480×360×200mm³，19kg
