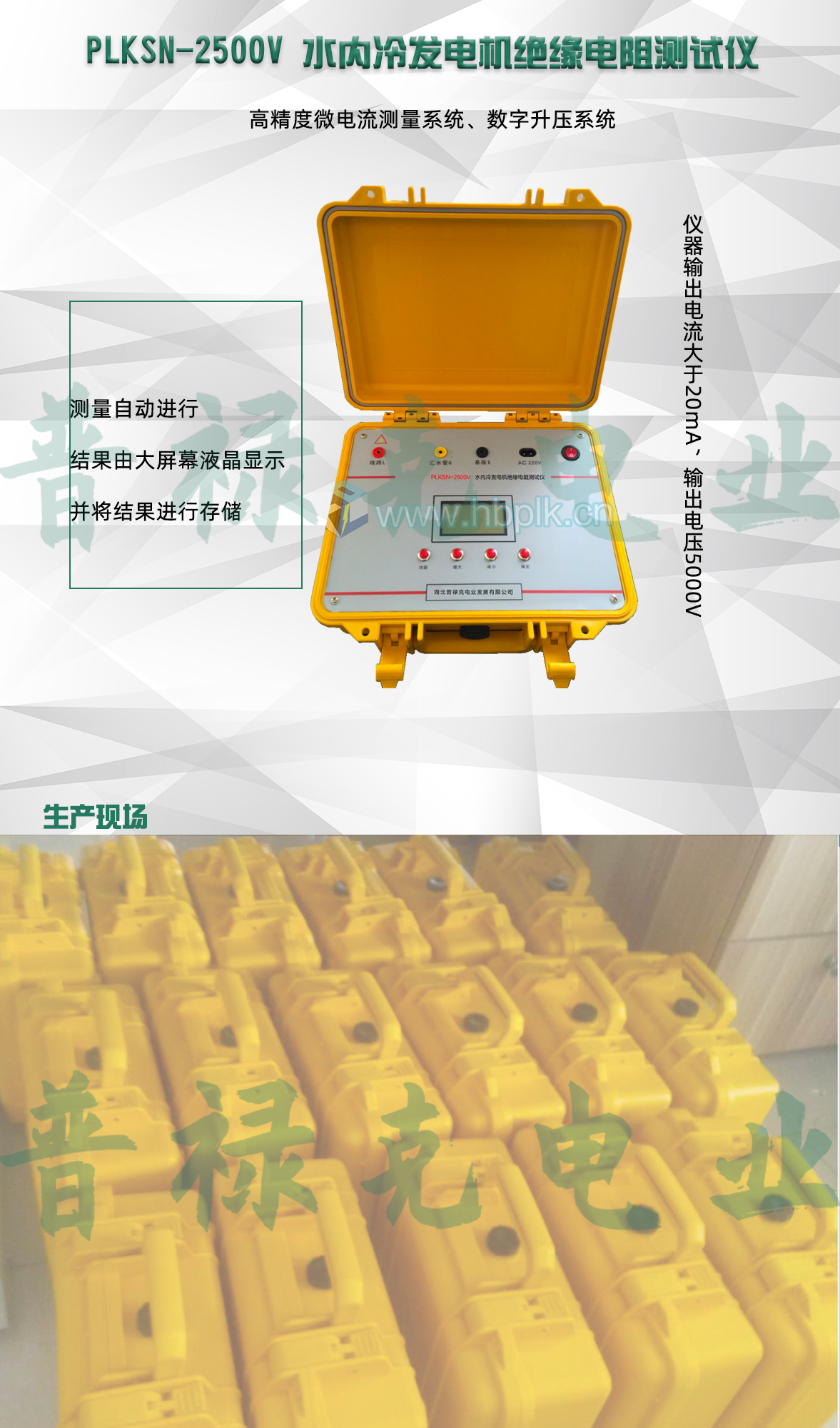

PLKSN-2500V 水内冷发电机绝缘电阻测试仪

联系人:杨家捷
联系电话:1347276****
企业地址湖北省-武汉市
详细地址湖北省武汉市江岸区黄浦科技园文博路8号4楼第B层11号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
湖北普禄克电业发展有限公司是一家专业从事电力系统测试设备、仪器仪表及自动化技术的研发,生产,销售和服务的企业,公司拥有一批年轻的技术团队,并且有学识渊博的技术顾问,为您排忧解难。公司一直秉承贯彻“真诚、负责、坚守、创新”的经营理念,致力于促进中国高压电器产品测试、检测技术和电力系统自动化控制技术的发展,并取得了业内瞩目的成就。公司现已拥有一批具有硕士、学士学位的高水平研究人员和技术应用人才,追踪高新技术的发展,运用于电力系统的现场实践中,提高公司的竞争力,增强了公司的持续发展能力,技术实力雄厚,产品质量优良。目前已研制开发出二十多种电力测试产品应用于电力系统的变电站、输电线路和在线检测系统,完善的售后服务体系使公司产品的质量可靠性赢得了用户的信赖,客户遍及国内二十多个省、市、自治区。 企业精神:客户的满意是我们永恒不变的追求。 质量方针:重质量、树形象、以顾客至上,抓素质、严管理、求持续发展。

产品图片

水内冷绝缘电阻测试仪专用于水内冷发电机的绝缘测量试验,同时也可用于试验室或现场做其它材料的绝缘测试。

仪器输出电流大于20mA,输出电压5000V 。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。

测量自动进行,结果由大屏幕液晶显示,并将结果进行存储。


1、仪器外观

1:线  路L  为高压输出端,由高压电缆引至被测线端,例如接至电机绕组。

2:汇水管G  接到水内冷发电机的汇水管上。(注:有多个汇水管出口时,应当用截面积大于2.5mm2的铜导线将各汇水管口连接,以保障测量值的准确度。)如果不是测量水内冷发电机,将该端子悬空即可。

3:电源插座AC 220V

4:电源开关

5:基座E  接在发电机的机座上。如果不是测量水内冷发电机,将该端子接被测设备绝缘的外壳。

6:按键区【增大】、【减小】、【功能】、【确定】

7:液晶显示屏

型号

PLKSN-2500V

PLKSN-5000V

额定电压

2500V

2500V、5000V

测量范围

绝缘电阻 1MΩ~20GΩ

吸收比、极化指数 1~19.99

绝缘电阻1MΩ~40GΩ

吸收比、极化指数 1~19.99

误差范围

±10%RDG,(当1MΩ~5GΩ)

±20%RDG,(当0.1MΩ~1MΩ;5GΩ~20GΩ)

±10%RDG,(当1MΩ~5GΩ)

±20%RDG,(当0.1MΩ~1MΩ;5GΩ~40GΩ)

工作电压

额定电压×(1±10%)

短路电流

>20mA

绝缘电阻

50MΩ(1000V)(测量线路与外壳间)

耐    压

AC 5kV  50Hz 1min  (测量线路与外壳间)

工作电源

180~270VAC,50Hz/60Hz±1%

工作环境

温度0~40℃,相对湿度20~80%

外形尺寸

320×240×135mm3

重   量

5kg
