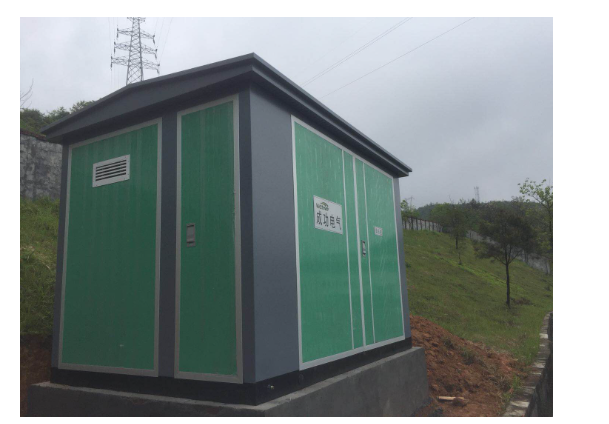

产品图片

　技术标准：

     GB1094.1.2-1996 电力变压器第1、2部分总则、温升
     GB1094.3.5-2003 电力变压器第3、5部分绝缘水平和绝缘试验、承受短路的能力
     GB/T6451-1999  三相油浸式电力变压器技术参数和要求
     GBl4048.2-2001 低压开关设备和控制设备
     GB7251-1997    低压成套开关设备和控制设备
     GB50150-1991   电气装置安装工程电气设备交接试验标准
     GB/T11022-1999  高压开关设备和控制设备
     GB/T16927.1.2-1997 高电压试验技术
     GBl5166.2-1994  交流高压熔断器 限流熔断器
     JB/T10217-2000  组合式变压器
    产品特点：
    1.本变电站由高压室、变压器室和低压室组成，可布置成目字型或品字型；
    2.具有终端、环网和双电源供电方式；
    3.可做成单台或双台变压器的供电方案；
    4.变压器可选择油浸式电力变压器和干式电力变压器；

    5.高压侧一般采用负荷开关、熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电动操作机构，实现自动化升级；熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大。对于800kVA以上的变压器，可选用zNl 2，zN28，VSl等真空断路器保护。

    6.低压侧主开关采用万能式或智能型断路器，出线开关选用新型塑壳式开关体积小、飞弧短，出线灵活；智能型自动跟踪无功补偿装置，有接触器和无触点两种投切方式供用户选择。
    7.箱体设有足够的自然通风口和隔热措施，可保证所有电器设备正常运行（可根据用户要求采用强制冷却）；
    8.“五防”功能齐全，操作维护方便，运行安全可靠；
    9.外壳材料为不锈钢、铝合金、冷轧板、彩钢复合板、非金属或两者的组合，具有耐老化、阻燃、防腐、防水、防尘、具备长期户外使用条件；
    10.当选用SF6负荷开关柜时，箱变整体尺寸小，更适用于小区建设，路灯工程改造；
    11.高压环网柜内可装配网自动化终端(RTU)实现短路及单相接地故障的可靠检测，具备“四遥”功能，便于配网自动化升级。

    使用条件：

     1.海拔高度：≤1000m；环境温度；一25℃～+40℃；
     2.温度：最高月平均气温+30℃，最高年平均气温+20℃；
     3.相对湿度：日平均值不大于95％，月平均值不大于90％；
     4.防震水平：水平加速度0 4m／s，垂直加速度O 15m／s；
     5.安装地点无剧烈；中击、无严重污染和化学腐蚀、无导电尘埃及爆炸危险的场合。
