佛山巿高华电力设备有限公司是一家专业从事研发、生产、销售高低压电力自动化成套设备的国家高新技术企业。公司成立于2001年,注册资金5010万元,现有员工100余人,厂房面积近万平方米。公司主要生产智能环保型开关柜、SF6全绝缘自动化成套设备、常压密封空气绝缘环网柜、户外开关箱、电缆分接箱、高低压开关柜、欧式箱变、配电箱等产品,广泛应用于智能电网、电厂、交通、工矿企业、新能源等领域。 目前公司与合作伙伴拥有国际上先进的环网柜自动化生产流水线、控制器生产流水线、真空氦检漏等生产和检测设备,并与国内多所高校长期保持良好的产学研合作,不断探索推广智能睛电方面的新产品、新技术,目前已取得丰硕科技创新成果并获得十多项国家专利,并有20余项专利在申请中。公司已建立完善的ISO9001、ISO140O1管理体系并高效运行,连续多年被评为省级高新技术企业、广东省守合同重信用企业、AAA级信用企业等。公司是西门子(中国)有限公司和施耐德电气(中国)有限公司的战略合作伙伴,是西门子公司NXArs中压空气绝缘开关柜,SIMOSEC环网开关柜和SIVACON 8PT低压开关柜授权生产厂家,近年来佛山市高华电力设备有限公司呈高速发展的态势,年营业额稳步攀升,同时公司以科学的管理,精湛的技术,汇集全体员工的智慧和努力,为客户提供高质量的产品和服务,全方位、高效率地解决合作方电力电气方面的问题,实现双赢互利共同发展。

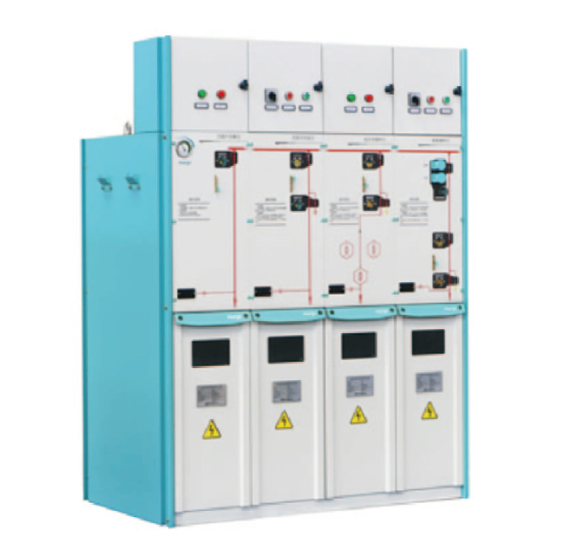

产品图片

10kV SF6全密封全绝缘环网开关柜


产品概述

SF6全封闭、全绝缘环网柜,是以SF6气体作为灭弧和绝缘介质,主要作为三相交流额定电压12KV,频率50Hz的环网供电和终端供电设备。该开关柜是全密封、全绝缘的系统,扩展方式为内扩展,通过绝缘母线连接,既可单元组柜也可共箱组柜,结构和谐统一,灵活多变。



产品特点

全绝缘全封闭设计,结构紧凑合理,性能稳定可靠,可适应于各种恶劣环境。

防护等级高,灭弧性能好,所有一次导体均密封在充满SF6气体的密封气箱中,减少运行和维护的工作量。

灭弧性能好,安全可靠性高,泄压通道的设置完全符合GB3906的要求,可有效的泄压。保证操作维护人员的安全。

扩展方式灵活,既可顶部扩展,也可侧面扩展。满足不同功能组合的需求。



产品优势

环境适应能力强,全绝缘全密封设计,可适应于环境恶劣的场所,运行和维护的工作量较少。

性能稳定可靠,完善的泄压通道设计,可有效的防止内部电弧造成的伤害。

模块化的结构组合,扩展方式灵活多变,能满足不同的功能需要。

配套开关柜智能控制器,可实现配电自动化控制。



技术参数

序号名称单位电缆进出线变压器出线断路器
C单元F单元V单元
1额定电压kV12
2额定频率Hz50
31min 工频耐压kV42
4雷电冲击耐受电压kV75
5额定电流A630125(熔断器)630
6额定有功负载开断电流A630
630
7额定闭环开断电流A630
630
8额定电缆充电开断电流A10
25
9额定转移开断电流A
1750
10额定短路开断电流kA2531.525
11额定峰值耐受电流kA63
63
12额定短时耐受电流kA/s25/4
25/4
13机械寿命5000500010000
14环境温度-40 ~ +60
15SF6气体压力/20℃时表压bar1.3
16防护等级
气箱IP67、整柜IP4X、隔室间IP2X
17密封试验(年漏气率)
≤0.05%
18外形尺寸mm375*770*1910
