GH1-12B箱式固定交流金属封闭开关设备

联系人:陈志波
联系电话:0757-8127****
企业地址广东省-佛山市
详细地址佛山市南海区桂城街道平洲平西工业区A座之一
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
佛山巿高华电力设备有限公司是一家专业从事研发、生产、销售高低压电力自动化成套设备的国家高新技术企业。公司成立于2001年,注册资金5010万元,现有员工100余人,厂房面积近万平方米。公司主要生产智能环保型开关柜、SF6全绝缘自动化成套设备、常压密封空气绝缘环网柜、户外开关箱、电缆分接箱、高低压开关柜、欧式箱变、配电箱等产品,广泛应用于智能电网、电厂、交通、工矿企业、新能源等领域。 目前公司与合作伙伴拥有国际上先进的环网柜自动化生产流水线、控制器生产流水线、真空氦检漏等生产和检测设备,并与国内多所高校长期保持良好的产学研合作,不断探索推广智能睛电方面的新产品、新技术,目前已取得丰硕科技创新成果并获得十多项国家专利,并有20余项专利在申请中。公司已建立完善的ISO9001、ISO140O1管理体系并高效运行,连续多年被评为省级高新技术企业、广东省守合同重信用企业、AAA级信用企业等。公司是西门子(中国)有限公司和施耐德电气(中国)有限公司的战略合作伙伴,是西门子公司NXArs中压空气绝缘开关柜,SIMOSEC环网开关柜和SIVACON 8PT低压开关柜授权生产厂家,近年来佛山市高华电力设备有限公司呈高速发展的态势,年营业额稳步攀升,同时公司以科学的管理,精湛的技术,汇集全体员工的智慧和努力,为客户提供高质量的产品和服务,全方位、高效率地解决合作方电力电气方面的问题,实现双赢互利共同发展。

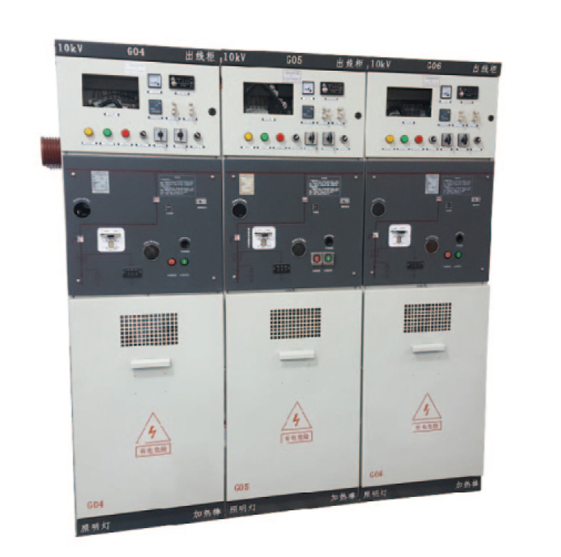

产品图片

GH1-12B箱式固定交流金属封闭开关设备


产品概述

GH1-12B型系列开关柜是我司采用先进技术,并结合多年的产品设计和制造经验,开发的用于中压电网的空气绝缘开关设备。产品推出以来,以其固定式单元组合和模块式灵活扩展的完美统一,既适用于中压网络节点和用户终端的需求,又适用于二次变电站对紧凑型开关柜的使用需要。

GH1-12B型系列开关柜所有的带电部件都封闭在金属箱内,可实现运行的可靠性并保证人身安全,实现免维护。还可以通过外部扩展母线,实现模块化的灵活组合,从而满足客户的不同的功能需求。扩展母线采用全绝缘和可触摸的设计,确保了较高的可靠性和安全性。



产品特点

柜体模块式一体化设计,可根据客户要求,任意组合;

柜体正面有观察窗,隔离、接地状态可视;结构紧凑,可靠墙安装,占地面积小:

一体化三工位隔离-断路器组配有滚轮,与柜体组成抽拉式结构,可快速安装或进行整体更换,方便维修和缩短停电时间。



产品优势

最大1250A,31.5KA分断,性能稳定可靠。

功能模块齐全:除标准的负荷开关单元、组合电器单元、断路器单元外,其他功能模块均齐全,且可靠性高。

操作机构稳定可靠:可配置预储能操作机构,在一个操作区域内可实现合一分一合一分操作。



技术参数

序号名称单位数据
1额定电压kV12
2额定频率Hz50
3额定电流A630/1250
4工频耐受电压相间、对地kV42
断口间48
5雷电冲击耐受电压相间、对地kV75
断口间85
6额定有功负载开断电流A630/1250
7额定闭环开断电流A630/1250
8额定短路开断电流kA25/31.5
9额定短路关合电流kA63/80
10额定短时耐受电流kA25./31.5
11额定短时耐受持续时间s4
12机械寿命10000
13外形尺寸mm550*1000*2000


产品概述

GH1-12B型系列开关柜是我司采用先进技术,并结合多年的产品设计和制造经验,开发的用于中压电网的空气绝缘开关设备。产品推出以来,以其固定式单元组合和模块式灵活扩展的完美统一,既适用于中压网络节点和用户终端的需求,又适用于二次变电站对紧凑型开关柜的使用需要。

GH1-12B型系列开关柜所有的带电部件都封闭在金属箱内,可实现运行的可靠性并保证人身安全,实现免维护。还可以通过外部扩展母线,实现模块化的灵活组合,从而满足客户的不同的功能需求。扩展母线采用全绝缘和可触摸的设计,确保了较高的可靠性和安全性。



产品特点

柜体模块式一体化设计,可根据客户要求,任意组合;

柜体正面有观察窗,隔离、接地状态可视;结构紧凑,可靠墙安装,占地面积小:

一体化三工位隔离-断路器组配有滚轮,与柜体组成抽拉式结构,可快速安装或进行整体更换,方便维修和缩短停电时间。



产品优势

最大1250A,31.5KA分断,性能稳定可靠。

功能模块齐全:除标准的负荷开关单元、组合电器单元、断路器单元外,其他功能模块均齐全,且可靠性高。

操作机构稳定可靠:可配置预储能操作机构,在一个操作区域内可实现合一分一合一分操作。



技术参数

序号名称单位数据
1额定电压kV12
2额定频率Hz50
3额定电流A630/1250
4工频耐受电压相间、对地kV42
断口间48
5雷电冲击耐受电压相间、对地kV75
断口间85
6额定有功负载开断电流A630/1250
7额定闭环开断电流A630/1250
8额定短路开断电流kA25/31.5
9额定短路关合电流kA63/80
10额定短时耐受电流kA25./31.5
11额定短时耐受持续时间s4
12机械寿命10000
13外形尺寸mm550*1000*2000
