GH1-12C固体绝缘开关柜

联系人:陈志波
联系电话:0757-8127****
企业地址广东省-佛山市
详细地址佛山市南海区桂城街道平洲平西工业区A座之一
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
佛山巿高华电力设备有限公司是一家专业从事研发、生产、销售高低压电力自动化成套设备的国家高新技术企业。公司成立于2001年,注册资金5010万元,现有员工100余人,厂房面积近万平方米。公司主要生产智能环保型开关柜、SF6全绝缘自动化成套设备、常压密封空气绝缘环网柜、户外开关箱、电缆分接箱、高低压开关柜、欧式箱变、配电箱等产品,广泛应用于智能电网、电厂、交通、工矿企业、新能源等领域。 目前公司与合作伙伴拥有国际上先进的环网柜自动化生产流水线、控制器生产流水线、真空氦检漏等生产和检测设备,并与国内多所高校长期保持良好的产学研合作,不断探索推广智能睛电方面的新产品、新技术,目前已取得丰硕科技创新成果并获得十多项国家专利,并有20余项专利在申请中。公司已建立完善的ISO9001、ISO140O1管理体系并高效运行,连续多年被评为省级高新技术企业、广东省守合同重信用企业、AAA级信用企业等。公司是西门子(中国)有限公司和施耐德电气(中国)有限公司的战略合作伙伴,是西门子公司NXArs中压空气绝缘开关柜,SIMOSEC环网开关柜和SIVACON 8PT低压开关柜授权生产厂家,近年来佛山市高华电力设备有限公司呈高速发展的态势,年营业额稳步攀升,同时公司以科学的管理,精湛的技术,汇集全体员工的智慧和努力,为客户提供高质量的产品和服务,全方位、高效率地解决合作方电力电气方面的问题,实现双赢互利共同发展。

产品图片

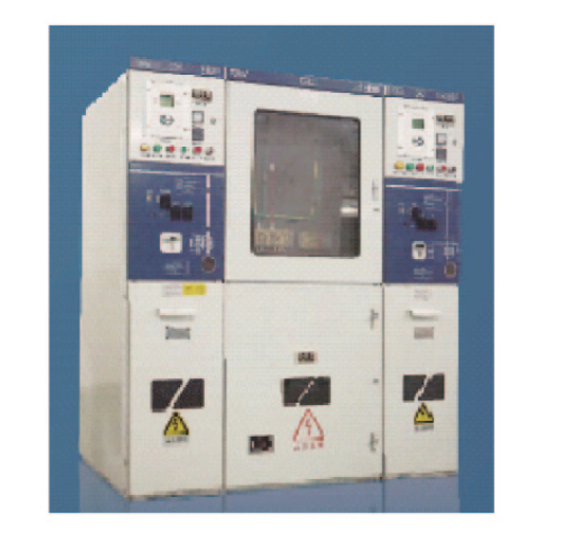

GH1-12C固体绝缘开关柜


产品概述

固体绝缘环网柜是一种全密鞋封的供电单元,所有带电部件及开关全密封在一个环氧塑脂壳体内。整个开关装置不受外部环境影响,能保证运行的可靠性和人身的安全性。环网单元分户内和户外型。

环网单元适用于12kV、50Hz的三相交流配电系统,用于环网供电或终端供电。环网单元可安装在工矿企业、住宅小区、学校、公园等的配电系统,也可装入紧凑式箱式变电站中,用于配电变压器的控制和保护。



产品特点

高压带电部件密封在环氧塑脂绝缘套筒壳内,真空灭弧室灭弧,体积小,灭弧可靠。每单元均通过三个高压套管出线,电缆连接方便。

操作机构连接数处和高压套管处采取了严格的密封措施性能良好。采用APG工艺由进口环氧树脂制成的高压套管及高压绝缘筒,绝缘筒和高压套管之间通过硅橡胶套紧配合装配而成,有较好的密封作用。

各路装有相互独立的操作机构,机构安装在柜体的前面,具有完善的机械联锁功能。



产品优势

安全性能高空气绝缘环网柜的设计达到操作员和设备的最大安全,特别是设备中出现内部电弧时:开关柜后下部有安全泄压阀,因此可避免气箱内部过压。同时开关柜具备可靠的泄压通道,保护正面操作人员的安全。

连锁完善齐全具备完善的五防机械联锁功能,且连锁全部采用硬连锁,可有效防止因操作人员的误操作引起其他事故。

节能环保,箱体内的绝缘介质为空气,可减少SF6等温室气体的排放,节能环保。



技术参数

序号名称单位标准参数值
负荷开关单元断路器单元电缆连接单元
1额定电压kV12
2额定频率Hz50
3额定电流A630630630
4额定闭环开断电流A630

5额定短时耐受电流kA20(4s)
6额定峰值耐受电流kA50
7额定短路关合电流kA50
81min工频耐压kA42
9雷电冲击耐压kV75
10防护等级
环网单元外壳IP4X 户外型外壳IP43
11机械寿命1000010000
12额定短路开断电流kA
20
13外形尺寸mm400(500)*800*1700


产品概述

固体绝缘环网柜是一种全密鞋封的供电单元,所有带电部件及开关全密封在一个环氧塑脂壳体内。整个开关装置不受外部环境影响,能保证运行的可靠性和人身的安全性。环网单元分户内和户外型。

环网单元适用于12kV、50Hz的三相交流配电系统,用于环网供电或终端供电。环网单元可安装在工矿企业、住宅小区、学校、公园等的配电系统,也可装入紧凑式箱式变电站中,用于配电变压器的控制和保护。



产品特点

高压带电部件密封在环氧塑脂绝缘套筒壳内,真空灭弧室灭弧,体积小,灭弧可靠。每单元均通过三个高压套管出线,电缆连接方便。

操作机构连接数处和高压套管处采取了严格的密封措施性能良好。采用APG工艺由进口环氧树脂制成的高压套管及高压绝缘筒,绝缘筒和高压套管之间通过硅橡胶套紧配合装配而成,有较好的密封作用。

各路装有相互独立的操作机构,机构安装在柜体的前面,具有完善的机械联锁功能。



产品优势

安全性能高空气绝缘环网柜的设计达到操作员和设备的最大安全,特别是设备中出现内部电弧时:开关柜后下部有安全泄压阀,因此可避免气箱内部过压。同时开关柜具备可靠的泄压通道,保护正面操作人员的安全。

连锁完善齐全具备完善的五防机械联锁功能,且连锁全部采用硬连锁,可有效防止因操作人员的误操作引起其他事故。

节能环保,箱体内的绝缘介质为空气,可减少SF6等温室气体的排放,节能环保。



技术参数

序号名称单位标准参数值
负荷开关单元断路器单元电缆连接单元
1额定电压kV12
2额定频率Hz50
3额定电流A630630630
4额定闭环开断电流A630

5额定短时耐受电流kA20(4s)
6额定峰值耐受电流kA50
7额定短路关合电流kA50
81min工频耐压kA42
9雷电冲击耐压kV75
10防护等级
环网单元外壳IP4X 户外型外壳IP43
11机械寿命1000010000
12额定短路开断电流kA
20
13外形尺寸mm400(500)*800*1700
