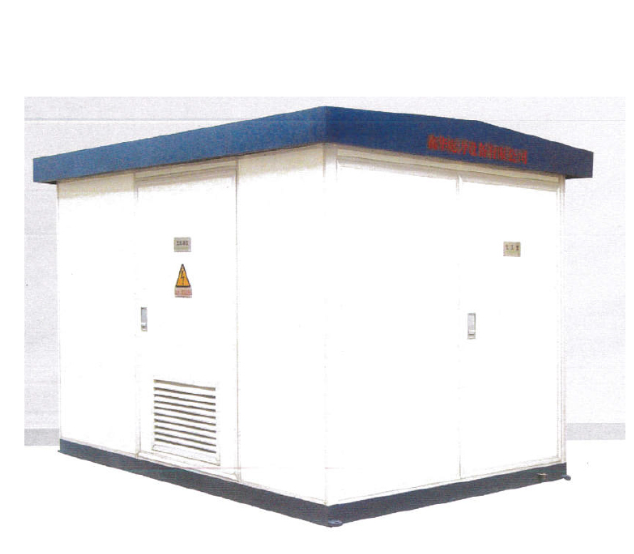

YBM高压/低压预装式变电站

产品概述

YBM高压/低压预装式变电站是一种深入负荷中心，作为受电配电的新型成套设备，本系列产品不仅具备传统土建变电站变电、开关、控制计量、补偿的功能，还具有占地面积小，安装迅速、方便、运行可靠、移动方便、投资少等显著优点，因此，该产品可广泛用于工厂、矿山、港口、机场、施工工地、道路、城市公共建筑、集中住宅小区等。

本系列产品适用于6～12kV，交流50Hz，1600kVA及以下变电站，是由高压柜、低压配电屏、变压器及外壳等四部分组合而成，高压柜采用本公司生产的真空断路器柜、$F6负荷开关柜，或真空负荷开关柜，压气式负荷开关柜，其使用寿命长，维护少，安全可靠，且带有接地装置，有性能优越的机械联锁；低压配电屏采用本公司生产的PGL或GGD柜、GCK柜，变压器采用S9系列全密封油浸式变压器（或环氧浇注干式变压器），使整个供配电系统的经济性、安全性、可靠性更上一层楼，外壳制造在完全满足防护要求的前提下，兼顾了美观性和实用性。

产品特点

本产品外部箱壳为箱顶可卸式结构，门和侧板为夹岩棉复合型材板薄钢板弯制焊接，箱顶是钢板夹岩棉结构，有效的减少太阳辐射作用并保证良好的散热效果，底座用槽钢焊接，与框架连成一体，是固定箱内电气设备及安全装地脚的基础构件。整个箱壳表面经前处理后，喷涂特殊防腐底漆和面漆，具有很强的防腐能力，如用户要求，箱壳可用铝合金板，不锈钢板制造。产品内部按功能要求间隔成高压室、变压器室、低压室三个独立单元，产品顶部有四只吊环供起吊使用，吊装夹角不大于30°

产品的通风散热系统有效而可靠，315KVA以下的产品仅采用自然通风（上开百页窗），大于400KVA的产品设有温控自动排气装置，保证温升不超出标准限值。对于干式变压器，由安装底部两侧的冷却风机强迫风冷，并配以插入变压器的探头经温控仪来控制风机停止与运转，温控仪具有超温报警功能。

进出线方式为电缆进出：

各独立单位装设有完善的控制，带电显示和照明系统，电器设备符合1P33防护等级要求，外壳符合1P23的要求。

技术参数
