产品图片

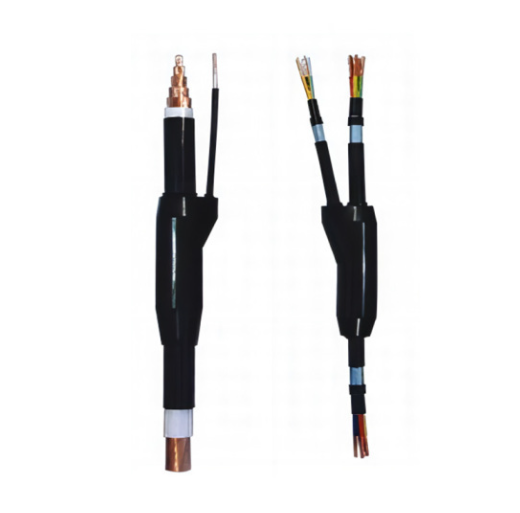

预分支电缆
预分支电缆
型号：FZ-VV、FZ-YJV、FZ-YJV22等
规格：10～630mm2
额定电压(kV)：0.6/1
主要用途：用于0.6/1kV及以下民用建筑、厂房、工业建筑的低压配电系统的配电系统。
预分支电缆是工厂在生产主干电缆时按用户设计图纸预制分支线的电缆，是近年来的一项新技术产品。以下是关于预分支电缆的详细介绍：
结构组成：
主干电缆：是预分支电缆的主要部分，用于传输电能，其截面大小根据实际用电需求选择，一般为25-500mm²。
分支线：从主干电缆上引出的分支线路，连接到各个用电设备或配电箱，分支电缆截面通常为6-120mm²。
分支接头：用于连接主干电缆和分支线，使电流能够从主干电缆顺利传输到分支线。分支接头的制作工艺要求较高，需要保证良好的电气连接和机械强度。
相关附件：如电缆固定夹具、挂具等，用于固定和安装预分支电缆。
性能特点：
电气性能优越：主干电缆导体无接头，连续性好，减少了故障发生的几率；分支体接触电阻极小，能够保证电流的稳定传输。
良好的抗震性、气密性、防水性和耐火性：在建筑发生震动时，预分支电缆不会受到影响；能在潮湿的环境中正常供电运行，也可敷设在露天和埋在土壤中；耐火型预分支电缆在燃烧的情况下，能保持一定时间的正常送电运行。
可定制性高：可根据配电系统的配电点的需要设定分支位置、分支线的准确长度等，满足不同工程的个性化需求。
安装简便、施工周期短：预分支电缆在工厂已经预制好分支，现场安装时只需将其敷设到位并进行连接即可，与传统的电缆敷设和分支制作方式相比，大大节省了施工时间和人力成本。
应用领域：广泛应用于高中层建筑、住宅楼、商厦、宾馆、医院电气竖井内垂直供电。也适用于隧道、机场、桥梁、公路等供电系统，以及现代化标准厂房、各种建筑、设施、楼、堂、馆、所等场所。
敷设与安装注意事项：
敷设时尽量采用顺向吊装，特殊情况下可采用逆向放装，但过程中不许提前放开支线，防止分支体在通过孔洞时刮伤，并且避免受到过大的机械外力。
在提升吊装时，要选择强度为电缆重量4倍以上的绳索，敷设完毕后首先由上而下安装固定夹具。
敷设安装过程中不能小于规定的电缆弯曲半径。
固定单芯型预制分支电缆时，禁止使用金属夹具。
主干线和分支线与受电测电器和用电测电器连接时，必须使用金属线夹，并正确选用线夹的金属类型。
