产品图片

产品描述

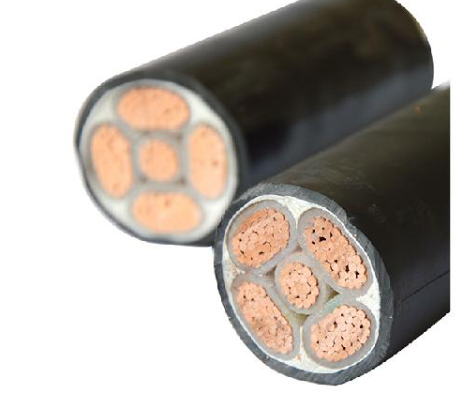

 铜芯/铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆

用途：电力电缆是用于传输和分配电能的电缆，电力电缆常用于城市地下电网、发电站引出线路、工矿企业内部供电及过江海水下输电线。电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，包括1-500KV以及以上各种电压等级，各种绝缘的电力电缆。

电压等级：1、低压电缆：适用于固定敷设在交流50Hz，额定电压3kv及以下的输配电线路上作输送电能用。

2、中低压电缆：（一般指35KV及以下）：聚氯乙烯绝缘电缆，聚乙烯绝缘电缆，交联聚乙烯绝缘电缆等。

3、高压电缆：（一般为110KV及以上）：聚乙烯电缆和交联聚乙烯绝缘电缆等。

4、超高压电缆：（275～800千伏）。

5、特高压电缆：（1000千伏及以上）。

绝缘材料：塑料绝缘电力电缆 绝缘层为挤压塑料的电力电缆。常用的塑料有聚氯乙烯、聚乙烯、交联聚乙烯

基本结构：电力电缆的基本结构由线芯（导体）、绝缘层、屏蔽层 铠装层和保护层四部分组成。

线芯: 线芯是电力电缆的导电部分，用来输送电能，是电力电缆的主要部分。

绝缘层: 绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离，保证电能输送，是电力电缆结构中不可缺少的组成部分。

屏蔽层：15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层。

铠装层:以增加电缆的机械强度，提高防侵蚀能力，是为易受机械破坏及极易受侵蚀的地区而设计的电线电缆。铠装分为钢带铠装（22，23），细钢丝铠装（32,33），粗钢丝铠装（42,43）。钢带铠装只用于直埋电缆或普通穿管、普通地面、隧道等的敷设。而钢丝铠装可以经受一般的纵向拉力，因此适用于短距离架空敷设或竖直、垂直敷设。在国外，钢丝铠装电缆较多！

价格：相对应的钢丝铠装的较贵。因为钢丝铠装生产较困难，成本较高。

保护层：保护层的作用是保护电力电缆免受外界杂质和水分的侵入，以及防止外力直接损坏电力电缆

电力电缆的优点：

1占地少。一般埋设于土壤中或敷设于室内，沟道，隧道中，线间绝缘距离小，不用杆塔，占地少，基本不占地面上空间。

2可靠性高。受气候条件和周围环境影响小，传输性能稳定，可靠性高。

3具有向超高压，大容量发展的更为有利的条件，如低温，超导电力电缆等。

4分布电容较大。

5维护工作量少。

6电击可能性小。

常见型号：

VV  铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆

VLV 铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆

YJV  铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆

YJLV 铝芯交联聚乙烯绝缘聚氯乙烯护套电力电缆

VV22  铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆（钢丝铠装为32或42）

VLV22铝芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆（钢丝铠装为32或42）

YJV22铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆（钢丝铠装为32或42）

YJLV22铝芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆（钢丝铠装为32或42）

常用结构：3+1  三根主线+一根零线

                  4+1四根主线+一根零线

                  3+2 三根主线+一根零线+一根地线

                  1 2 3 4 5 等芯 全部为相同规格主线

执行标准：GB/T 12706-2002 额定电压1kV（Um=1.2kV）到35kV（Um=40.5kV）挤包绝缘电力电缆

延伸种类为 阻燃型（ZR） 耐火型（NH）低烟无卤环保型（WDZ）等
