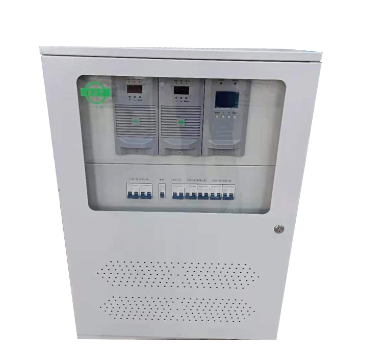

产品图片

    壁挂直流电源系统是我公司专为小容量直流电源系统而设计，适用于小型开关站、小型用户变电站及小型变电站、高层楼宇高压配电系统操作。采用一体化设计思路，由HH23003S/HH11005S模块、HH006S监控硅链、小托架、壁挂电源箱体构成。壁挂电源系统集成AC/DC模块，监控、硅链、交直流配电于一体，只需外接电池组即可构成完整的直流操作电源系统。

       壁挂电源直流系统具有体积小、结构简单美观大方、安装方便简洁、组配系统灵活等特点。适用220V/38AH以下系统，110V/65AH以下系统。模块化设计，N+1热备，可平滑扩容，满足不同容量系统。模块可带电插拔，更换安全方便。监控功能完善，高智能化，采用大屏幕液晶LCD汉字显示，声光告警。对系统的各组成部分：交流配电、整流模块、直流馈电实现全参数本地及远端监控；主要监控量有：模块的开/关机、充电方式、输出电压调节、输出限流点整定、PT供电限流、电池断路器跳闸告警、电池充电自动管理。监控系统配有标准RS-485及RS232接口，方便接入自动化系统，实现“四遥”及无人值守。并提供CDT、MODBUS两种通讯规约供用户选择。对蓄电池自动管理及自动维护保养：实时监测蓄电池组的电压，充、放电电流，自动控制均、浮充以及电池组定期维护性均充。智能化系统具有电池温度补偿功能、并实现母线绝缘在线监测。系统配有自动降压硅链部分,降压单元具有自动控制功能，可设定硅链输出电压。交流配电单元包括1路单相交流输入可选择一路PT备用供电；PT供电时系统自动限制系统输出功率。直流配电单元提供2路合母输出、2路控母输出、并提供一路电池断路器。

技术指标

交流输入： 220V±15%

PT 电压：  100V±10%（可选部分）

电网频率： 50Hz±5%

模块效率： ≥92%（单模块）

输出电压： 190V-260V 连续可调  (95V-150V 连续可调  110V系统)

输出限流： 0.3A-3A(单模块)     (0.5A-5A单模块     110V系统)

稳压精度： ≤±0.5%

稳流精度： ≤±1%

纹波系数： ≤±0.5%

均 流 度： ≤3%

过压保护： 320V±15V             (160V±8V 110V系统)

绝缘电阻： ≥20MΩ

绝缘强度： 输出对地、输入对地、输入对输出施加2.1KVAC，时间1min 无飞弧无闪络。

相对湿度: ≤90%

环境温度:-10℃-- +40℃

可闻噪音: ≤50dB

外形尺寸: 660（宽）×900（高）×300（厚）
