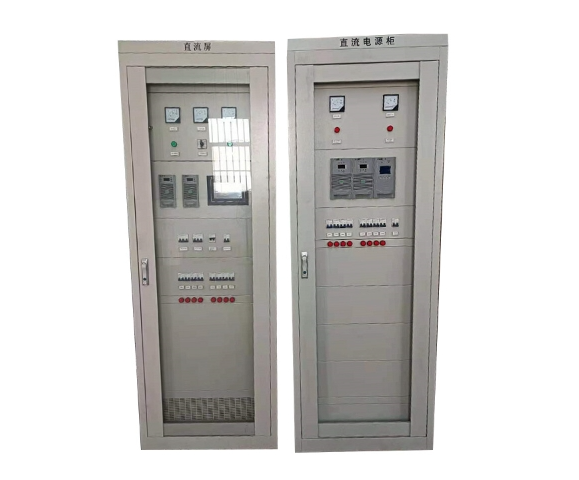

产品图片

1、概述

GZDW系列智能高频开关直流电源柜是我公司根据电力工程直流系统的技术要求，结合多年研制生产电力自动化设备的实践经验，开发生产的一种新型的微机控制、保护、管理、测量的直流电源装置。主要用于发电厂、变电站、工矿企业的高低压配电室、电信通信中心、计算机站等需要微机控制无人值守工作站，作为直流操作机构的分合闸、继电保护、信号系统及事故照明等的直流电源。

GZDW系列电源柜输出直流电压连续可调，单架最大配置为160A，最大输出电流400A。它采用电力电子行业最新的高频开关技术，n+1模块组合结构，各模块之间自动均流均衡供电，整屏配置灵活，扩容方便。整流模块体积小，重量轻，工作温度范围宽，抗干扰能力及电网适应能力强，动态响应快，杂音纹波小，开关工作频率高。该系列电源柜配置当地微机监控模块，实现对直流系统的监测、显示、控制、管理、保护等，其具有集中远端监测监控接口，可通过RS232/485通信接口进行远程四遥监控及管理。屏体采用型材结构，造型美观大方。

2、主要性能指标:

1）额定输入交流电压：  AC380V ±20%三相四线50Hz±10％

2）额定输出电压：      DC230V   190V～300VDC连续可调

3）额定输出电流：      0～400A    电池容量10-2000AH

4）输出稳压精度：      ≤±0.5％

5）输出稳流精度：      ≤±1％

6）输出纹波系数：     ≤±0.2％

7）综合效率：         ≥95％

8）可行性指标：      MTBF≥100000小时

9）噪声：           ＜50dB

       10）绝缘电阻：≥10MΩ

       11）绝缘强度：≥2000V AC/50HZ

       12) 屏体外形尺寸：800mm×600mm×2260（2360）mm
