零序（剩余）电流互感器（闭合式）
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
三友联众集团股份有限公司，是一家专业的集继电器研发、制造、销售为一体的高新技术企业、中国电子元件百强企业，于2021年1月在深圳证券交易所创业板上市。旗下拥有12家子公司，3家孙公司，职工3000余名。据中国电子元件行业协会调研数据显示，公司连续七年入选中国电子元件百强企业，并在继电器领域的销售额连续多年排名第二。

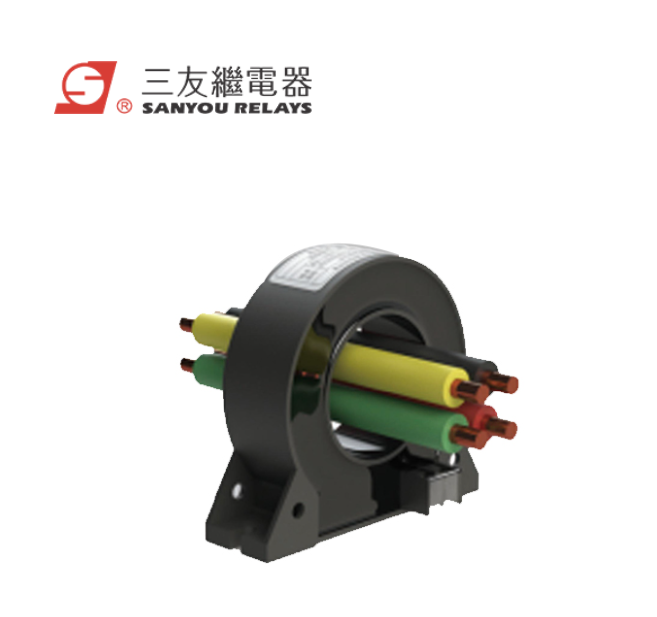

产品图片
零序（剩余）电流互感器（闭合式）
产品概述
特点
•低成本
•铁芯由高导磁率的磁性材料卷绕而成，没有气隙， 二次绕组均匀绕制，漏磁小。
•多种外形结构尺寸
•多种规格可供选择
用途
•电流电压监控，防火漏电系统，小电流接地系统
•电磁继电保护装置，微机保护装置
详细参数
说明
•外壳材料：工程塑料，阻燃等级94-V0 .频率:50-2000 Hz
•工作温度：-20°C - +50° C
•工作电压：600Vac •介质强度:2500Vac/分钟
•冲击电压：5000V (1.2/50JJS标准雷电波)
•环保：符合RoSH环保要求
•精度等级：符合0.2,0.5,1.0级
下面的表展示了我们的电流互感器的标准系列
| 型号 | 一次电流 | 二次电流 | 额定持续热电流 | 主回路电流 | 变比 | 精度等级 | 负载 | 内径-长-宽-高（mm） |
| ZMCTLY-30 | 1A | 0.5mA | 2A | 0~100A | 2000:1 | 0.5 | ＜500 | 30-76-67-25 |
| ZMCTLY-46 | 1A | 0.5mA | 2A | 0~160A | 2000:1 | 0.5 | ＜500 | 46-98-86-28 |
| ZMCTLY-80 | 1A | 0.5mA | 2A | 0~400A | 2000:1 | 0.5 | ＜500 | 80-140-130-32 |
| ZMCTLY-100 | 1A | 0.5mA | 2A | 0~630A | 2000:1 | 0.5 | ＜500 | 100-167-148-32 |
| ZMCTLY-120 | 1A | 0.5mA | 2A | 0~1000A | 2000:1 | 0.5 | ＜500 | 120-188-172-32 |
| ZMCTLY-150 | 1A | 0.5mA | 2A | 0~1250A | 2000:1 | 0.5 | ＜500 | 150-225-206-32 |
| ZMCTLY-200 | 1A | 0.5mA | 2A | 0~1500A | 2000:1 | 0.5 | ＜500 | 200-296-274-40 |
| 型号 | A | B | C | D | E | F | G |
| ZMCTLK-30 | 76 | 25 | 67 | 30 | 3 | 69 | 5 |
| ZMCTLK-46 | 98 | 28 | 86 | 46 | 5 | 87 | 5 |
| ZMCTLK-80 | 140 | 32 | 130 | 80 | 6 | 122 | 6 |
| ZMCTLK-100 | 167 | 32 | 148 | 100 | 5 | 153 | 6 |
| ZMCTLK-120 | 188 | 32 | 172 | 120 | 6 | 170 | 6 |
| ZMCTLK-150 | 225 | 32 | 206 | 150 | 6 | 205 | 6 |
| ZMCTLK-200 | 296 | 40 | 274 | 200 | 8 | 278 | 6 |
