SRDC 通用功率继电器

联系人：宋朝阳

联系电话：0769-8261****

企业：三友联众集团股份有限公司

企业地址广东省-东莞市

详细地址东莞市塘厦镇莆心湖中心二路27号

厂家信息
产品信息
规格参数
技术文档

三友联众集团股份有限公司，是一家专业的集继电器研发、制造、销售为一体的高新技术企业、中国电子元件百强企业，于2021年1月在深圳证券交易所创业板上市。旗下拥有12家子公司，3家孙公司，职工3000余名。据中国电子元件行业协会调研数据显示，公司连续七年入选中国电子元件百强企业，并在继电器领域的销售额连续多年排名第二。

产品图片

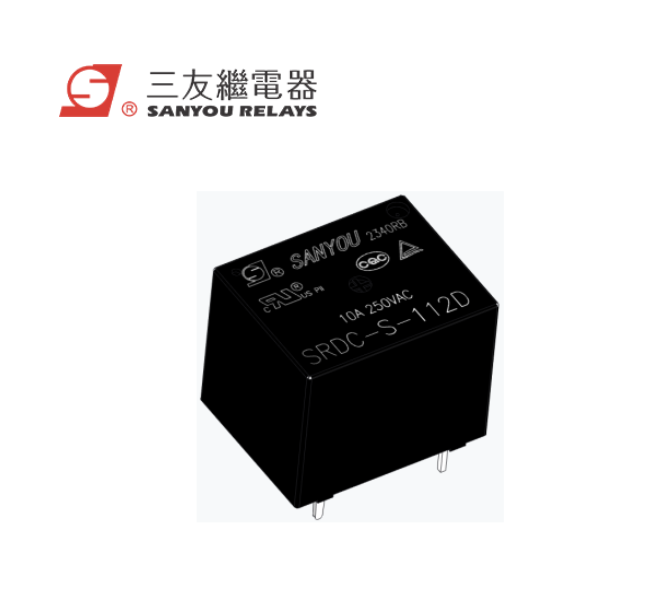

通用功率继电器SRDC

详细参数

触点参数
型号	SRDC
额定负载（阻性负载）	10A 277VAC
最大切换电流	15A
最大切换电压	277VAC
最大切换功率	2,770VA
最小切换负载	6V 1A
性能参数
触点材料		银合金
接触电阻		100mΩ Max. (at 1A 6VDC)
吸合时间 (额定电压)		8ms Max. (不加二极管 )
释放时间		5ms Max. (不加二极管 )
绝缘电阻		Min. 1,000MΩ (at 500VDC)
介质耐压		触点与触点间：750VAC, 50/60Hz for 1min.
		触点与线圈间：1,500VAC, 50/60Hz for 1min.
抗振动（NO）		耐久	10～55Hz，双振幅 1.5 mm
		误动作	10～55Hz，双振幅1.5 mm
抗冲击（NO）		耐久	100G Min.
		误动作	10G Min.
寿命		机械寿命(每小时 10,800 次，室温)	10,000,000 次
		电气寿命(每小时 360 次，室温)	100,000 次
环境温度		-40℃～+85℃（不冷凝）若需要105℃产品，请联系三友
重量		约 7.0g
