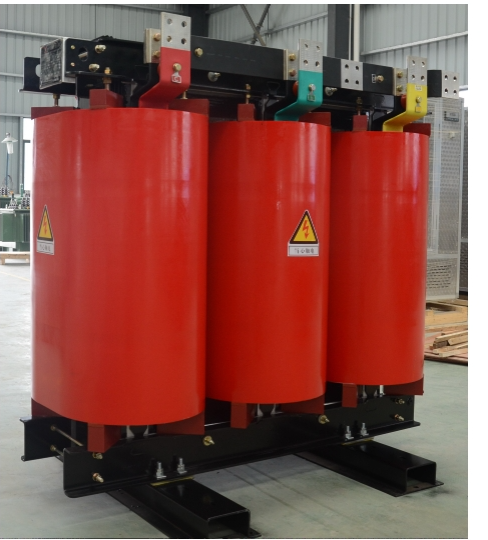

SC(B)13系列环氧树脂浇注干式变压器

产品名称

SC(B)13系列环氧树脂浇注干式变压器

产品说明

 产品概述

广州增银电力设备有限公司SC(B)13系列环氧树脂浇注干式变压器是为响应国家节能的推广工作，我公司结合市场需求，在公司成熟的SC（B）10、SC（B）11干式变压器生产工艺前提下，产品研发部自行设计了SC（B）13节能型干式变压器，并于2013年11月顺利通过了国家变压器检测机构的检测认证，并于2014年2月通过了国家变压器节能1级能效认证，正面向市场大力推广。
产品用途广州增银电力设备有限公司生产的10kV SC(B)13、SC(B)11、SC(B)10、SCZ(B)系列环氧树脂浇注变压器广泛用于高层建筑、石油化工厂、发电厂、地铁、车站、码头、机场等人口集中的重要场所及组合式变电站，35kV SC(B)10系列环氧树脂浇注变压器用于城网变电站。使用条件环境温度：
最高气温：+40℃
最低气温：-30℃
最高年平均气温：+20℃
最高日平均气温：+30℃
频率：50Hz
海拔高度：不超过1000m（超过海拔1000m可进行特殊设计）执行标准GB1094、11-2007《干式电力变压器》
GB/T10228-2008《干式电力变压器技术参数和要求》
JB/T10088-2004《6-500kV级电力变压器声级》产品结构特征①高压线圈：采用多段圆筒式结构，630kVA及以上设计有冷却风道，属无填料玻璃纤维增强浇注系统。
②低压线圈：315kVA及以上采用箔式线圈结构，树脂端封，表面由固态环氧树脂高温固化覆盖。
③铁心：采用“步进式”迭片方式叠片，拉板式结构。
④夹件：由钢板冲压折弯成形，与一般夹件相比，结构增加有抗拉边、通风槽，从而使得铁心夹持紧凑、不变形、变压器通风性能好等优点，已获国家专利。
⑤外壳：由防腐蚀铝型材、防腐磨花铝板及铝合金网格板等材料拼装而成，具有良好的通风和防护性能。
⑥风冷系统：风机采用低噪音、大风量、低损耗的幅流式风机。
⑦温控温显装置：温控温显装置具有循环显示三相线圈的热点温度，显示三相中最高相温度，自动控制风冷系统的启停、超温报警、计算机联网，远程显示及故障记忆等功能。选用产品指导性建议①大型火力发电厂、大型水力发电厂、核电站和其他重要设施内无油化配电装置优先考虑选用该类变压器。
②防火要求较高的场所如：高层建筑、港口、码头、机场、剧院等人口密集的建筑物内优先考虑选用该类变压器。
③场地紧凑的情况下优先考虑选用该类变压器。
④油浸变压器事故排油对环境污染难以解决的场合优先考虑选用该类变压器。
⑤与重要建筑物防火距离不够的户外箱变内优先选用该类变压器。
⑥与居民住宅连体的配电站优先考虑选用该类变压器。
⑦环境温度变化较大，或环境温度较低的地区，带填料浇注的变压器容易开裂时，优先考虑选用该类变压器
