PRM120-33稳变压器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
东莞市秦川电力设备有限公司是电源业内有着10余年工作经历的团队,自2014年成立以来一直专注于做电能-电源系统解决方案服务商,致力于尊重客户,满足客户,服务客户-客户关系理念,努力打造与客户,供应商,员工,社会和环境共赢局面,先后赢得了,索尼,东风本田,爱信精机,广汽丰田,NS,OPPO,VIVO,立德,紫翔,Panasonic,埃塞俄比亚共和国电信,华为,康华医院,南城阳光小学,东莞玉兰大剧院,等企事业单位,自主研发经营产品配套PCB行业众多用户,产品远销于印度,印度尼西亚,加拿大,美国,台湾,埃塞俄比亚共和国,尼日利亚,喀麦隆等地区。公司经营过程中非常重视客户需求解决,制定完善的售前方案设计及产品选型评估,售中设备交付试验培训服务,售后全生命周期设备记录巡检-维护-保养服务。
秦川电力注重服务及产品创新,2019年率先在行业推广设备租赁服务,为商业,会议,演唱会,灯光秀等重要场所提供临时用电及电力保障服务(变压器-发电机-ATS-UPS-配电柜-电缆线)等一站式租赁服务,先后为“2019世界篮球世界杯”深圳湾,佛山赛区,“深圳灯光秀”“第七届世界军人运动会”等重要活动提供了设备及技术服务。

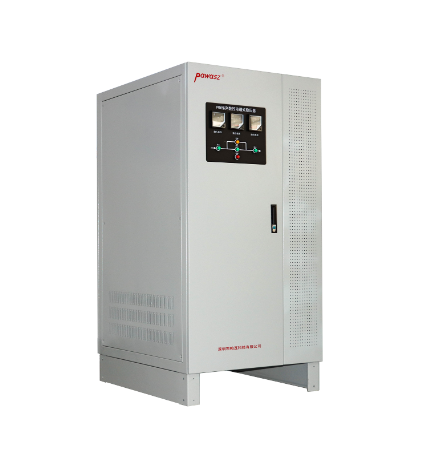

产品图片

PRM120-33稳变压器
1、设备概述
本公司自主研发的PRM 系列产品是由计算机自动控制电磁开关矩阵的组合切换,通过电磁耦合改变串接在电网与负载中补偿电压的大小和极性达到调定输出电压的目的。PRM 系列产品解决了低压电网中的电压不稳定,电压不匹配及三相电压不平衡等电能质量问题;有效改善了用户侧的电能质量, 保护用户侧的设备安全、延长低压系统的寿命,同时降低了不合理的电能消耗。广泛适用于工业、教育、医疗、通讯、电力能源,金融等行业。

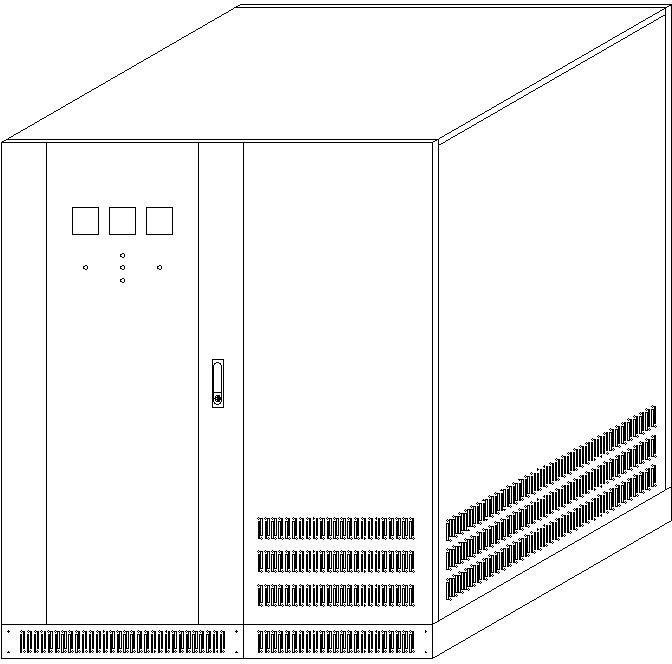

2、设备总体结构图

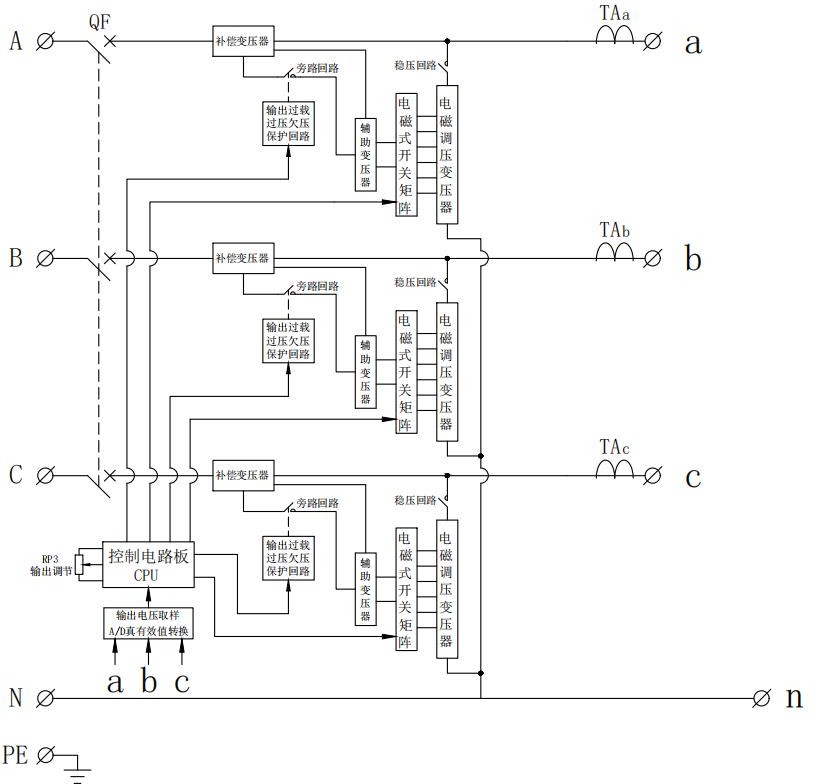

3、设备组成及原理
3.1组成部分:
a、补偿变压器 T1、电磁调压变压器 T2、辅助变压器 T3 及电压取样变压器 T4;
b、数码式电压取样回路;
c、电磁开关矩阵回路;
d、过载、短路、欠压、过压保护装置;
e、输出电压表及输出电流表。
原理说明:
A、数码式电压取样回路将输出电压变化信息进行真有效值转换后传至计算机控制线路板(CPU PCB);
B、控制线路板根据取样回路信息发出指令给电磁开关矩阵电路;
C、电磁开关分合变压器 TAP 来完成电压变换;
D、过载、短路、过压、欠压保护装置在相应保护状态时切断电源保护后端设备。
4、产品输出规格
1、设备概述
本公司自主研发的PRM 系列产品是由计算机自动控制电磁开关矩阵的组合切换,通过电磁耦合改变串接在电网与负载中补偿电压的大小和极性达到调定输出电压的目的。PRM 系列产品解决了低压电网中的电压不稳定,电压不匹配及三相电压不平衡等电能质量问题;有效改善了用户侧的电能质量, 保护用户侧的设备安全、延长低压系统的寿命,同时降低了不合理的电能消耗。广泛适用于工业、教育、医疗、通讯、电力能源,金融等行业。
2、设备总体结构图
3、设备组成及原理
3.1组成部分:
a、补偿变压器 T1、电磁调压变压器 T2、辅助变压器 T3 及电压取样变压器 T4;
b、数码式电压取样回路;
c、电磁开关矩阵回路;
d、过载、短路、欠压、过压保护装置;
e、输出电压表及输出电流表。
原理说明:
A、数码式电压取样回路将输出电压变化信息进行真有效值转换后传至计算机控制线路板(CPU PCB);
B、控制线路板根据取样回路信息发出指令给电磁开关矩阵电路;
C、电磁开关分合变压器 TAP 来完成电压变换;
D、过载、短路、过压、欠压保护装置在相应保护状态时切断电源保护后端设备。
4、产品输出规格
